Boitier en aluminium, couvercle polycarbonate, pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H1

Boitier tout aluminium pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H3
Boitier en aluminium, avec couvercle PA66 et hublot PC, pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H2
– La face arrière comporte des ailettes pour refroidir les relais statiques
– Taille compatible avec un relais statique tripolaire ou 3 relais statiques unipolaires
– Comporte des glissières pour circuits imprimés
Dimensions | 95 × 132 × 182 mm |
---|---|
Indice de protection IP | |
Matière du boitier | |
Volume (cm³) |
Description

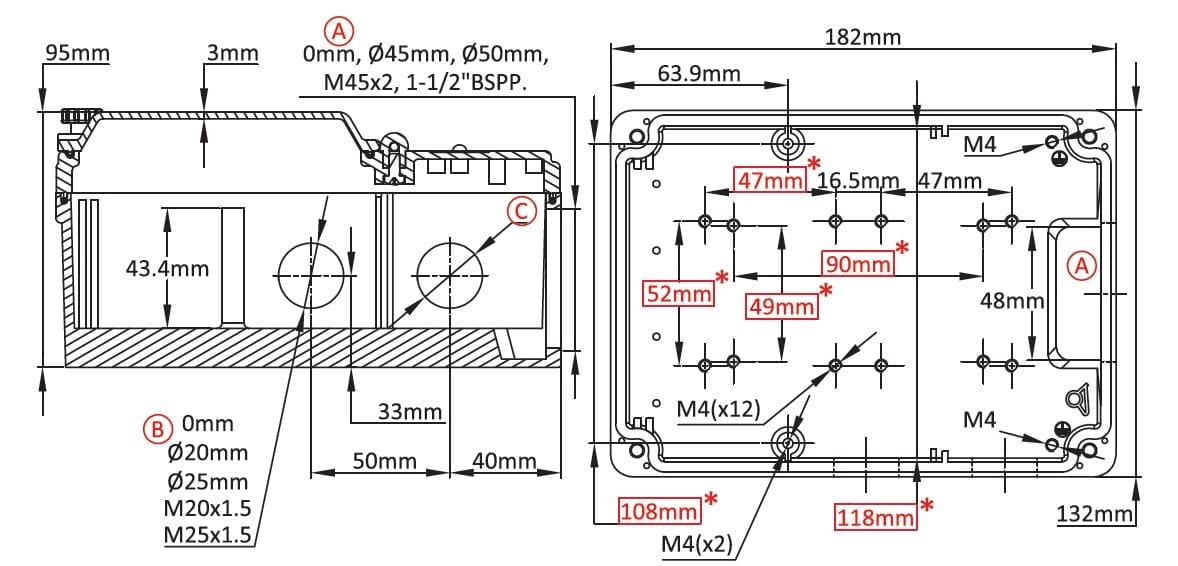

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

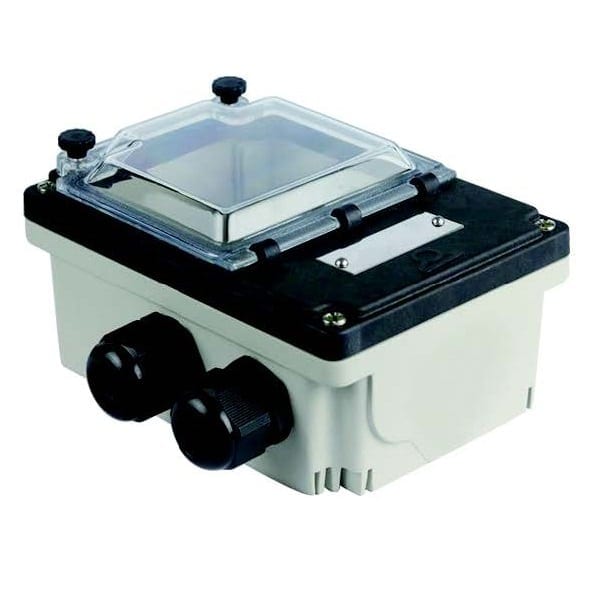

Boitier mixte, corps aluminium, couvercle PA66 avec hublot polycarbonate transparent, pour thermoplongeur ou instrumentation comportant des relais statiques
– La face arrière comporte des ailettes pour refroidir les relais statiques
– Taille compatible avec un relais statique tripolaire ou 3 relais statiques unipolaires
– Comporte des glissières pour circuits imprimés
– Peut recevoir un perçage sur la face de 96 x 132mm pour raccords 1″1/4, 1″1/2 et M45x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Sortie par un ou deux presse-étoupe M20 ou M25 sur faces de 182 x 96mm
Dimensions: 95 x 132 x 182 mm
Volume: 2010 cm³
Matière: Aluminium avec couvercle noir en PA66 et hublot polycarbonate transparent
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Brut | Peint |
0 | 0 | 0 | Y3H2000000000007 | Y3H200000000000G |
0 | 20 | 0 | Y3H2000012000007 | Y3H200001200000G |
0 | 20 | 20 | Y3H2000022000007 | Y3H200002200000G |
0 | 25 | 0 | Y3H2000012500007 | Y3H200001250000G |
0 | 25 | 25 | Y3H2000022500007 | Y3H200002250000G |
0 | M20*1.5 | 0 | Y3H200001T000007 | Y3H200001T00000G |
0 | M20*1.5 | M20*1.5 | Y3H200002T000007 | Y3H200002T00000G |
0 | M25*1.5 | 0 | Y3H200001T500007 | Y3H200001T50000G |
0 | M25*1.5 | M25*1.5 | Y3H200002T500007 | Y3H200002T50000G |
45 | 0 | 0 | Y3H2450000000007 | Y3H245000000000G |
45 | 20 | 0 | Y3H2450012000007 | Y3H245001200000G |
45 | 20 | 20 | Y3H2450022000007 | Y3H245002200000G |
45 | 25 | 0 | Y3H2450012500007 | Y3H245001250000G |
45 | 25 | 25 | Y3H2450022500007 | Y3H245002250000G |
45 | M20*1.5 | 0 | Y3H245001T000007 | Y3H245001T00000G |
45 | M20*1.5 | M20*1.5 | Y3H245002T000007 | Y3H245002T00000G |
45 | M25*1.5 | 0 | Y3H245001T500007 | Y3H245001T50000G |
45 | M25*1.5 | M25*1.5 | Y3H245002T500007 | Y3H245002T50000G |
50 | 0 | 0 | Y3H2500000000007 | Y3H250000000000G |
50 | 20 | 0 | Y3H2500012000007 | Y3H250001200000G |
50 | 20 | 20 | Y3H2500022000007 | Y3H250002200000G |
50 | 25 | 0 | Y3H2500012500007 | Y3H250001250000G |
50 | 25 | 25 | Y3H2500022500007 | Y3H250002250000G |
50 | M20*1.5 | 0 | Y3H250001T000007 | Y3H250001T00000G |
50 | M20*1.5 | M20*1.5 | Y3H250002T000007 | Y3H250002T00000G |
50 | M25*1.5 | 0 | Y3H250001T500007 | Y3H250001T50000G |
50 | M25*1.5 | M25*1.5 | Y3H250002T500007 | Y3H250002T50000G |
M45*2 | 0 | 0 | Y3H2M45000000007 | Y3H2M4500000000G |
M45*2 | 20 | 0 | Y3H2M45012000007 | Y3H2M4501200000G |
M45*2 | 20 | 20 | Y3H2M45022000007 | Y3H2M4502200000G |
M45*2 | 25 | 0 | Y3H2M45012500007 | Y3H2M4501250000G |
M45*2 | 25 | 25 | Y3H2M45022500007 | Y3H2M4502250000G |
M45*2 | M20*1.5 | 0 | Y3H2M4501T000007 | Y3H2M4501T00000G |
M45*2 | M20*1.5 | M20*1.5 | Y3H2M4502T000007 | Y3H2M4502T00000G |
M45*2 | M25*1.5 | 0 | Y3H2M4501T500007 | Y3H2M4501T50000G |
M45*2 | M25*1.5 | M25*1.5 | Y3H2M4502T500007 | Y3H2M4502T50000G |
1½”BSPP | 0 | 0 | Y3H2BA2000000007 | Y3H2BA200000000G |
1½”BSPP | 20 | 0 | Y3H2BA2012000007 | Y3H2BA201200000G |
1½”BSPP | 20 | 20 | Y3H2BA2022000007 | Y3H2BA202200000G |
1½”BSPP | 25 | 0 | Y3H2BA2012500007 | Y3H2BA201250000G |
1½”BSPP | 25 | 25 | Y3H2BA2022500007 | Y3H2BA202250000G |
1½”BSPP | M20*1.5 | 0 | Y3H2BA201T000007 | Y3H2BA201T00000G |
1½”BSPP | M20*1.5 | M20*1.5 | Y3H2BA202T000007 | Y3H2BA202T00000G |
1½”BSPP | M25*1.5 | 0 | Y3H2BA201T500007 | Y3H2BA201T50000G |
1½”BSPP | M25*1.5 | M25*1.5 | Y3H2BA202T500007 | Y3H2BA202T50000G |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
