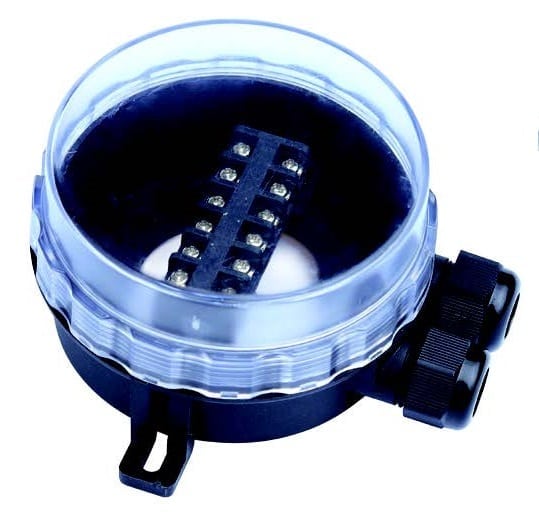

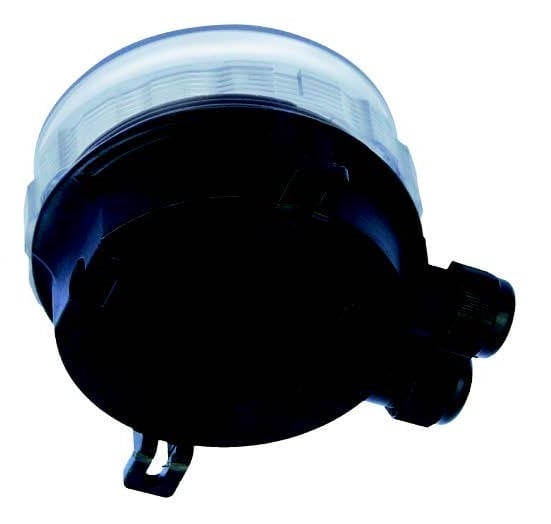

Boitier de thermoplongeur, de détecteur de niveau ou de capteur de température, en PA66 et PC, Y3F2

– Comporte deux pattes de fixation permettant le montage sur platine de bord de cuve
– Perçage de différents diamètres possibles sur face arrière pour sondes directes ou pour des raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Comporte un bornier 6 voies 2,5mm² amovible
– Sortie par 2 presse étoupes M20

Dimensions 105 × 105 × 66 mm
Indice de protection IP

Matière du boitier

,

Volume (cm³)

Réf. : Y3F2 Catégories : , , Étiquettes : , , ,

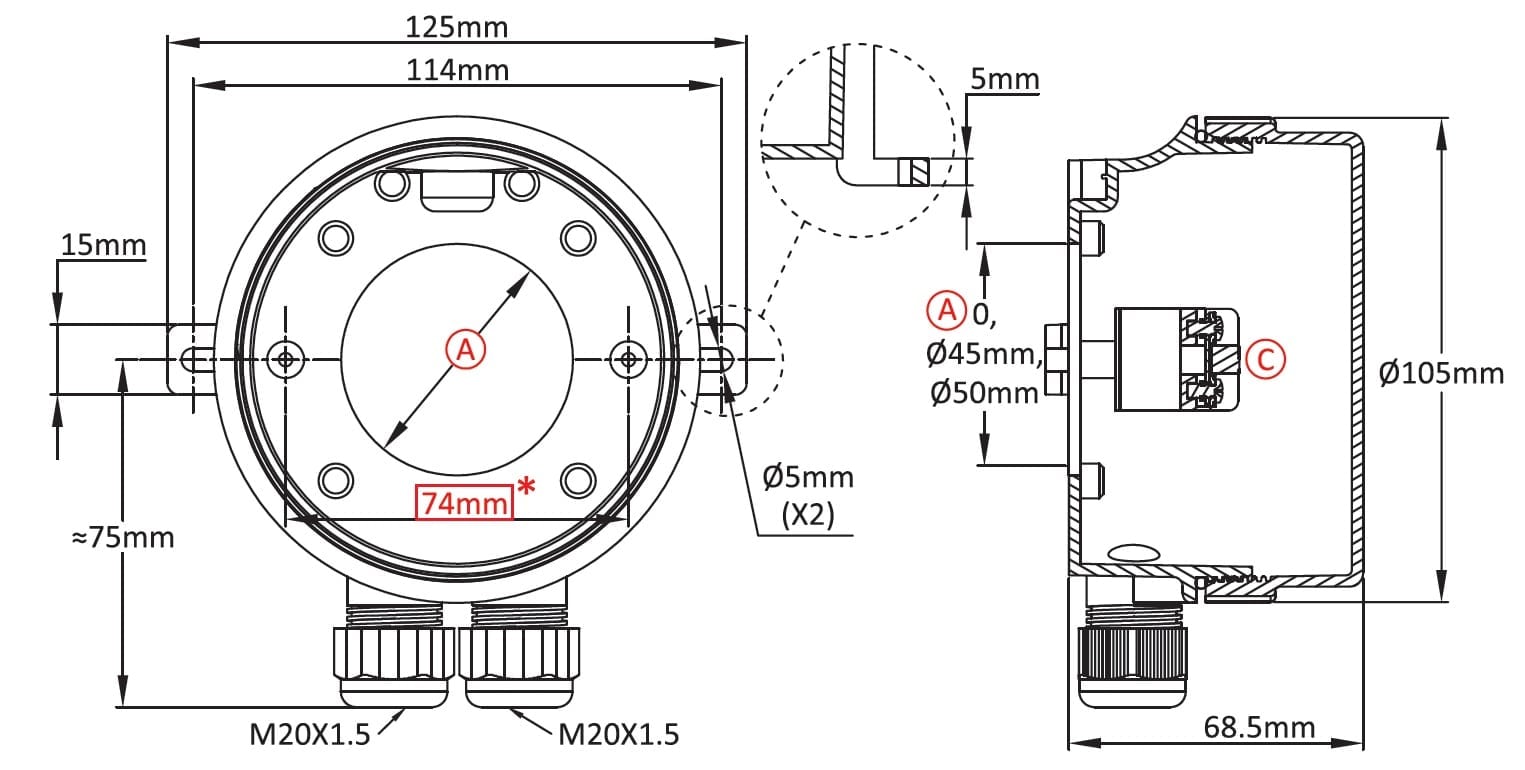

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier de thermoplongeur, de détecteur de niveau ou de capteur de température
– Couvercle transparent en polycarbonate
– Comporte deux pattes de fixation permettant le montage sur platine de bord de cuve
– Perçage de différents diamètres possibles sur face arrière pour sondes directes ou pour des raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative

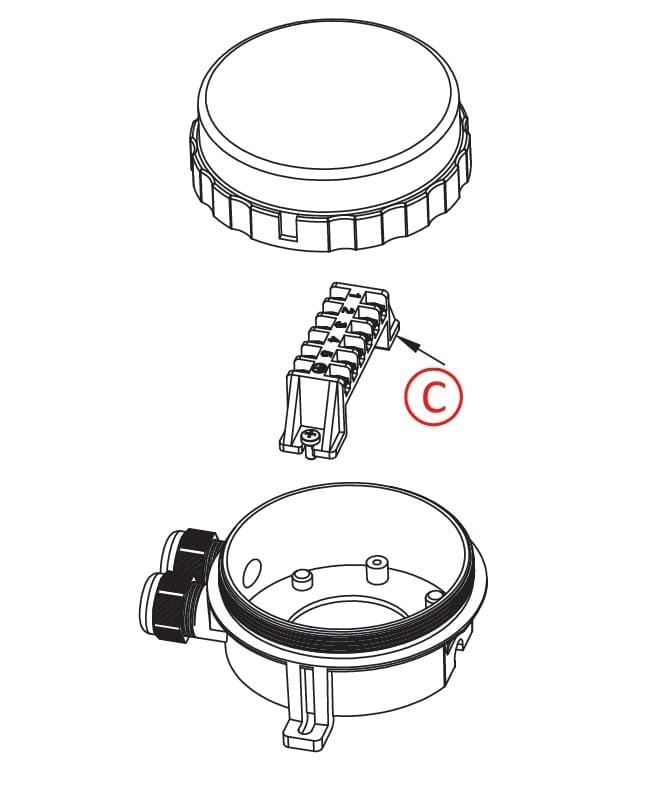

– Comporte un bornier 6 voies 2,5mm² amovible
– Sortie par 2 presse étoupes M20

Dimensions: dia.105 x 66

Volume: 500 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10



Références principales



Un modèle 3D, au format .stp, du boitier est disponible sur demande.

Téléchargements

Fiche technique

Plans
