Boitier en aluminium avec couvercle polycarbonate pour thermoplongeur avec raccord déporté de 120 mm, Y3J1

Boitier miniature rond simplifié de thermoplongeur, Y3K1
Boitier en aluminium avec hublot polycarbonate pour thermoplongeur avec raccord déporté de 120 mm, Y3J2
-Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée ou à bague rotative)
– Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
Dimensions | 182 × 132 × 225 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

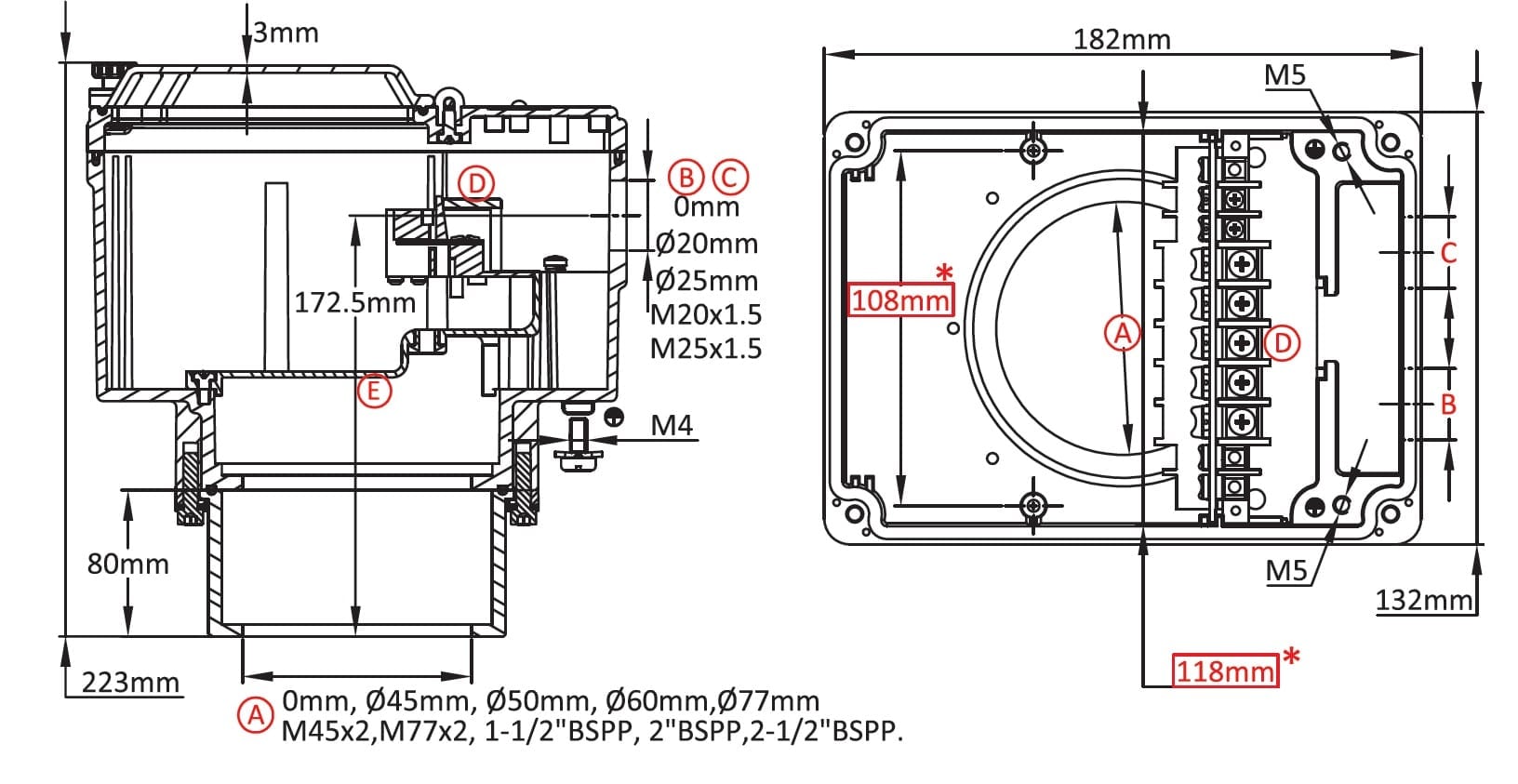

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

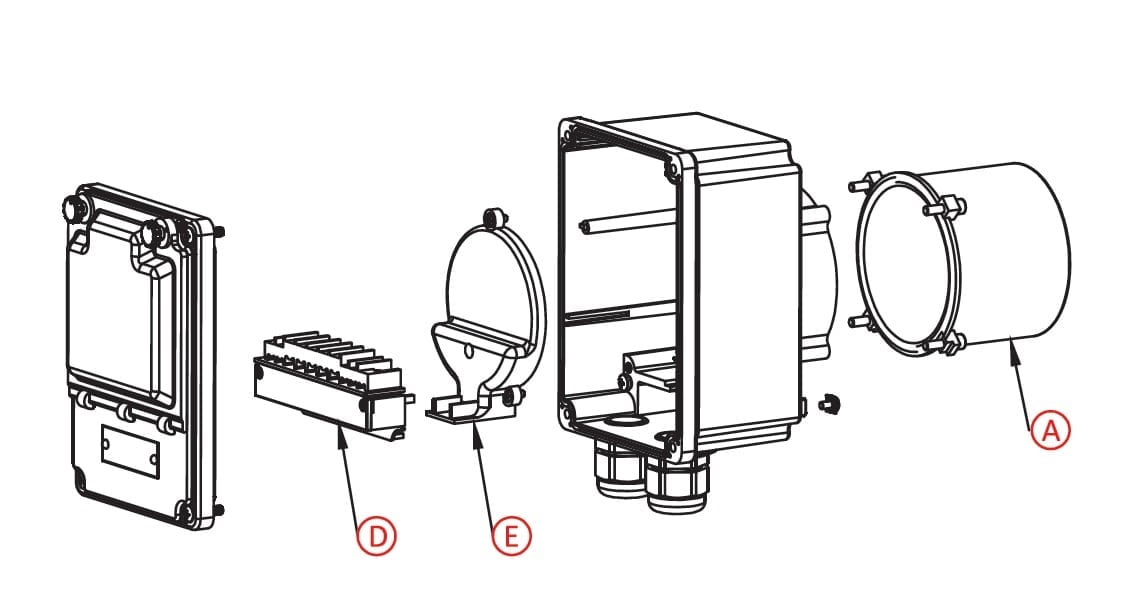

Caractéristiques principales

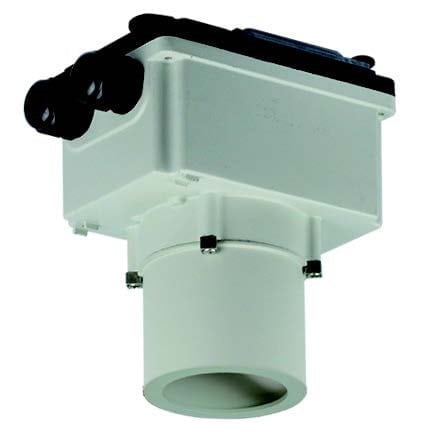

Boitier mixte aluminium et plastique, avec hublot polycarbonate pour thermoplongeur avec raccord déporté de 120 mm
– Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée ou à bague rotative)
– Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
– Peut recevoir un contacteur de puissance
– Peut recevoir un bornier interne jusqu’à 12 bornes et jusqu’à 10mm²
– Sortie par un ou deux presse-étoupe M25
Dimensions: 182 x 132 x 225
Volume: 3206 cm³
Matière: Aluminium avec couvercle PA66 et hublot polycarbonate
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Brut | Peint |
0 | 0 | 0 | Y3J20000000J1007 | Y3J20000000J100G |
0 | 20 | 0 | Y3J20000120J1007 | Y3J20000120J100G |
0 | 20 | 20 | Y3J20000220J1007 | Y3J20000220J100G |
0 | 25 | 0 | Y3J20000125J1007 | Y3J20000125J100G |
0 | 25 | 25 | Y3J20000225J1007 | Y3J20000225J100G |
0 | M20×1.5 | 0 | Y3J200001T0J1007 | Y3J200001T0J100G |
0 | M20×1.5 | M20×1.5 | Y3J200002T0J1007 | Y3J200002T0J100G |
0 | M25×1.5 | 0 | Y3J200001T5J1007 | Y3J200001T5J100G |
0 | M25×1.5 | M25×1.5 | Y3J200002T5J1007 | Y3J200002T5J100G |
45 | 0 | 0 | Y3J24500000J1007 | Y3J24500000J100G |
45 | 20 | 0 | Y3J24500120J1007 | Y3J24500120J100G |
45 | 20 | 20 | Y3J24500220J1007 | Y3J24500220J100G |
45 | 25 | 0 | Y3J24500125J1007 | Y3J24500125J100G |
45 | 25 | 25 | Y3J24500225J1007 | Y3J24500225J100G |
45 | M20×1.5 | 0 | Y3J245001T0J1007 | Y3J245001T0J100G |
45 | M20×1.5 | M20×1.5 | Y3J245002T0J1007 | Y3J245002T0J100G |
45 | M25×1.5 | 0 | Y3J245001T5J1007 | Y3J245001T5J100G |
45 | M25×1.5 | M25×1.5 | Y3J245002T5J1007 | Y3J245002T5J100G |
50 | 0 | 0 | Y3J25000000J1007 | Y3J25000000J100G |
50 | 20 | 0 | Y3J25000120J1007 | Y3J25000120J100G |
50 | 20 | 20 | Y3J25000220J1007 | Y3J25000220J100G |
50 | 25 | 0 | Y3J25000125J1007 | Y3J25000125J100G |
50 | 25 | 25 | Y3J25000225J1007 | Y3J25000225J100G |
50 | M20×1.5 | 0 | Y3J250001T0J1007 | Y3J250001T0J100G |
50 | M20×1.5 | M20×1.5 | Y3J250002T0J1007 | Y3J250002T0J100G |
50 | M25×1.5 | 0 | Y3J250001T5J1007 | Y3J250001T5J100G |
50 | M25×1.5 | M25×1.5 | Y3J250002T5J1007 | Y3J250002T5J100G |
60 | 0 | 0 | Y3J26000000J1007 | Y3J26000000J100G |
60 | 20 | 0 | Y3J26000120J1007 | Y3J26000120J100G |
60 | 20 | 20 | Y3J26000220J1007 | Y3J26000220J100G |
60 | 25 | 0 | Y3J26000125J1007 | Y3J26000125J100G |
60 | 25 | 25 | Y3J26000225J1007 | Y3J26000225J100G |
60 | M20×1.5 | 0 | Y3J260001T0J1007 | Y3J260001T0J100G |
60 | M20×1.5 | M20×1.5 | Y3J260002T0J1007 | Y3J260002T0J100G |
60 | M25×1.5 | 0 | Y3J260001T5J1007 | Y3J260001T5J100G |
60 | M25×1.5 | M25×1.5 | Y3J260002T5J1007 | Y3J260002T5J100G |
77 | 0 | 0 | Y3J27700000J1007 | Y3J27700000J100G |
77 | 20 | 0 | Y3J27700120J1007 | Y3J27700120J100G |
77 | 20 | 20 | Y3J27700220J1007 | Y3J27700220J100G |
77 | 25 | 0 | Y3J27700125J1007 | Y3J27700125J100G |
77 | 25 | 25 | Y3J27700225J1007 | Y3J27700225J100G |
77 | M20×1.5 | 0 | Y3J277001T0J1007 | Y3J277001T0J100G |
77 | M20×1.5 | M20×1.5 | Y3J277002T0J1007 | Y3J277002T0J100G |
77 | M25×1.5 | 0 | Y3J277001T5J1007 | Y3J277001T5J100G |
77 | M25×1.5 | M25×1.5 | Y3J277002T5J1007 | Y3J277002T5J100G |
M45×2 | 0 | 0 | Y3J2M450000J1007 | Y3J2M450000J100G |
M45×2 | 20 | 0 | Y3J2M450120J1007 | Y3J2M450120J100G |
M45×2 | 20 | 20 | Y3J2M450220J1007 | Y3J2M450220J100G |
M45×2 | 25 | 0 | Y3J2M450125J1007 | Y3J2M450125J100G |
M45×2 | 25 | 25 | Y3J2M450225J1007 | Y3J2M450225J100G |
M45×2 | M20×1.5 | 0 | Y3J2M4501T0J1007 | Y3J2M4501T0J100G |
M45×2 | M20×1.5 | M20×1.5 | Y3J2M4502T0J1007 | Y3J2M4502T0J100G |
M45×2 | M25×1.5 | 0 | Y3J2M4501T5J1007 | Y3J2M4501T5J100G |
M45×2 | M25×1.5 | M25×1.5 | Y3J2M4502T5J1007 | Y3J2M4502T5J100G |
M77×2 | 0 | 0 | Y3J2M770000J1007 | Y3J2M770000J100G |
M77×2 | 20 | 0 | Y3J2M770120J1007 | Y3J2M770120J100G |
M77×2 | 20 | 20 | Y3J2M770220J1007 | Y3J2M770220J100G |
M77×2 | 25 | 0 | Y3J2M770125J1007 | Y3J2M770125J100G |
M77×2 | 25 | 25 | Y3J2M770225J1007 | Y3J2M770225J100G |
M77×2 | M20×1.5 | 0 | Y3J2M7701T0J1007 | Y3J2M7701T0J100G |
M77×2 | M20×1.5 | M20×1.5 | Y3J2M7702T0J1007 | Y3J2M7702T0J100G |
M77×2 | M25×1.5 | 0 | Y3J2M7701T5J1007 | Y3J2M7701T5J100G |
M77×2 | M25×1.5 | M25×1.5 | Y3J2M7702T5J1007 | Y3J2M7702T5J100G |
1½”BSPP | 0 | 0 | Y3J2BA20000J1007 | Y3J2BA20000J100G |
1½”BSPP | 20 | 0 | Y3J2BA20120J1007 | Y3J2BA20120J100G |
1½”BSPP | 20 | 20 | Y3J2BA20220J1007 | Y3J2BA20220J100G |
1½”BSPP | 25 | 0 | Y3J2BA20125J1007 | Y3J2BA20125J100G |
1½”BSPP | 25 | 25 | Y3J2BA20225J1007 | Y3J2BA20225J100G |
1½”BSPP | M20×1.5 | 0 | Y3J2BA201T0J1007 | Y3J2BA201T0J100G |
1½”BSPP | M20×1.5 | M20×1.5 | Y3J2BA202T0J1007 | Y3J2BA202T0J100G |
1½”BSPP | M25×1.5 | 0 | Y3J2BA201T5J1007 | Y3J2BA201T5J100G |
1½”BSPP | M25×1.5 | M25×1.5 | Y3J2BA202T5J1007 | Y3J2BA202T5J100G |
2″BSPP | 0 | 0 | Y3J2BB20000J1007 | Y3J2BB20000J100G |
2″BSPP | 20 | 0 | Y3J2BB20120J1007 | Y3J2BB20120J100G |
2″BSPP | 20 | 20 | Y3J2BB20220J1007 | Y3J2BB20220J100G |
2″BSPP | 25 | 0 | Y3J2BB20125J1007 | Y3J2BB20125J100G |
2″BSPP | 25 | 25 | Y3J2BB20225J1007 | Y3J2BB20225J100G |
2″BSPP | M20×1.5 | 0 | Y3J2BB201T0J1007 | Y3J2BB201T0J100G |
2″BSPP | M20×1.5 | M20×1.5 | Y3J2BB202T0J1007 | Y3J2BB202T0J100G |
2″BSPP | M25×1.5 | 0 | Y3J2BB201T5J1007 | Y3J2BB201T5J100G |
2″BSPP | M25×1.5 | M25×1.5 | Y3J2BB202T5J1007 | Y3J2BB202T5J100G |
2½”BSPP | 0 | 0 | Y3J2BC20000J1007 | Y3J2BC20000J100G |
2½”BSPP | 20 | 0 | Y3J2BC20120J1007 | Y3J2BC20120J100G |
2½”BSPP | 20 | 20 | Y3J2BC20220J1007 | Y3J2BC20220J100G |
2½”BSPP | 25 | 0 | Y3J2BC20125J1007 | Y3J2BC20125J100G |
2½”BSPP | 25 | 25 | Y3J2BC20225J1007 | Y3J2BC20225J100G |
2½”BSPP | M20×1.5 | 0 | Y3J2BC201T0J1007 | Y3J2BC201T0J100G |
2½”BSPP | M20×1.5 | M20×1.5 | Y3J2BC202T0J1007 | Y3J2BC202T0J100G |
2½”BSPP | M25×1.5 | 0 | Y3J2BC201T5J1007 | Y3J2BC201T5J100G |
2½”BSPP | M25×1.5 | M25×1.5 | Y3J2BC202T5J1007 | Y3J2BC202T5J100G |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
Téléchargements
AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.PRODUITS SIMILAIRES
-
Grand boitier de thermoplongeur avec extension, Y3M1
- Peut recevoir des raccords 1″1/4, 1″1/2 et M45x2, 2″, 2″1/2, M77x2 à double filetage et écrou interne, ou simple filetage à bague rotative - Peut recevoir un ou plusieurs opercules étanche souples ou vissés sur le couvercle, permettant d’accéder à un réglage interne - Le couvercle peut aussi recevoir des perçages multiples pour lampes…
-
Boitier en aluminium avec hublot polycarbonate pour thermoplongeur avec raccord déporté de 30 mm, Y3G2
-Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée ou à bague rotative) - Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
-
Boitier en aluminium, avec couvercle PA66 et hublot PC, pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H2
- La face arrière comporte des ailettes pour refroidir les relais statiques - Taille compatible avec un relais statique tripolaire ou 3 relais statiques unipolaires - Comporte des glissières pour circuits imprimés
-
Boitier en aluminium avec couvercle polycarbonate pour thermoplongeur avec raccord déporté de 120 mm, Y3J1
-Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée ou à bague rotative) - Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
-
Boitier de thermoplongeur avec extension, en PA66 et PC, Y3F3
- Comporte deux pattes de fixation murales - Extension sur face arrière pour des raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative - Bornier 6 voies 2.5mm² amovible - Sortie par deux presse-étoupes M20
-
Boîtier de tube thermoplongeur en polypropylène pour environnements acides fortement corrosifs, Y3C6
Visserie: Aucune visserie externe sur le boitier. Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s'effectuer à la main ou avec une clef à ergots disponible en accessoire.
-
Boîtier de thermoplongeur en polypropylène pour environnements acides fortement corrosifs, Y3C7
Visserie: Aucune visserie externe sur le boitier. Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s'effectuer à la main ou avec une clef à ergots disponible en accessoire.
-
Boîtier de thermoplongeur en PVDF pour environnements acides fortement corrosifs, Y3E7
Visserie: Aucune visserie externe sur le boitier. Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s'effectuer à la main ou avec une clef à ergots disponible en accessoire.
