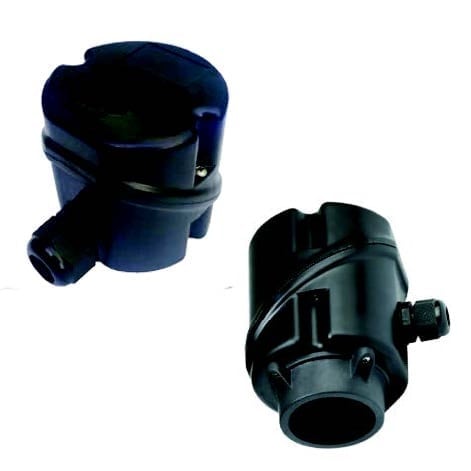

Boitier rond de thermoplongeur avec extension, en PA66, Y3C4

Ce boitier convient pour une intégration de thermoplongeur.

Dimensions	100 × 100 × 125 mm
Matière du boitier	PA66
Indice de protection IP	IP69K
Indice de protection mécanique	IK10
Volume (cm³)	783

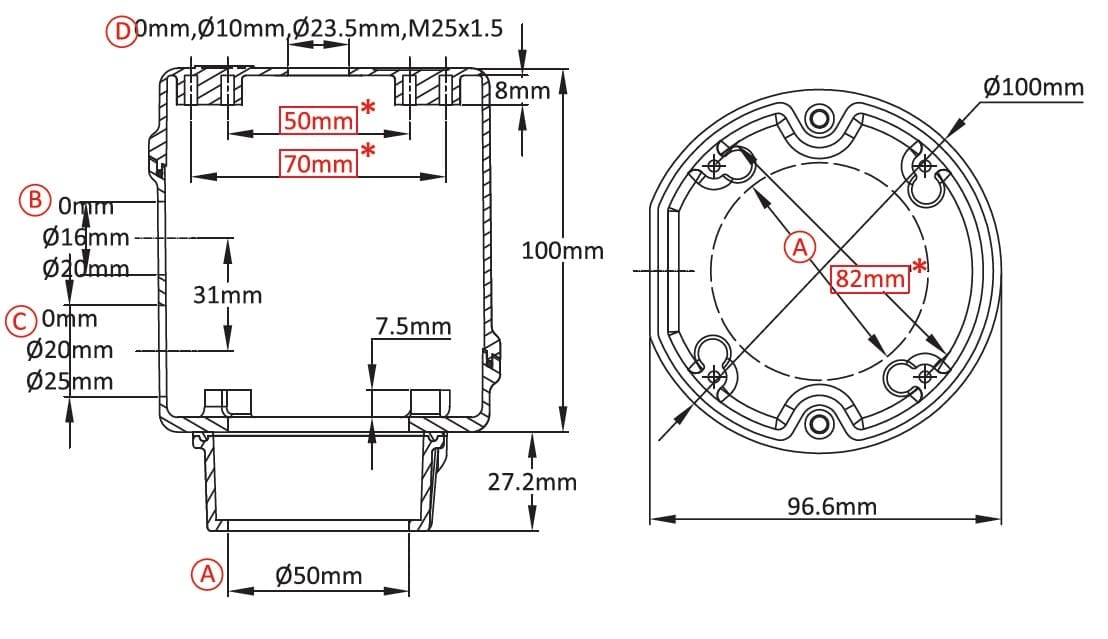

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Ce boitier convient pour une intégration de thermoplongeur.

Dimensions: dia.100 x 125 mm

Volume: 783 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10

Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
Propriétés principales des matières plastiques usuelles utilisées dans les boîtiers
Les boîtiers classiques, uniquement composés de 5 faces et d’un couvercle, demandent un aménagement long et coûteux, et faisant la plupart du temps l’impasse sur les nécessités de l’application : sécurité, résistance au feu, à la pénétration d’eau, aux chocs, aux UV, à la température, etc...
Comparaison des différents types de raccords de thermoplongeurs
Il existe en Europe deux types de filetage courants pour les raccords de thermoplongeurs. - Le filetage selon ISO 228-1 dit aussi BSPP, ou pas du gaz cylindrique (G). - Le filetage métrique au pas de 2mm selon ISO 965-1, peu utilisé, résultat d’une tentative de remplacement des filetages ISO- 228-1 au milieu du 20ème siècle.
Guide pratique pour la sélection d’un thermoplongeur
Les courbes ci-dessous ont été obtenues par des essais réalisés dans notre laboratoire. Les courbes ont été lissées informatiquement, et sont données uniquement à titre informatif. Elles ne sont représentatives que pour les puissances indiquées.
