Boitier de thermoplongeur, de détecteur de niveau ou de capteur de température, en PA66 et PC, Y3F2

Boitier en aluminium avec couvercle polycarbonate pour thermoplongeur avec raccord déporté de 30 mm, Y3G1
Boitier de thermoplongeur avec extension, en PA66 et PC, Y3F3
– Comporte deux pattes de fixation murales
– Extension sur face arrière pour des raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Bornier 6 voies 2.5mm² amovible
– Sortie par deux presse-étoupes M20
Dimensions | 105 × 105 × 66 mm |
---|---|
Indice de protection IP | |
Matière du boitier | |
Volume (cm³) |
Description

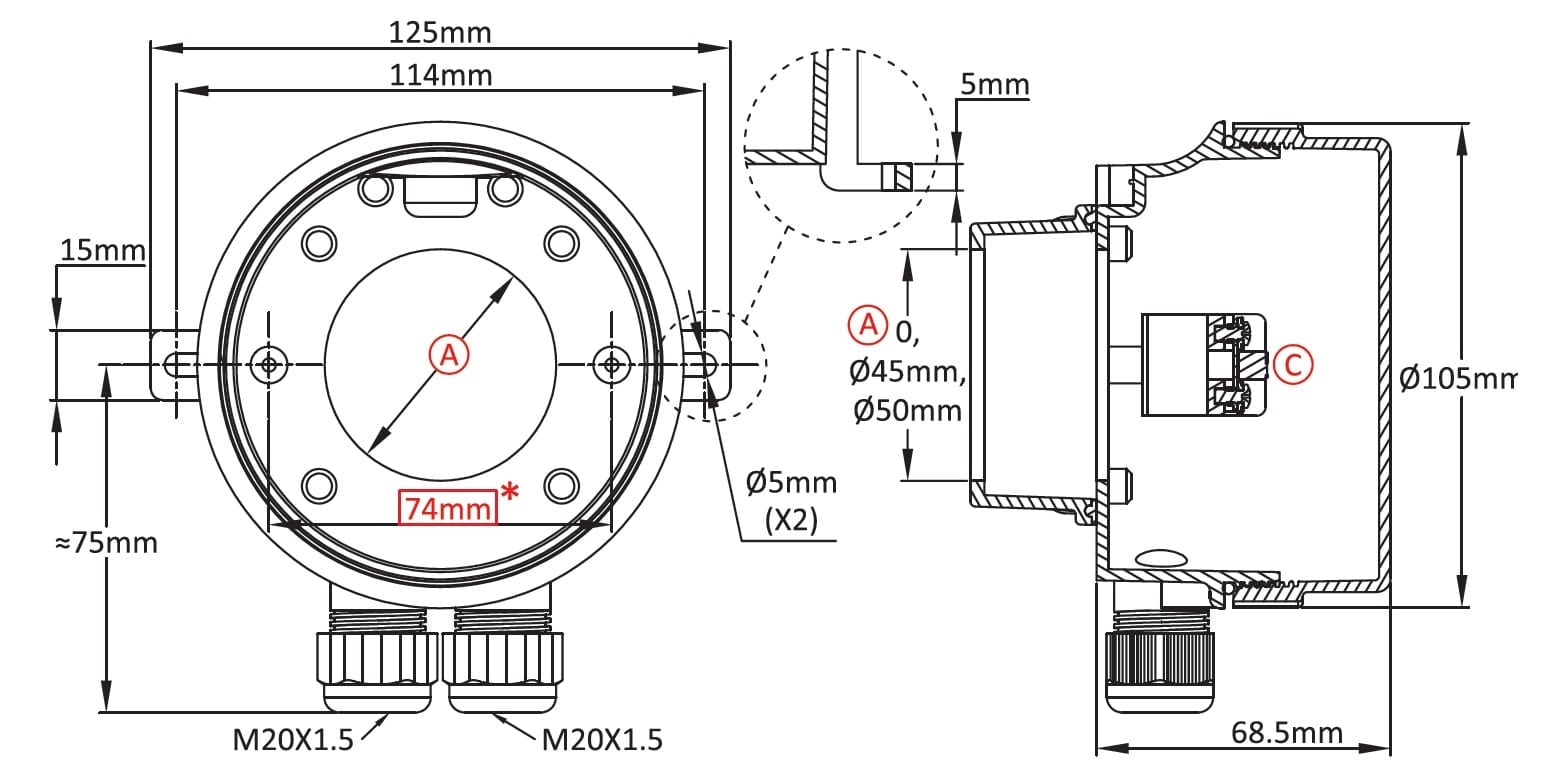

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

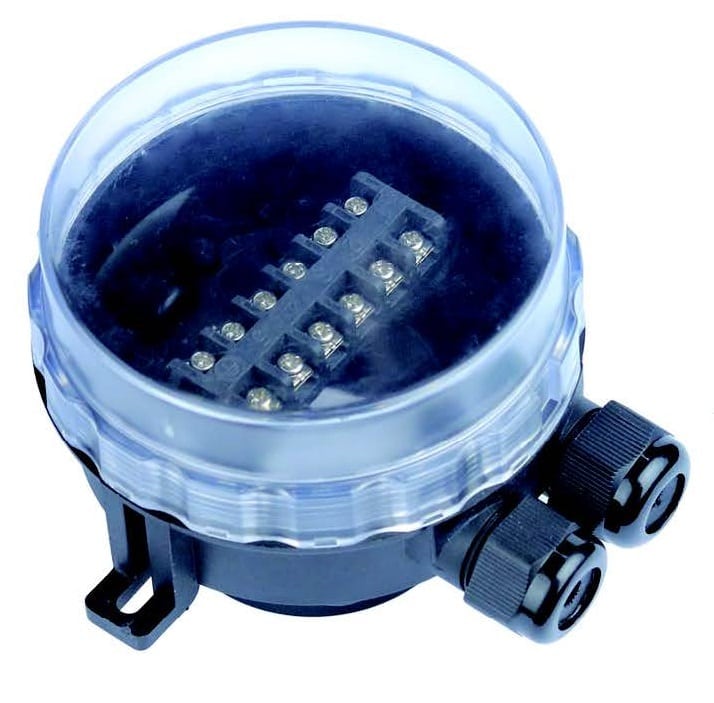

Boitier de thermoplongeur avec extension
– Boitier à couvercle transparent en polycarbonate
– Comporte deux pattes de fixation murales

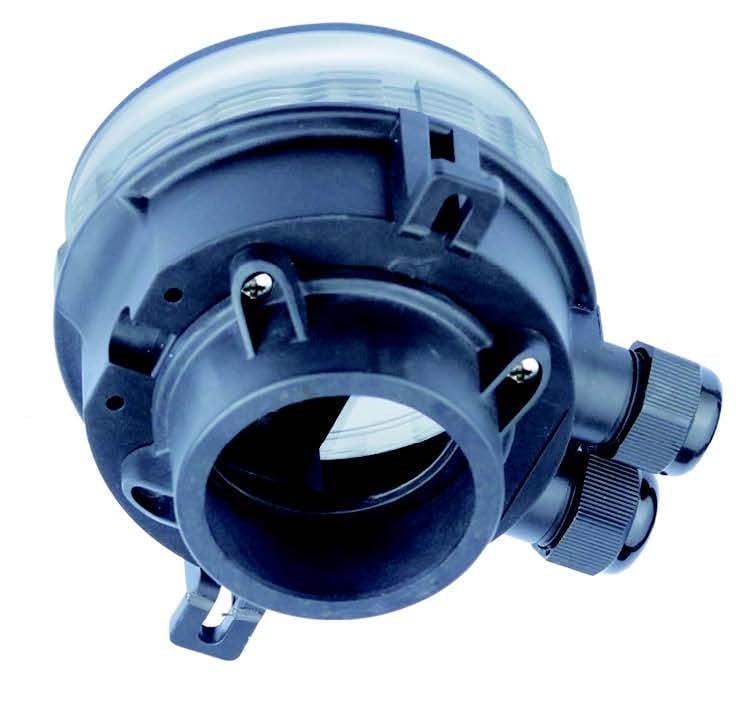

– Extension sur face arrière pour des raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Bornier 6 voies 2.5mm² amovible
– Sortie par deux presse-étoupes M20
Dimensions: dia.105 x 87
Volume: 583 cm³
Matière: PA66
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales

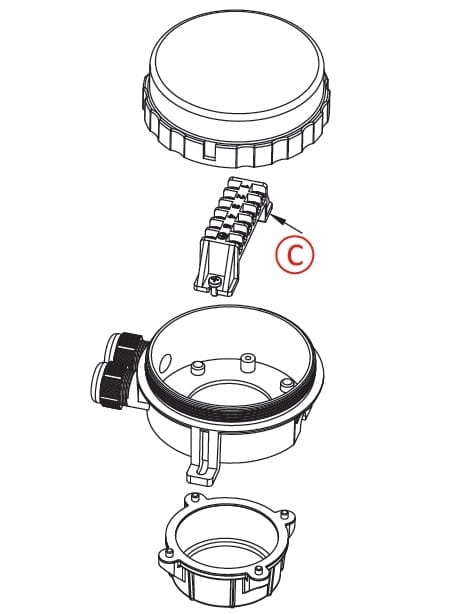

avec bornier C | sans bornier C |
Y3F3500022AH400T | Y3F3500022A0000T |
Autres diamètres de perçage sur demande.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
