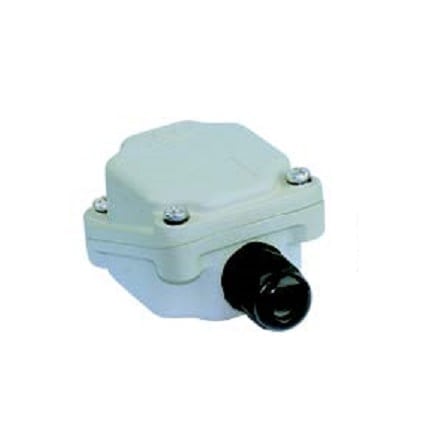

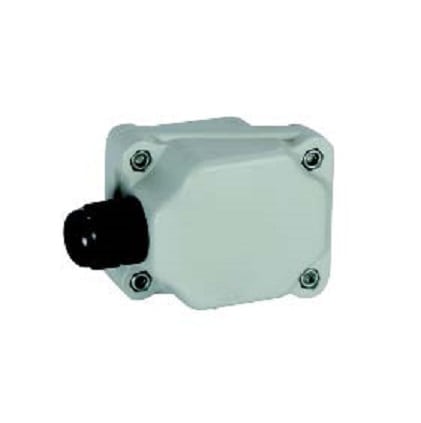

Boitier miniature pour thermoplongeur, détecteur de niveau ou capteur de température, Y303
– Peut recevoir un perçage pour raccord de thermoplongeur jusqu’à 1″1/2 (modèle double filetage, uniquement avec taraudage du boitier)
– Peut recevoir un perçage sur la face arrière pour sonde de température ou de détecteur de niveau
– Sortie par presse-étoupe M20.
Dimensions | 78 × 66 × 50 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |

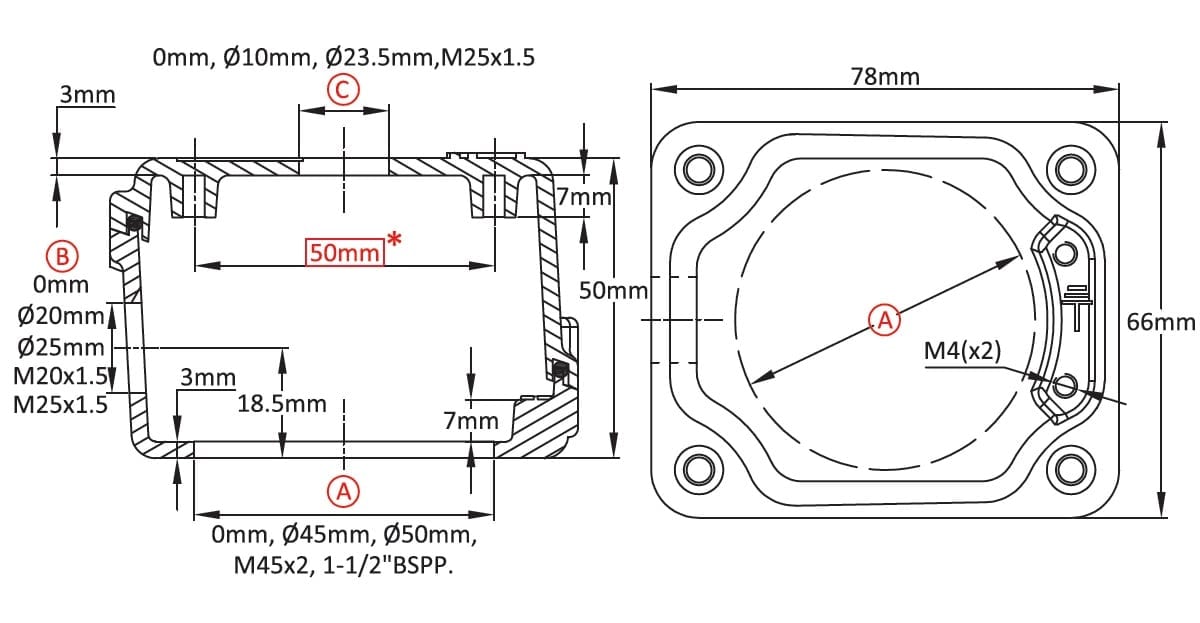

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Boitier miniature pour thermoplongeur, détecteur de niveau ou capteur de température
– Peut recevoir un perçage pour raccord de thermoplongeur jusqu’à 1″1/2 (modèle double filetage, uniquement avec taraudage du boitier)
– Peut recevoir un perçage sur la face arrière pour sonde de température ou de détecteur de niveau
– Sortie par presse-étoupe M20.
Dimensions: 78 x 66 x 50 mm
Volume: 210 cm³
Matière: Aluminium
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Non peint | Peint |
0 | 0 | 0 | Y303000000000007 | Y30300000000000G |
0 | 0 | 10 | Y303000A00000007 | Y303000A0000000G |
0 | 0 | 23.5 | Y303000D00000007 | Y303000D0000000G |
0 | 0 | M25×1.5 | Y303000F00000007 | Y303000F0000000G |
0 | 20 | 0 | Y303000012000007 | Y30300001200000G |
0 | 20 | 10 | Y303000A12000007 | Y303000A1200000G |
0 | 20 | 23.5 | Y303000D12000007 | Y303000D1200000G |
0 | 20 | M25×1.5 | Y303000F12000007 | Y303000F1200000G |
0 | 25 | 0 | Y303000012500007 | Y30300001250000G |
0 | 25 | 10 | Y303000A12500007 | Y303000A1250000G |
0 | 25 | 23.5 | Y303000D12500007 | Y303000D1250000G |
0 | 25 | M25×1.5 | Y303000F12500007 | Y303000F1250000G |
0 | M20×1.5 | 0 | Y30300001T000007 | Y30300001T00000G |
0 | M20×1.5 | 10 | Y303000A1T000007 | Y303000A1T00000G |
0 | M20×1.5 | 23.5 | Y303000D1T000007 | Y303000D1T00000G |
0 | M20×1.5 | M25×1.5 | Y303000F1T000007 | Y303000F1T00000G |
0 | M25×1.5 | 0 | Y30300001T500007 | Y30300001T50000G |
0 | M25×1.5 | 10 | Y303000A1T500007 | Y303000A1T50000G |
0 | M25×1.5 | 23.5 | Y303000D1T500007 | Y303000D1T50000G |
0 | M25×1.5 | M25×1.5 | Y303000F1T500007 | Y303000F1T50000G |
45 | 0 | 0 | Y303450000000007 | Y30345000000000G |
45 | 0 | 10 | Y303450A00000007 | Y303450A0000000G |
45 | 0 | 23.5 | Y303450D00000007 | Y303450D0000000G |
45 | 0 | M25×1.5 | Y303450F00000007 | Y303450F0000000G |
45 | 20 | 0 | Y303450012000007 | Y30345001200000G |
45 | 20 | 10 | Y303450A12000007 | Y303450A1200000G |
45 | 20 | 23.5 | Y303450D12000007 | Y303450D1200000G |
45 | 20 | M25×1.5 | Y303450F12000007 | Y303450F1200000G |
45 | 25 | 0 | Y303450012500007 | Y30345001250000G |
45 | 25 | 10 | Y303450A12500007 | Y303450A1250000G |
45 | 25 | 23.5 | Y303450D12500007 | Y303450D1250000G |
45 | 25 | M25×1.5 | Y303450F12500007 | Y303450F1250000G |
45 | M20×1.5 | 0 | Y30345001T000007 | Y30345001T00000G |
45 | M20×1.5 | 10 | Y303450A1T000007 | Y303450A1T00000G |
45 | M20×1.5 | 23.5 | Y303450D1T000007 | Y303450D1T00000G |
45 | M20×1.5 | M25×1.5 | Y303450F1T000007 | Y303450F1T00000G |
45 | M25×1.5 | 0 | Y30345001T500007 | Y30345001T50000G |
45 | M25×1.5 | 10 | Y303450A1T500007 | Y303450A1T50000G |
45 | M25×1.5 | 23.5 | Y303450D1T500007 | Y303450D1T50000G |
45 | M25×1.5 | M25×1.5 | Y303450F1T500007 | Y303450F1T50000G |
50 | 0 | 0 | Y303500000000007 | Y30350000000000G |
50 | 0 | 10 | Y303500A00000007 | Y303500A0000000G |
50 | 0 | 23.5 | Y303500D00000007 | Y303500D0000000G |
50 | 0 | M25×1.5 | Y303500F00000007 | Y303500F0000000G |
50 | 20 | 0 | Y303500012000007 | Y30350001200000G |
50 | 20 | 10 | Y303500A12000007 | Y303500A1200000G |
50 | 20 | 23.5 | Y303500D12000007 | Y303500D1200000G |
50 | 20 | M25×1.5 | Y303500F12000007 | Y303500F1200000G |
50 | 25 | 0 | Y303500012500007 | Y30350001250000G |
50 | 25 | 10 | Y303500A12500007 | Y303500A1250000G |
50 | 25 | 23.5 | Y303500D12500007 | Y303500D1250000G |
50 | 25 | M25×1.5 | Y303500F12500007 | Y303500F1250000G |
50 | M20×1.5 | 0 | Y30350001T000007 | Y30350001T00000G |
50 | M20×1.5 | 10 | Y303500A1T000007 | Y303500A1T00000G |
50 | M20×1.5 | 23.5 | Y303500D1T000007 | Y303500D1T00000G |
50 | M20×1.5 | M25×1.5 | Y303500F1T000007 | Y303500F1T00000G |
50 | M25×1.5 | 0 | Y30350001T500007 | Y30350001T50000G |
50 | M25×1.5 | 10 | Y303500A1T500007 | Y303500A1T50000G |
50 | M25×1.5 | 23.5 | Y303500D1T500007 | Y303500D1T50000G |
50 | M25×1.5 | M25×1.5 | Y303500F1T500007 | Y303500F1T50000G |
M45×2 | 0 | 0 | Y303M45000000007 | Y303M4500000000G |
M45×2 | 0 | 10 | Y303M45A00000007 | Y303M45A0000000G |
M45×2 | 0 | 23.5 | Y303M45D00000007 | Y303M45D0000000G |
M45×2 | 0 | M25×1.5 | Y303M45F00000007 | Y303M45F0000000G |
M45×2 | 20 | 0 | Y303M45012000007 | Y303M4501200000G |
M45×2 | 20 | 10 | Y303M45A12000007 | Y303M45A1200000G |
M45×2 | 20 | 23.5 | Y303M45D12000007 | Y303M45D1200000G |
M45×2 | 20 | M25×1.5 | Y303M45F12000007 | Y303M45F1200000G |
M45×2 | 25 | 0 | Y303M45012500007 | Y303M4501250000G |
M45×2 | 25 | 10 | Y303M45A12500007 | Y303M45A1250000G |
M45×2 | 25 | 23.5 | Y303M45D12500007 | Y303M45D1250000G |
M45×2 | 25 | M25×1.5 | Y303M45F12500007 | Y303M45F1250000G |
M45×2 | M20×1.5 | 0 | Y303M4501T000007 | Y303M4501T00000G |
M45×2 | M20×1.5 | 10 | Y303M45A1T000007 | Y303M45A1T00000G |
M45×2 | M20×1.5 | 23.5 | Y303M45D1T000007 | Y303M45D1T00000G |
M45×2 | M20×1.5 | M25×1.5 | Y303M45F1T000007 | Y303M45F1T00000G |
M45×2 | M25×1.5 | 0 | Y303M4501T500007 | Y303M4501T50000G |
M45×2 | M25×1.5 | 10 | Y303M45A1T500007 | Y303M45A1T50000G |
M45×2 | M25×1.5 | 23.5 | Y303M45D1T500007 | Y303M45D1T50000G |
M45×2 | M25×1.5 | M25×1.5 | Y303M45F1T500007 | Y303M45F1T50000G |
1½ » BSPP | 0 | 0 | Y303BA2000000007 | Y303BA200000000G |
1½ » BSPP | 0 | 10 | Y303BA2A00000007 | Y303BA2A0000000G |
1½ » BSPP | 0 | 23.5 | Y303BA2D00000007 | Y303BA2D0000000G |
1½ » BSPP | 0 | M25×1.5 | Y303BA2F00000007 | Y303BA2F0000000G |
1½ » BSPP | 20 | 0 | Y303BA2012000007 | Y303BA201200000G |
1½ » BSPP | 20 | 10 | Y303BA2A12000007 | Y303BA2A1200000G |
1½ » BSPP | 20 | 23.5 | Y303BA2D12000007 | Y303BA2D1200000G |
1½ » BSPP | 20 | M25×1.5 | Y303BA2F12000007 | Y303BA2F1200000G |
1½ » BSPP | 25 | 0 | Y303BA2012500007 | Y303BA201250000G |
1½ » BSPP | 25 | 10 | Y303BA2A12500007 | Y303BA2A1250000G |
1½ » BSPP | 25 | 23.5 | Y303BA2D12500007 | Y303BA2D1250000G |
1½ » BSPP | 25 | M25×1.5 | Y303BA2F12500007 | Y303BA2F1250000G |
1½ » BSPP | M20×1.5 | 0 | Y303BA201T000007 | Y303BA201T00000G |
1½ » BSPP | M20×1.5 | 10 | Y303BA2A1T000007 | Y303BA2A1T00000G |
1½ » BSPP | M20×1.5 | 23.5 | Y303BA2D1T000007 | Y303BA2D1T00000G |
1½ » BSPP | M20×1.5 | M25×1.5 | Y303BA2F1T000007 | Y303BA2F1T00000G |
1½ » BSPP | M25×1.5 | 0 | Y303BA201T500007 | Y303BA201T50000G |
1½ » BSPP | M25×1.5 | 10 | Y303BA2A1T500007 | Y303BA2A1T50000G |
1½ » BSPP | M25×1.5 | 23.5 | Y303BA2D1T500007 | Y303BA2D1T50000G |
1½ » BSPP | M25×1.5 | M25×1.5 | Y303BA2F1T500007 | Y303BA2F1T50000G |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
