Boitier pour thermoplongeur, détecteur de niveau ou capteur de température, Y304

Boitier rond de thermoplongeur ou de capteur de température, en PA66, Y306
Boitier en Aluminium pour thermoplongeur, Y305
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut recevoir un raccord 2″ à double filetage (uniquement avec bague filetée)
– Possède des bossages de montage pour contre platine de réglage interne
– Sortie par un presse-étoupe M20 ou M25
Dimensions | 105 × 105 × 96 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

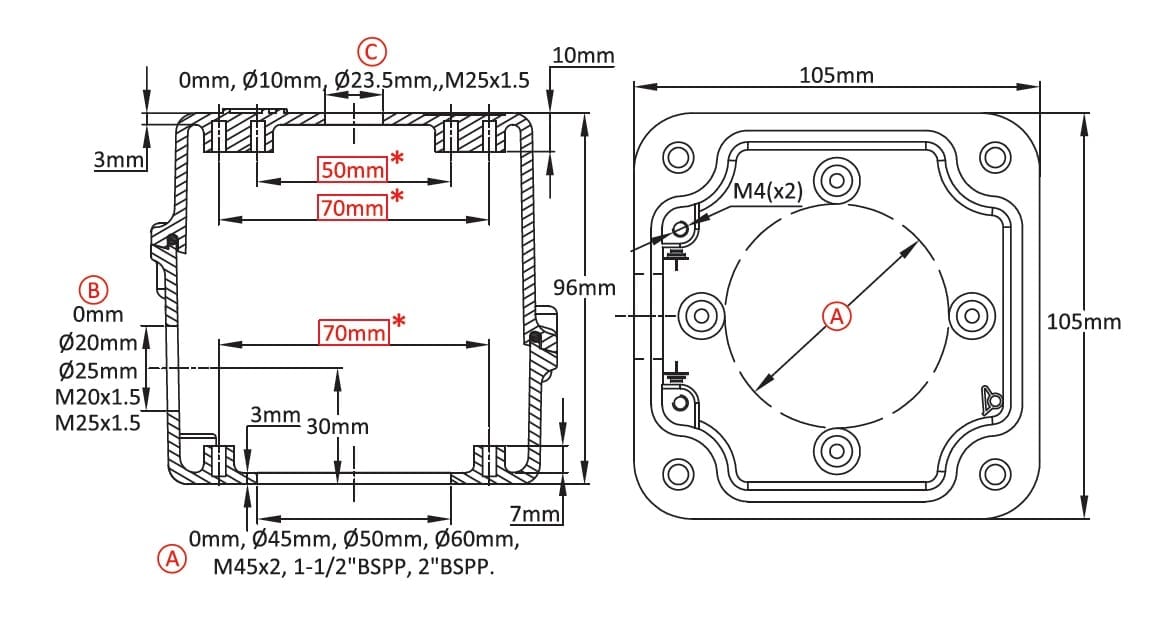

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

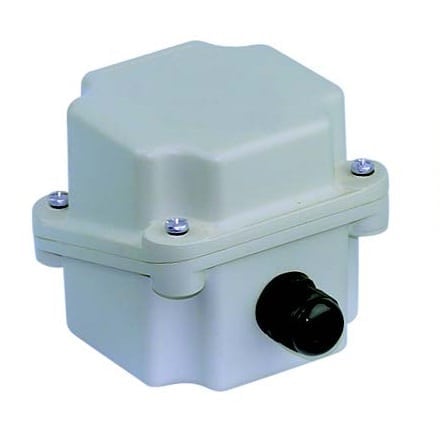

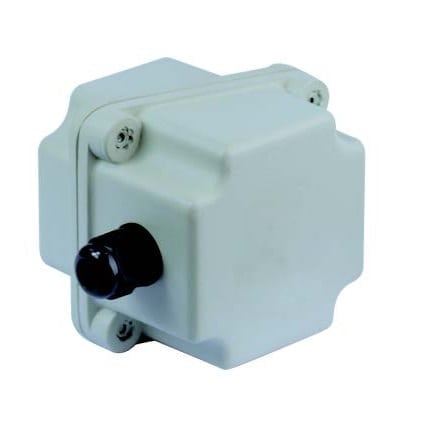

Boitier aluminium pour thermoplongeur
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut recevoir un raccord 2″ à double filetage (uniquement avec bague filetée)
– Possède des bossages de montage pour contre platine de réglage interne
– Sortie par un presse-étoupe M20 ou M25
Dimensions: 105 x 105 x 96 mm
Volume: 858 cm³
Matière: Aluminium
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Non peint | Peint |
0 | 0 | 0 | Y305000000000007 | Y30500000000000G |
0 | 0 | 10 | Y305000A00000007 | Y305000A0000000G |
0 | 0 | 23.5 | Y305000D00000007 | Y305000D0000000G |
0 | 0 | M25×1.5 | Y305000F00000007 | Y305000F0000000G |
0 | 20 | 0 | Y305000012000007 | Y30500001200000G |
0 | 20 | 10 | Y305000A12000007 | Y305000A1200000G |
0 | 20 | 23.5 | Y305000D12000007 | Y305000D1200000G |
0 | 20 | M25×1.5 | Y305000F12000007 | Y305000F1200000G |
0 | 25 | 0 | Y305000012500007 | Y30500001250000G |
0 | 25 | 10 | Y305000A12500007 | Y305000A1250000G |
0 | 25 | 23.5 | Y305000D12500007 | Y305000D1250000G |
0 | 25 | M25×1.5 | Y305000F12500007 | Y305000F1250000G |
0 | M20×1.5 | 0 | Y30500001T000007 | Y30500001T00000G |
0 | M20×1.5 | 10 | Y305000A1T000007 | Y305000A1T00000G |
0 | M20×1.5 | 23.5 | Y305000D1T000007 | Y305000D1T00000G |
0 | M20×1.5 | M25×1.5 | Y305000F1T000007 | Y305000F1T00000G |
0 | M25×1.5 | 0 | Y30500001T500007 | Y30500001T50000G |
0 | M25×1.5 | 10 | Y305000A1T500007 | Y305000A1T50000G |
0 | M25×1.5 | 23.5 | Y305000D1T500007 | Y305000D1T50000G |
0 | M25×1.5 | M25×1.5 | Y305000F1T500007 | Y305000F1T50000G |
45 | 0 | 0 | Y305450000000007 | Y30545000000000G |
45 | 0 | 10 | Y305450A00000007 | Y305450A0000000G |
45 | 0 | 23.5 | Y305450D00000007 | Y305450D0000000G |
45 | 0 | M25×1.5 | Y305450F00000007 | Y305450F0000000G |
45 | 20 | 0 | Y305450012000007 | Y30545001200000G |
45 | 20 | 10 | Y305450A12000007 | Y305450A1200000G |
45 | 20 | 23.5 | Y305450D12000007 | Y305450D1200000G |
45 | 20 | M25×1.5 | Y305450F12000007 | Y305450F1200000G |
45 | 25 | 0 | Y305450012500007 | Y30545001250000G |
45 | 25 | 10 | Y305450A12500007 | Y305450A1250000G |
45 | 25 | 23.5 | Y305450D12500007 | Y305450D1250000G |
45 | 25 | M25×1.5 | Y305450F12500007 | Y305450F1250000G |
45 | M20×1.5 | 0 | Y30545001T000007 | Y30545001T00000G |
45 | M20×1.5 | 10 | Y305450A1T000007 | Y305450A1T00000G |
45 | M20×1.5 | 23.5 | Y305450D1T000007 | Y305450D1T00000G |
45 | M20×1.5 | M25×1.5 | Y305450F1T000007 | Y305450F1T00000G |
45 | M25×1.5 | 0 | Y30545001T500007 | Y30545001T50000G |
45 | M25×1.5 | 10 | Y305450A1T500007 | Y305450A1T50000G |
45 | M25×1.5 | 23.5 | Y305450D1T500007 | Y305450D1T50000G |
45 | M25×1.5 | M25×1.5 | Y305450F1T500007 | Y305450F1T50000G |
50 | 0 | 0 | Y305500000000007 | Y30550000000000G |
50 | 0 | 10 | Y305500A00000007 | Y305500A0000000G |
50 | 0 | 23.5 | Y305500D00000007 | Y305500D0000000G |
50 | 0 | M25×1.5 | Y305500F00000007 | Y305500F0000000G |
50 | 20 | 0 | Y305500012000007 | Y30550001200000G |
50 | 20 | 10 | Y305500A12000007 | Y305500A1200000G |
50 | 20 | 23.5 | Y305500D12000007 | Y305500D1200000G |
50 | 20 | M25×1.5 | Y305500F12000007 | Y305500F1200000G |
50 | 25 | 0 | Y305500012500007 | Y30550001250000G |
50 | 25 | 10 | Y305500A12500007 | Y305500A1250000G |
50 | 25 | 23.5 | Y305500D12500007 | Y305500D1250000G |
50 | 25 | M25×1.5 | Y305500F12500007 | Y305500F1250000G |
50 | M20×1.5 | 0 | Y30550001T000007 | Y30550001T00000G |
50 | M20×1.5 | 10 | Y305500A1T000007 | Y305500A1T00000G |
50 | M20×1.5 | 23.5 | Y305500D1T000007 | Y305500D1T00000G |
50 | M20×1.5 | M25×1.5 | Y305500F1T000007 | Y305500F1T00000G |
50 | M25×1.5 | 0 | Y30550001T500007 | Y30550001T50000G |
50 | M25×1.5 | 10 | Y305500A1T500007 | Y305500A1T50000G |
50 | M25×1.5 | 23.5 | Y305500D1T500007 | Y305500D1T50000G |
50 | M25×1.5 | M25×1.5 | Y305500F1T500007 | Y305500F1T50000G |
60 | 0 | 0 | Y305600000000007 | Y30560000000000G |
60 | 0 | 10 | Y305600A00000007 | Y305600A0000000G |
60 | 0 | 23.5 | Y305600D00000007 | Y305600D0000000G |
60 | 0 | M25×1.5 | Y305600F00000007 | Y305600F0000000G |
60 | 20 | 0 | Y305600012000007 | Y30560001200000G |
60 | 20 | 10 | Y305600A12000007 | Y305600A1200000G |
60 | 20 | 23.5 | Y305600D12000007 | Y305600D1200000G |
60 | 20 | M25×1.5 | Y305600F12000007 | Y305600F1200000G |
60 | 25 | 0 | Y305600012500007 | Y30560001250000G |
60 | 25 | 10 | Y305600A12500007 | Y305600A1250000G |
60 | 25 | 23.5 | Y305600D12500007 | Y305600D1250000G |
60 | 25 | M25×1.5 | Y305600F12500007 | Y305600F1250000G |
60 | M20×1.5 | 0 | Y30560001T000007 | Y30560001T00000G |
60 | M20×1.5 | 10 | Y305600A1T000007 | Y305600A1T00000G |
60 | M20×1.5 | 23.5 | Y305600D1T000007 | Y305600D1T00000G |
60 | M20×1.5 | M25×1.5 | Y305600F1T000007 | Y305600F1T00000G |
60 | M25×1.5 | 0 | Y30560001T500007 | Y30560001T50000G |
60 | M25×1.5 | 10 | Y305600A1T500007 | Y305600A1T50000G |
60 | M25×1.5 | 23.5 | Y305600D1T500007 | Y305600D1T50000G |
60 | M25×1.5 | M25×1.5 | Y305600F1T500007 | Y305600F1T50000G |
M45×2 | 0 | 0 | Y305M45000000007 | Y305M4500000000G |
M45×2 | 0 | 10 | Y305M45A00000007 | Y305M45A0000000G |
M45×2 | 0 | 23.5 | Y305M45D00000007 | Y305M45D0000000G |
M45×2 | 0 | M25×1.5 | Y305M45F00000007 | Y305M45F0000000G |
M45×2 | 20 | 0 | Y305M45012000007 | Y305M4501200000G |
M45×2 | 20 | 10 | Y305M45A12000007 | Y305M45A1200000G |
M45×2 | 20 | 23.5 | Y305M45D12000007 | Y305M45D1200000G |
M45×2 | 20 | M25×1.5 | Y305M45F12000007 | Y305M45F1200000G |
M45×2 | 25 | 0 | Y305M45012500007 | Y305M4501250000G |
M45×2 | 25 | 10 | Y305M45A12500007 | Y305M45A1250000G |
M45×2 | 25 | 23.5 | Y305M45D12500007 | Y305M45D1250000G |
M45×2 | 25 | M25×1.5 | Y305M45F12500007 | Y305M45F1250000G |
M45×2 | M20×1.5 | 0 | Y305M4501T000007 | Y305M4501T00000G |
M45×2 | M20×1.5 | 10 | Y305M45A1T000007 | Y305M45A1T00000G |
M45×2 | M20×1.5 | 23.5 | Y305M45D1T000007 | Y305M45D1T00000G |
M45×2 | M20×1.5 | M25×1.5 | Y305M45F1T000007 | Y305M45F1T00000G |
M45×2 | M25×1.5 | 0 | Y305M4501T500007 | Y305M4501T50000G |
M45×2 | M25×1.5 | 10 | Y305M45A1T500007 | Y305M45A1T50000G |
M45×2 | M25×1.5 | 23.5 | Y305M45D1T500007 | Y305M45D1T50000G |
M45×2 | M25×1.5 | M25×1.5 | Y305M45F1T500007 | Y305M45F1T50000G |
1½” BSPP | 0 | 0 | Y305BA2000000007 | Y305BA200000000G |
1½” BSPP | 0 | 10 | Y305BA2A00000007 | Y305BA2A0000000G |
1½” BSPP | 0 | 23.5 | Y305BA2D00000007 | Y305BA2D0000000G |
1½” BSPP | 0 | M25×1.5 | Y305BA2F00000007 | Y305BA2F0000000G |
1½” BSPP | 20 | 0 | Y305BA2012000007 | Y305BA201200000G |
1½” BSPP | 20 | 10 | Y305BA2A12000007 | Y305BA2A1200000G |
1½” BSPP | 20 | 23.5 | Y305BA2D12000007 | Y305BA2D1200000G |
1½” BSPP | 20 | M25×1.5 | Y305BA2F12000007 | Y305BA2F1200000G |
1½” BSPP | 25 | 0 | Y305BA2012500007 | Y305BA201250000G |
1½” BSPP | 25 | 10 | Y305BA2A12500007 | Y305BA2A1250000G |
1½” BSPP | 25 | 23.5 | Y305BA2D12500007 | Y305BA2D1250000G |
1½” BSPP | 25 | M25×1.5 | Y305BA2F12500007 | Y305BA2F1250000G |
1½” BSPP | M20×1.5 | 0 | Y305BA201T000007 | Y305BA201T00000G |
1½” BSPP | M20×1.5 | 10 | Y305BA2A1T000007 | Y305BA2A1T00000G |
1½” BSPP | M20×1.5 | 23.5 | Y305BA2D1T000007 | Y305BA2D1T00000G |
1½” BSPP | M20×1.5 | M25×1.5 | Y305BA2F1T000007 | Y305BA2F1T00000G |
1½” BSPP | M25×1.5 | 0 | Y305BA201T500007 | Y305BA201T50000G |
1½” BSPP | M25×1.5 | 10 | Y305BA2A1T500007 | Y305BA2A1T50000G |
1½” BSPP | M25×1.5 | 23.5 | Y305BA2D1T500007 | Y305BA2D1T50000G |
1½” BSPP | M25×1.5 | M25×1.5 | Y305BA2F1T500007 | Y305BA2F1T50000G |
2″ BSPP | 0 | 0 | Y305BB2000000007 | Y305BB200000000G |
2″ BSPP | 0 | 10 | Y305BB2A00000007 | Y305BB2A0000000G |
2″ BSPP | 0 | 23.5 | Y305BB2D00000007 | Y305BB2D0000000G |
2″ BSPP | 0 | M25×1.5 | Y305BB2F00000007 | Y305BB2F0000000G |
2″ BSPP | 20 | 0 | Y305BB2012000007 | Y305BB201200000G |
2″ BSPP | 20 | 10 | Y305BB2A12000007 | Y305BB2A1200000G |
2″ BSPP | 20 | 23.5 | Y305BB2D12000007 | Y305BB2D1200000G |
2″ BSPP | 20 | M25×1.5 | Y305BB2F12000007 | Y305BB2F1200000G |
2″ BSPP | 25 | 0 | Y305BB2012500007 | Y305BB201250000G |
2″ BSPP | 25 | 10 | Y305BB2A12500007 | Y305BB2A1250000G |
2″ BSPP | 25 | 23.5 | Y305BB2D12500007 | Y305BB2D1250000G |
2″ BSPP | 25 | M25×1.5 | Y305BB2F12500007 | Y305BB2F1250000G |
2″ BSPP | M20×1.5 | 0 | Y305BB201T000007 | Y305BB201T00000G |
2″ BSPP | M20×1.5 | 10 | Y305BB2A1T000007 | Y305BB2A1T00000G |
2″ BSPP | M20×1.5 | 23.5 | Y305BB2D1T000007 | Y305BB2D1T00000G |
2″ BSPP | M20×1.5 | M25×1.5 | Y305BB2F1T000007 | Y305BB2F1T00000G |
2″ BSPP | M25×1.5 | 0 | Y305BB201T500007 | Y305BB201T50000G |
2″ BSPP | M25×1.5 | 10 | Y305BB2A1T500007 | Y305BB2A1T50000G |
2″ BSPP | M25×1.5 | 23.5 | Y305BB2D1T500007 | Y305BB2D1T50000G |
2″ BSPP | M25×1.5 | M25×1.5 | Y305BB2F1T500007 | Y305BB2F1T50000G |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
Téléchargements
AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.PRODUITS SIMILAIRES
-
Boitier en aluminium, couvercle polycarbonate, pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H1
- La face arrière comporte des ailettes pour refroidir les relais statiques - Taille compatible avec un relais statique tripolaire ou 4 relais statiques unipolaires. - Comporte des glissières pour circuits imprimés
-
Raccord embouti de thermoplongeur en acier inoxydable
Cet ensemble, plus économique que les solutions usinées, permet le montage d'un thermoplongeur entièrement en acier inoxydable sur un boitier quelconque, et ne demande qu'un perçage diamètre 75 mm au fond du boitier, identique au perçage habituel pour les filetages M77x2. Il autorise la rotation du raccord après assemblage.
-
Boitier en aluminium avec hublot polycarbonate pour thermoplongeur avec raccord déporté de 120 mm, Y3J2
-Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée ou à bague rotative) - Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
-
Boîtier de thermoplongeur en polypropylène pour environnements acides fortement corrosifs, Y3C7
Visserie: Aucune visserie externe sur le boitier. Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s'effectuer à la main ou avec une clef à ergots disponible en accessoire.
-
Boitier miniature pour thermoplongeur, détecteur de niveau ou capteur de température, Y303
- Peut recevoir un perçage pour raccord de thermoplongeur jusqu’à 1″1/2 (modèle double filetage, uniquement avec taraudage du boitier) - Peut recevoir un perçage sur la face arrière pour sonde de température ou de détecteur de niveau - Sortie par presse-étoupe M20.
Bases pratiques associées à ce produit
-
Guide pratique pour la sélection d’un thermoplongeur
Les courbes ci-dessous ont été obtenues par des essais réalisés dans notre laboratoire. Les courbes ont été lissées informatiquement, et sont données uniquement à titre informatif. Elles ne sont représentatives que pour les puissances indiquées. -
Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux). -
Comparaison des différents types de raccords de thermoplongeurs
Il existe en Europe deux types de filetage courants pour les raccords de thermoplongeurs. - Le filetage selon ISO 228-1 dit aussi BSPP, ou pas du gaz cylindrique (G). - Le filetage métrique au pas de 2mm selon ISO 965-1, peu utilisé, résultat d’une tentative de remplacement des filetages ISO- 228-1 au milieu du 20ème siècle. -
La résistance à la corrosion de l’aluminium
Les boîtiers plastiques et leur résistance aux conditions climatiques sont traités dans le catalogue N°3. Nous traiterons donc ici de la résistance à la corrosion des boîtiers aluminium et de leurs accessoires.
Categories
- BORNIERS ET CONNECTEURS
- DETECTION INCENDIE
- DETECTEURS DE DEBIT
- HUMIDITÉ
- DETECTEURS DE NIVEAU
- PRESSION
- TEMPÉRATURE
- Thermostats de régulation
- Thermostats de régulation avec boitier de protection IP
- Thermostats ATEX/IECEx
- Boitiers et Accessoires
- Accessoires d'électrothermie générale
- Accessoires pour thermoplongeur
- Accessoires à intégrer
- Boitiers pour aérotherme et ventilation
- Borniers de raccordements
- Boitiers pour résistance à aillettes
- Accessoires de traçage électrique
- Boitiers de thermoplongeur
- Boitiers métalliques
- Boitiers plastique
- Relais et contacteurs de puissance
- Thermostats de sécurité
- Thermostats de sécurité avec boitier de protection IP
