Boitier à fenêtre, pour instrumentation, raccordement, capteur de température, thermostat, détecteur de niveau, disjoncteur différentiel, Y3N2

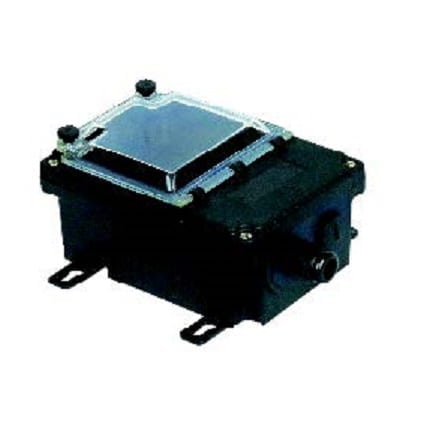

– Face avant avec hublot polycarbonate à charnières

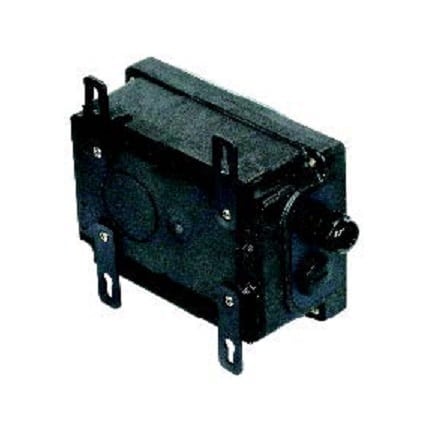

– Comporte 4 pattes de fixation murales amovibles
– Possibilité de montage de carte électronique
– Peut recevoir un perçage en face arrière pour capteur de température, canne de thermostat ou sonde de détecteur de niveau

Dimensions	130 × 180 × 95 mm
Indice de protection IP	IP69K
Volume (cm³)	2010

Réf. : Y3N2 Catégories : Accessoires d'électrothermie générale, Boitiers plastique Étiquettes : IK10, PA66, IP69K

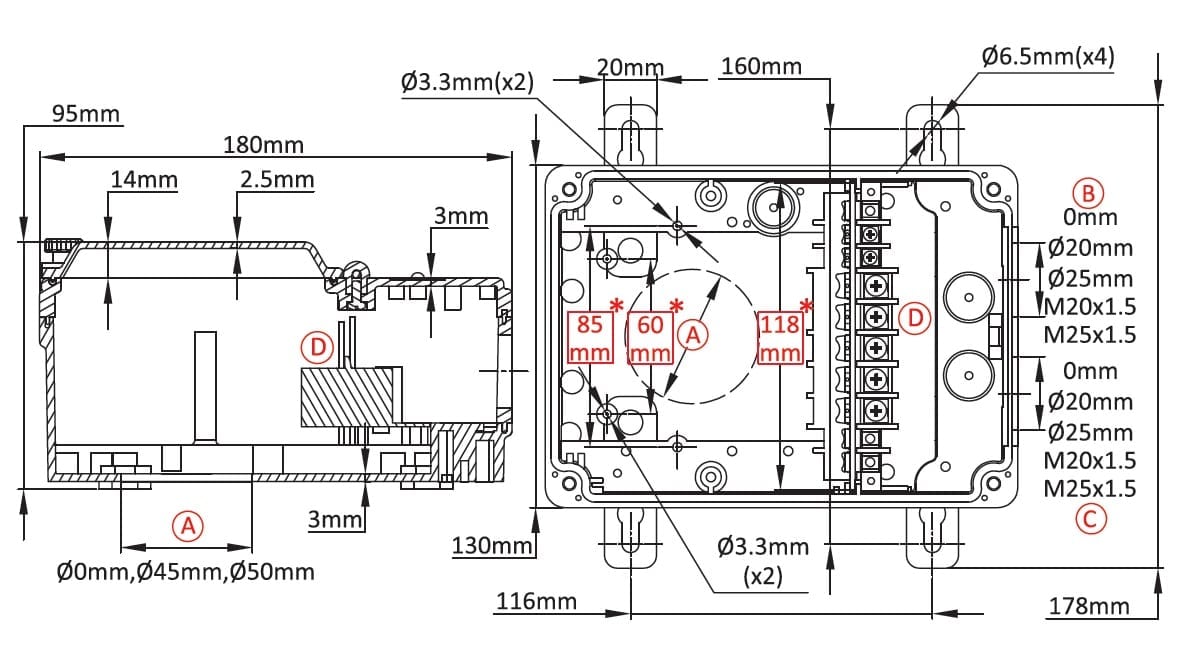

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier à fenêtre, pour instrumentation, raccordement, capteur de température, thermostat, détecteur de niveau, disjoncteur différentiel.
– Face avant avec hublot polycarbonate à charnières
– Comporte 4 pattes de fixation murales amovibles
– Possibilité de montage de carte électronique
– Peut recevoir un perçage en face arrière pour capteur de température, canne de thermostat ou sonde de détecteur de niveau
– Plusieurs modèles de borniers internes amovible sont disponibles (jusqu’à 12 voies, 2,5 ; 6 et 10mm²)
– Plusieurs modèles de platine porte presse-étoupe mobile, avec nombreuses possibilités, y compris pour câbles méplats, de 1 à 4 sorties, jusqu’à M25

Dimensions: 130 x 180 x 95 mm

Volume: 2010 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10

Références principales

Afficher les références

Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Fiche technique Y3N2

Plans

Bases pratiques associées à ce produit

Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
Propriétés principales des matières plastiques usuelles utilisées dans les boîtiers
Les boîtiers classiques, uniquement composés de 5 faces et d’un couvercle, demandent un aménagement long et coûteux, et faisant la plupart du temps l’impasse sur les nécessités de l’application : sécurité, résistance au feu, à la pénétration d’eau, aux chocs, aux UV, à la température, etc...
Installation des thermostats
Le bon fonctionnement d’un thermostat dépend d’abord du bon choix du composant, mais aussi des conditions de son installation.
Introduction aux relais statiques et comparaisons aux relais électromécaniques
Le relais statique, aussi nommé contacteur statique ou SSR (acronyme de l’anglais Solid State Relay) est l’équivalent électronique du contacteur de puissance électromécanique.

A (mm)	B (mm)	C (mm)	Avec D	Sans D
0	0	0	Y3N20000000J100T	Y3N200000000000T
0	0	20	Y3N20000120J100T	Y3N200001200000T
0	0	25	Y3N20000125J100T	Y3N200001250000T
0	0	M20*1.5	Y3N200001T0J100T	Y3N200001T00000T
0	0	M25*1.5	Y3N200001T5J100T	Y3N200001T50000T
0	20	20	Y3N20000220J100T	Y3N200002200000T
0	25	25	Y3N20000225J100T	Y3N200002250000T
0	M20*1.5	M20*1.5	Y3N200002T0J100T	Y3N200002T00000T
0	M25*1.5	M25*1.5	Y3N200002T5J100T	Y3N200002T50000T
45	0	0	Y3N24500000J100T	Y3N245000000000T
45	0	20	Y3N24500120J100T	Y3N245001200000T
45	0	25	Y3N24500125J100T	Y3N245001250000T
45	0	M20*1.5	Y3N245001T0J100T	Y3N245001T00000T
45	0	M25*1.5	Y3N245001T5J100T	Y3N245001T50000T
45	20	20	Y3N24500220J100T	Y3N245002200000T
45	25	25	Y3N24500225J100T	Y3N245002250000T
45	M20*1.5	M20*1.5	Y3N245002T0J100T	Y3N245002T00000T
45	M25*1.5	M25*1.5	Y3N245002T5J100T	Y3N245002T50000T
50	0	0	Y3N25000000J100T	Y3N250000000000T
50	0	20	Y3N25000120J100T	Y3N250001200000T
50	0	25	Y3N25000125J100T	Y3N250001250000T
50	0	M20*1.5	Y3N250001T0J100T	Y3N250001T00000T
50	0	M25*1.5	Y3N250001T5J100T	Y3N250001T50000T
50	20	20	Y3N25000220J100T	Y3N250002200000T
50	25	25	Y3N25000225J100T	Y3N250002250000T
50	M20*1.5	M20*1.5	Y3N250002T0J100T	Y3N250002T00000T
50	M25*1.5	M25*1.5	Y3N250002T5J100T	Y3N250002T50000T
