Blocs de jonction stéatite gamme 250V Avec vis de pression, protégés contre les contacts accidentels

Blocs de jonction stéatite gamme 450V. Protégés contre les contacts accidentels, bornes laiton découpées, vis acier nickelé

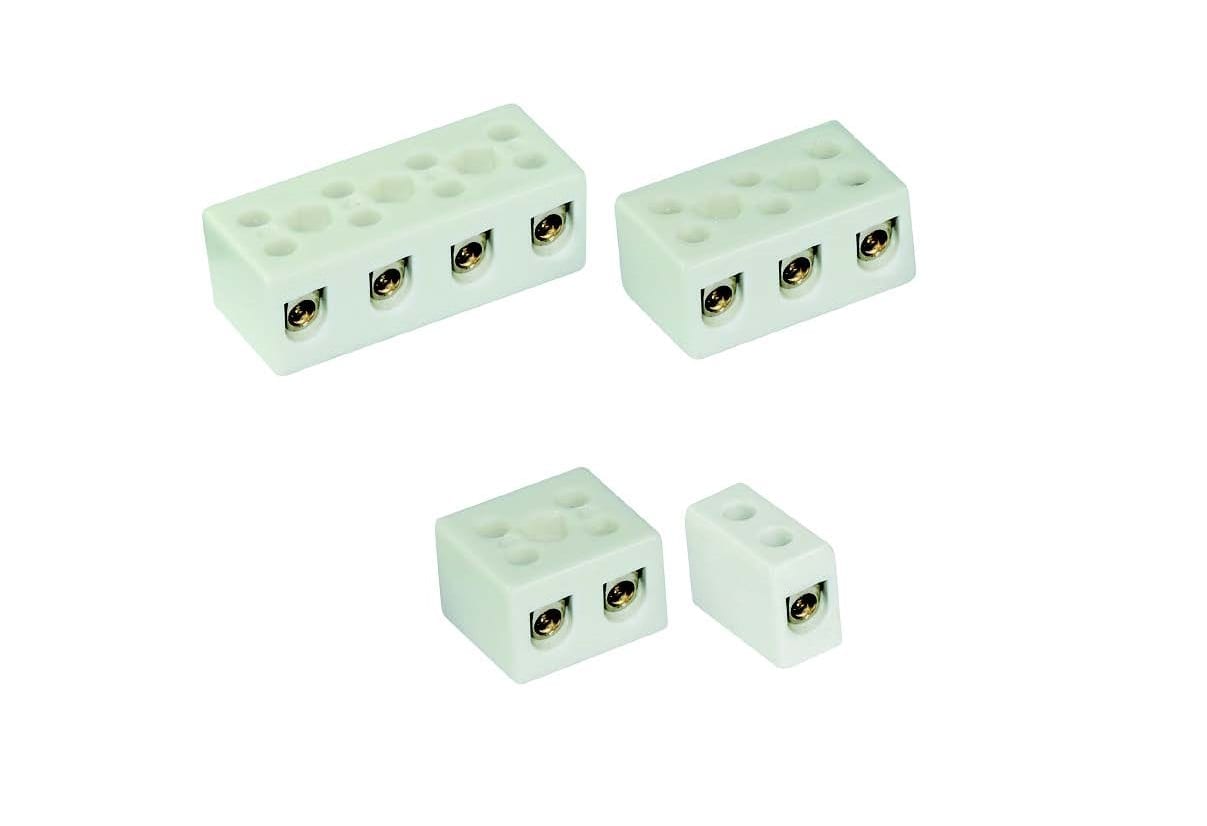

Borniers stéatite avec vis de pression, protégés contre les contacts accidentels, gamme 450V
Ces borniers de raccordement de haute qualité permettent le raccordement efficace et facile de lampes à halogène, éléments chauffants, résistances infrarouges, tubes quartz, ainsi que pour le câblage de fours, étuves, et matériels professionnels de cuisson. De par leur construction, ils sont ininflammables et résistent à la température et à l’humidité sans perdre leurs caractéristiques électriques et isolantes.
Matière première | |
---|---|
tension | |
Nombre de bornes | |
Section des conducteurs (mm²) | |
Température de fonctionnement max (°C) | |
Température max en pointe (°C) |
Description
Applications : Ces borniers de raccordement de haute qualité permettent le raccordement efficace et facile de lampes à halogène, éléments chauffants, résistances infrarouges, tubes quartz, ainsi que pour le câblage de fours, étuves, et matériels professionnels de cuisson. De par leur construction, ils sont ininflammables et résistent à la température et à l’humidité sans perdre leurs caractéristiques électriques et isolantes.
Ils sont construits selon les spécifications des normes CEI 60998-1 et CEI 60998-2, pour une tension maximale de 450V.
Céramique : Stéatite type C221, non émaillée, couleur légèrement crème.
Résistances d’isolement typiques entre deux bornes (Tension de mesure 500V) :
- à 20°C (70°F) : 300 MΩ
- à 100°C (212°F) : 250 MΩ
- à 200°C (390°F) : 200 MΩ
- à 300°C (570°F) : 190 MΩ
- à 400°C (750°F) : 190 MΩ
Les valeurs d’isolement par rapport à la terre sont environ 2 fois plus importantes. La norme EN 60998 impose une résistance d’isolement supérieure à 5 MΩ. Leurs caractéristiques isolantes sont donc environ 20 à 40 fois supérieures, y compris à 400°C (750°F).
Tension de claquage : supérieure à 4500V. Distance minimale à travers la céramique entre 2 bornes : 2mm.
Bornes : Laiton CuZn40Pb2, à haute résistance mécanique. Des versions avec bornes en laiton nickelé sont possibles sur demande (Minimum de commande applicable).
Lignes de fuite et distances dans l’air : ≥ 4mm entre face de montage et bornes, entre bornes, et entre deux blocs de connexion montés côte à côte.
Vis : Acier zingué 4.8, tête cylindrique réduite fendue, selon DIN 920.
Tension maximum d’utilisation : 450V, en classe de pollution 3. (La classe de pollution 3 définit des conditions micro environnementales provoquant une pollution conductrice, ou une pollution non conductrice pouvant le devenir en cas de condensation).
Parties conductrices : Protégées contre les contacts électriques accidentels (Doigt standard type A selon IEC 61032).
Fixation : A l’exception des bornes unifilaires, les blocs de jonction comportent un ou deux orifices permettant d’installer une vis de fixation sur une paroi. Un logement hexagonal permet de placer une vis à tête ronde ou hexagonale, ou un écrou. Cela permet le montage avec serrage par la face avant ou par la face arrière.
Température ambiante maximale :
- Permanente : 230°C / 450°F.
- En pointe de courte durée (<90 minutes) : 450°C / 840°F.
Les valeurs de tenue en température des bornes en laiton ont été validées par des essais de traction des fils selon la norme EN 60998, réalisés après 48H à 230°C (450°F) ou 90 minutes à 450°C (840°F).
Normes applicables : (IEC) EN 60998-1; (IEC) EN 60998-2-1 .
Attention : Un soin particulier doit être pris pour éviter de réduire les distances d’isolation et de sécurité contre les chocs électriques lors du montage : évitez l’utilisation de vis de montage non appropriées, respectez les longueurs de dénudage des fils câbles et insérez-les jusqu’à ce que l’isolation vienne en butée sur la borne en laiton.
Section possible des conducteurs:

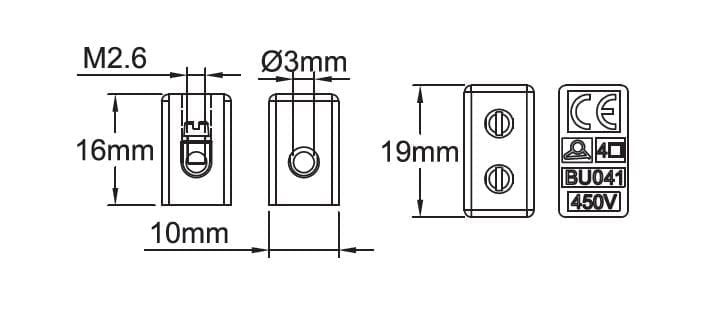

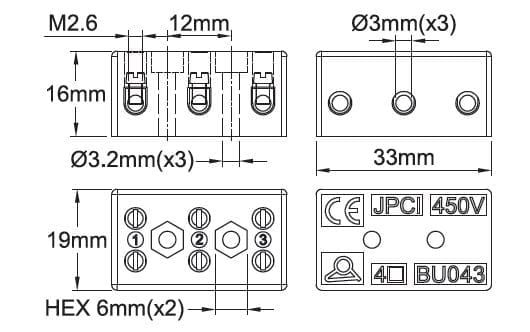

4 mm² | |

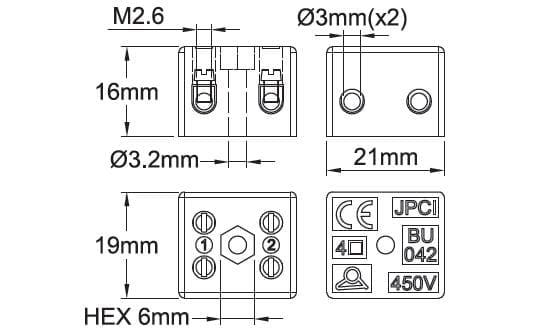

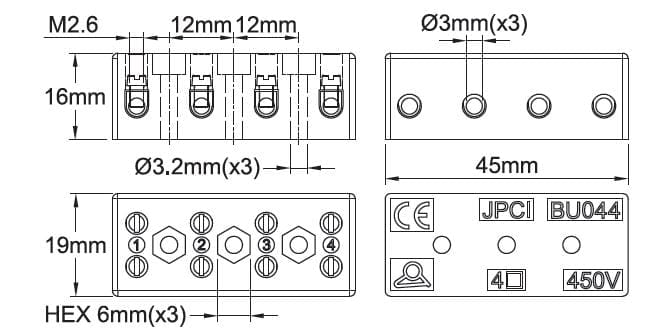

BU041, BU042, BU043, BU044 | |
Câble rigide | 4mm²/2.5mm²/1.5mm²/AWG12/AWG14/AWG16 |
Câble multibrins | 4mm²/2.5mm²/1.5mm²/AWG12/AWG14/AWG16 |
Intensité maximale admissible | 32A par borne |
Filetage des vis | M2.6 |
Couple de serrage | 0.4 N.m |
6 mm² | |

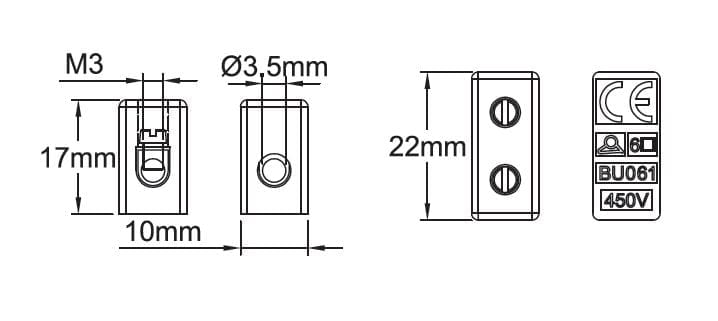

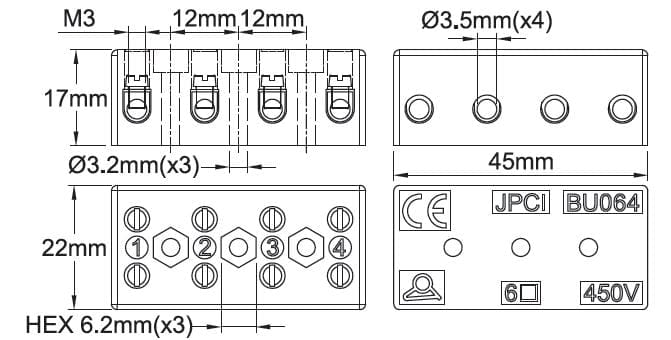

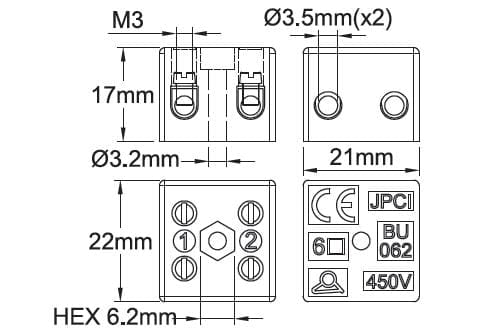

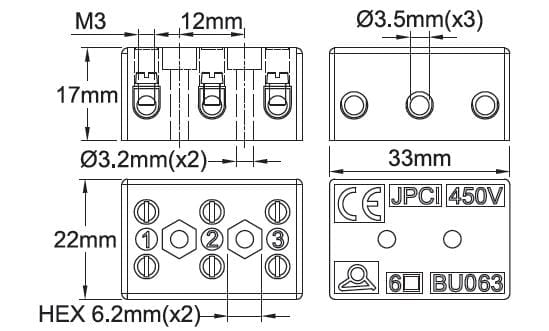

BU061, BU062, BU063, BU064 | |
Câble rigide | 6mm²/4mm²/2.5mm²/AWG10/AWG12/AWG14 |
Câble multibrins | 4mm²/2.5mm²/AWG12/AWG14 |
Intensité maximale admissible | 41A par borne |
Filetage des vis | M3 |
Couple de serrage | 0.5 N.m |

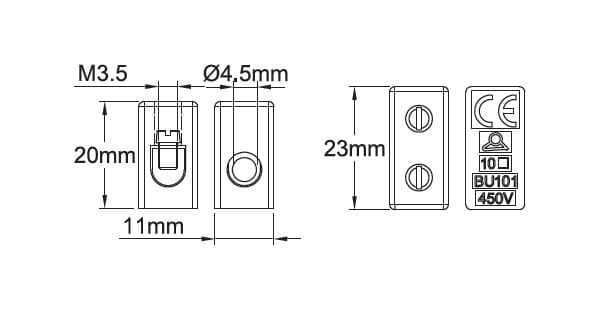

10 mm² | |

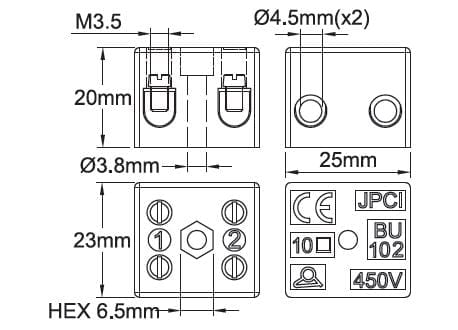

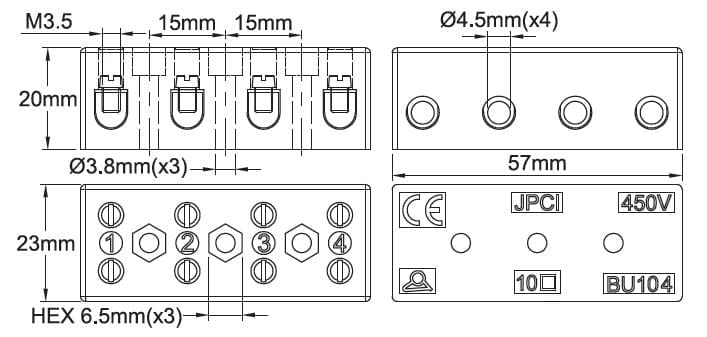

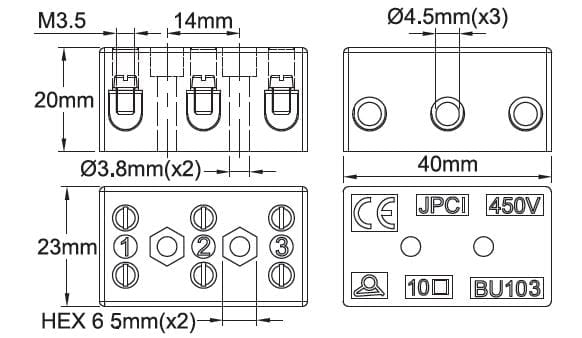

BU101, BU102, BU103, BU104 | |
Câble rigide | 10mm²/6mm²/4mm²/AWG8/AWG10/AWG12 |
Câble multibrins | 6mm²/4mm²/AWG10/AWG12 |
Intensité maximale admissible | 57A par borne |
Filetage des vis | M3.5 |
Couple de serrage | 0.8 N.m |

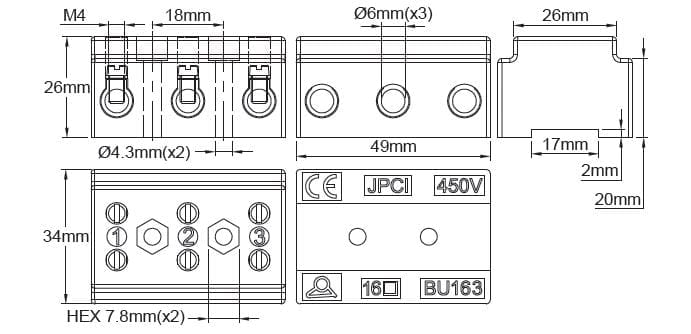

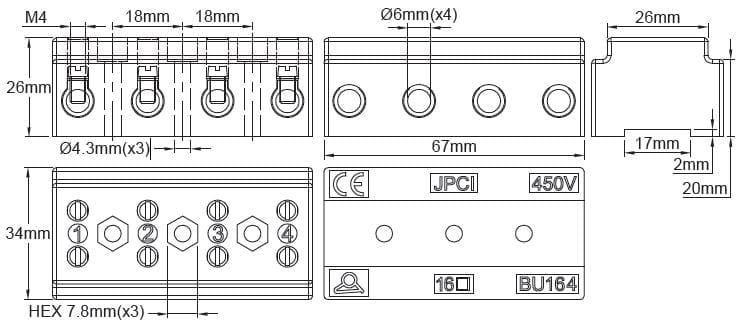

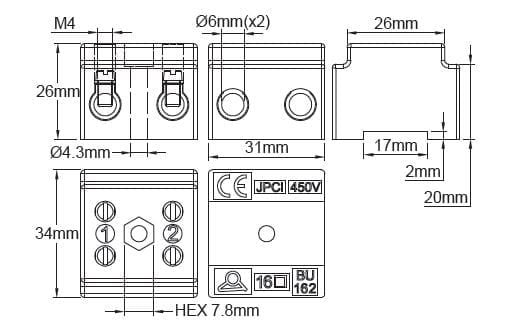

16 mm²
Mounting on 16x3mm rail is possible |
|

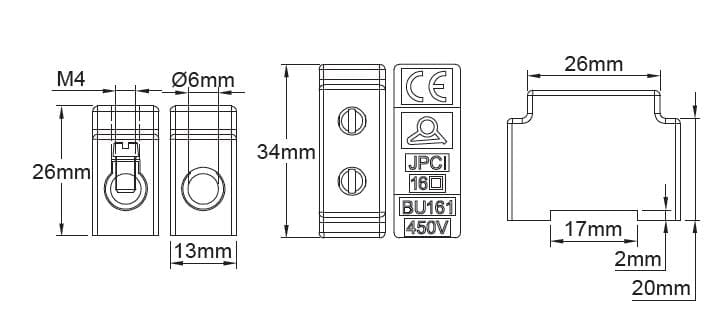

BU161, BU162, BU163, BU164 | |
Câble rigide | 16mm²/10mm²/6mm²/AWG6/AWG8/AWG10 |
Câble multibrins | 10mm²/6mm²/AWG8/AWG10 |
Intensité maximale admissible | 79A par borne |
Filetage des vis | M4 |
Couple de serrage | 1.2 N.m |

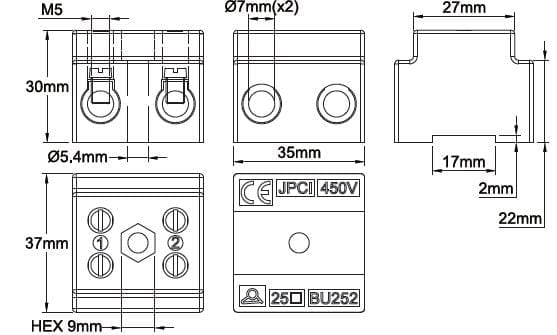

25 mm²
Montage possible sur rail de 16x3mm |
|

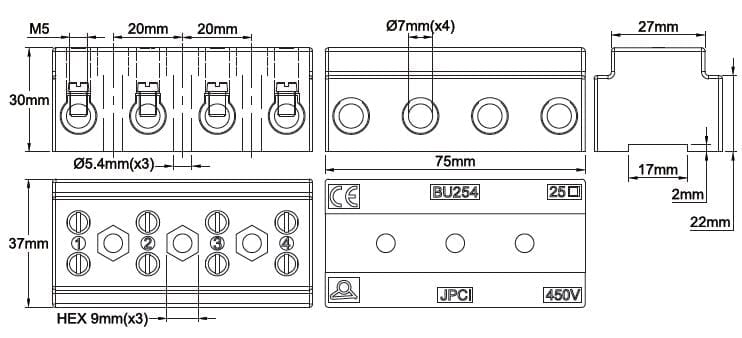

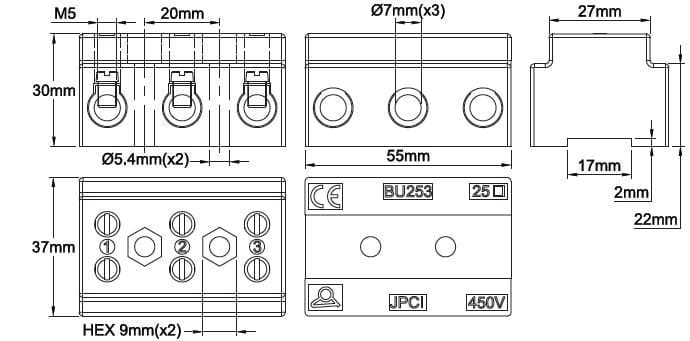

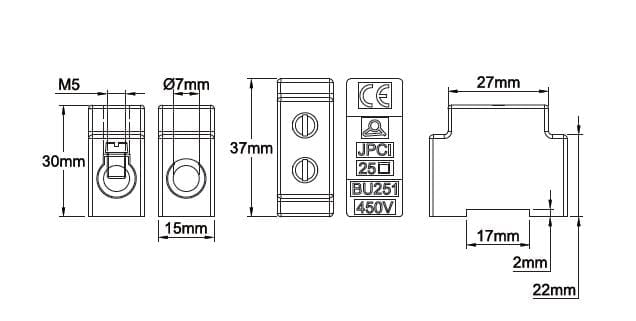

BU251, BU252, BU163, BU254 | |
Câble rigide | 25mm²/16mm²/10mm²/AWG4/AWG6/AWG8 |
Câble multibrins | 16mm²/10mm²/AWG6/AWG8 |
Intensité maximale admissible | 101A par borne |
Filetage des vis | M5 |
Couple de serrage | 2 N.m |
