Maillons fusibles eutectiques à réponse rapide, en laiton ou en cuivre
Réalisés en métal de faible épaisseur, ces maillons fusibles ont le temps de réponse le plus court, entre 2 minutes 50 secondes et 3 minutes, pour une vitesse de montée en température de 20°C/min depuis 25°C, mais la finesse du métal limite leur résistance mécanique.
charge permanente admissible (DaN) | |
---|---|
Matière première | |
Epaisseur (mm) | |

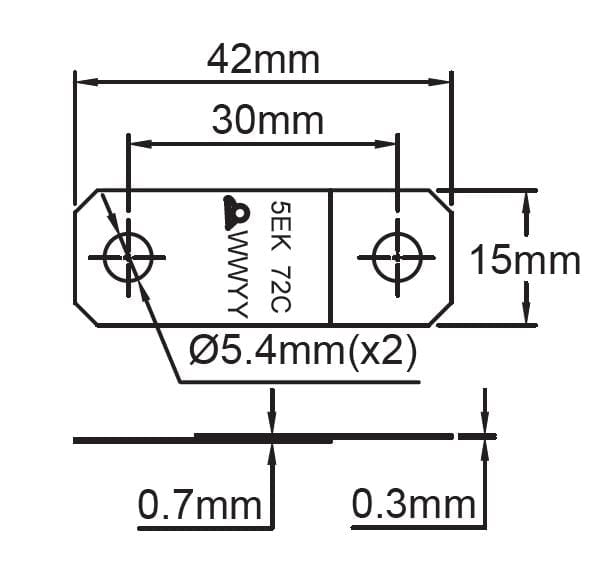

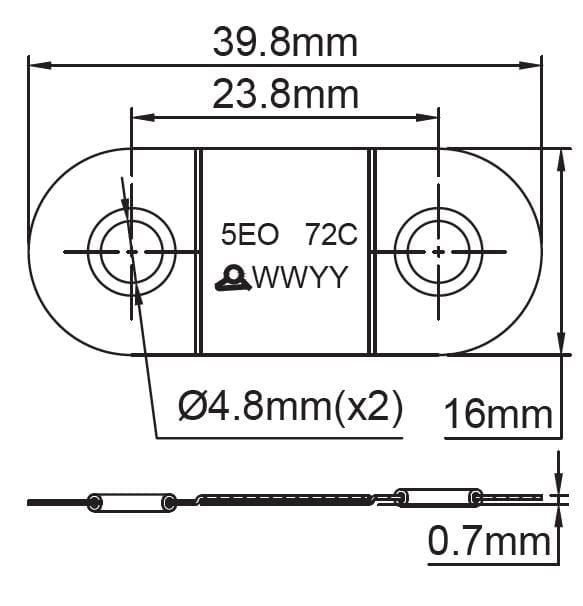

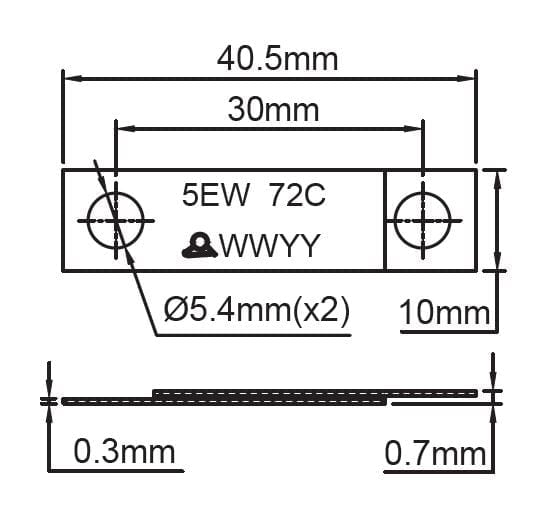

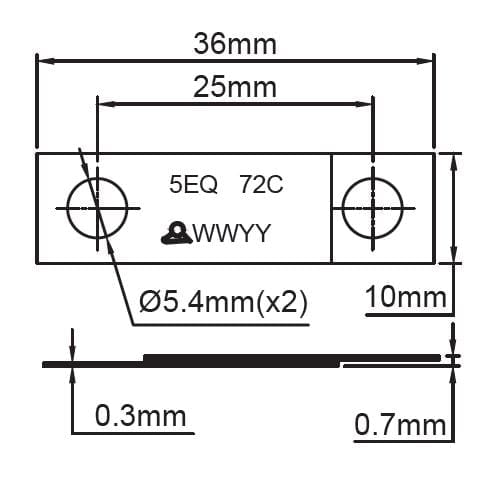

Entre-axe (mm) |
Description
Réalisés en métal de faible épaisseur, ces maillons fusibles ont le temps de réponse le plus court, entre 2 minutes 50 secondes et 3 minutes, pour une vitesse de montée en température de 20°C/min depuis 25°C, mais la finesse du métal limite leur résistance mécanique.

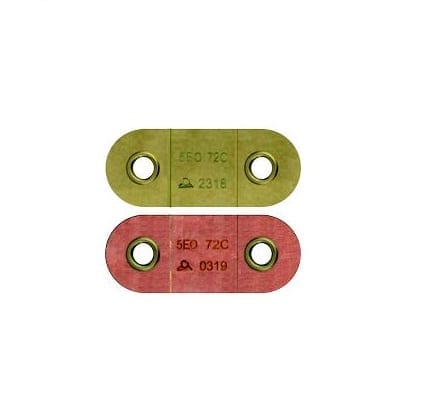

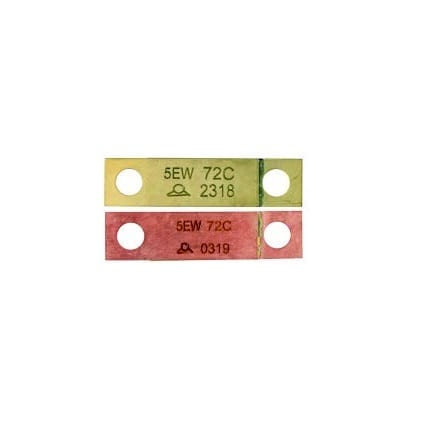

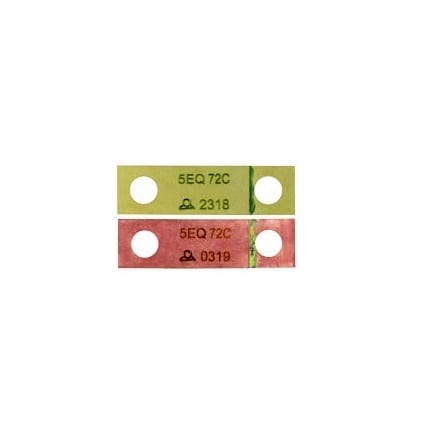

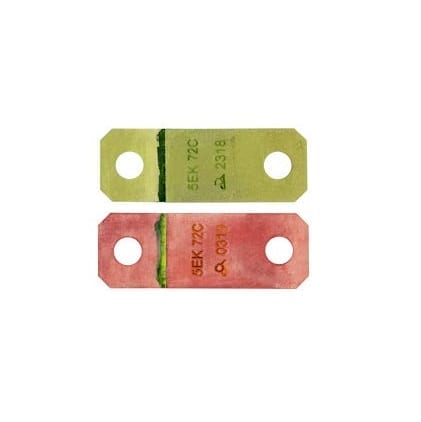

Matière : Laiton (réalisation possible en cuivre rouge) .
Protection de surface : Surface nue non protégée.
Conformité ROHS : Ces fusibles sont réalisables dans deux versions.
- Non conformes ROHS, utilisant des alliages traditionnels contenant du plomb et du cadmium, pour les températures 68°C (155°F) ; 72°C (162°F) ; 96°C (205°F) ; 103°C (218°F) ; 120°C (248°F).
- Conformes ROHS, utilisant des alliages ternaires à base de bismuth, étain et indium, (le coût élevé de l’indium rend ces modèles 2 à 3 fois plus coûteux que les modèles
Non-Rohs) pour les températures 60°C (140°F) ; 72°C (162°F) ; 79°C (174°F) ; 109°C (228°F) ; 117°C (242°F).
Identification : Modèle, température en °C et date de fabrication sont frappés sur chaque maillon fusible.
Essais de fonctionnement :
- Résistance mécanique à la température ambiante : conforme et vérifiée à 100% en production (Norme interne) .
- Température de déclenchement sous charge statique : conforme et vérifiée par prélèvement statistique en production (Norme interne).
- Temps de déclenchement en montée en température sous charge : conforme et vérifiée par prélèvement statistique en cours de (Selon ISO 10294-4)
- Tenue à la charge 1h à 60°C ou 90°C : conforme et vérifiée par prélèvement statistique en production (Essai selon ISO 10294-4).
- Déclenchement sous charge minimale : conforme et vérifié par prélèvement statistique en production (Essai selon UL33).
Résistance au brouillard salin : Conformément à la norme ISO 9227-2012, soumis à un brouillard formé de 20% en poids de chlorure de sodium dans l’eau distillée, à 35°C pendant 5 jours (120h), les maillons fusibles conservent leur aptitude à la fonction, dans les temps de réponse spécifiés par la norme.
Type |
5EQ |
5EW |
5EK |
5EO
(Modèle avec résistance mécanique à la rupture améliorée) |
Surface de soudure (mm²) | 175 mm² | 230 mm² | 225mm² | 205mm² |
Charge maximale permanente admissible (DaN) |
18 DaN théorique* mais limité à 9 DaN à cause de la faible charge de rupture mécanique à 25°C** | 23 DaN théorique* mais limité à 9 DaN, à cause de la faible charge de rupture mécanique à 25°C ** | 23 DaN théorique* mais limité à 9 DaN, à cause de la faible charge de rupture mécanique à 25°C ** | 20 DaN théorique* mais limité à 16 DaN, à cause de la faible charge de rupture mécanique à 25°C ** |
Charge minimale d’ouverture | 4N | 4N | 4N | 4N |
Charge de rupture mécanique à 25°C (DaN)pour des maillons en laiton |
27 DaN |
28 DaN |
28 DaN |
48 DaN |
Charge de rupture mécanique à 25°C (DaN)pour des maillons en cuivre |
26 DaN |
27 DaN |
26 DaN |
46 DaN |
Temps de réponse selon ISO 10294-4 sous charge maximale*** | 2 min. 55 sec. | 2 min. 58 sec. | 2 min. 53 sec. | 2 min. 53 sec |
- La charge maximale permanente admissible dépend de la composition de l’alliage et de la température. Les valeurs sont données à titre informatif uniquement, et pour un alliage eutectique à 72°C non ROHS. Les alliages dont les températures sont inférieures à 72°C et ceux dont les composants sont ROHS comportent en général une forte proportion d’indium, qui réduit fortement la résistance mécanique.
** La valeur de charge mécanique permanente est limitée à 1/3 de la charge de rupture mécanique à 25°C.
*** Valeurs mesurées dans notre propre équipement de test sur des maillons à 72°C. La méthode d’essai et l’équipement sont conformes aux normes ISO10294-4 et ISO DIS 21925-1 2017, fig. C1
Références principales
en laiton* (Non ROHS)
Température | Modèle | Référence | Modèle | Référence | Modèle | Référence | Modèle | Référence |
68°C (155°F) | 5EK | 5EK0680030000000 | 5EQ | 5EQ0680030000000 | 5EW | 5EW0680030000000 | 5EO | 5EO0680030000000 |
72°C (162°F) | 5EK | 5EK0720030000000 | 5EQ | 5EQ0720030000000 | 5EW | 5EW0720030000000 | 5EO | 5EO0720030000000 |
96°C (205°F) | 5EK | 5EK0960030000000 | 5EQ | 5EQ0960030000000 | 5EW | 5EW0960030000000 | 5EO | 5EO0960030000000 |
103°C (218°F) | 5EK | 5EK1030030000000 | 5EQ | 5EQ1030030000000 | 5EW | 5EW1030030000000 | 5EO | 5EO1030030000000 |
120°C (248°F) | 5EK | 5EK1200030000000 | 5EQ | 5EQ1200030000000 | 5EW | 5EW1200030000000 | 5EO | 5EO1200030000000 |
en laiton* (conformes ROHS)
Température | Modèle | Référence | Modèle | Référence | Modèle | Référence | Modèle | Référence |
60°C (140°F) | 5EK | 5EK0600030R00000 | 5EQ | 5EQ0600030R00000 | 5EW | 5EW0600030R00000 | 5EO | 5EO0600030R00000 |
72°C (162°F) | 5EK | 5EK0720030R00000 | 5EQ | 5EQ0720030R00000 | 5EW | 5EW0720030R00000 | 5EO | 5EO0720030R00000 |
79°C (174°F) | 5EK | 5EK0790030R00000 | 5EQ | 5EQ0790030R00000 | 5EW | 5EW0790030R00000 | 5EO | 5EO0790030R00000 |
109°C (228°F) | 5EK | 5EK1090030R00000 | 5EQ | 5EQ1090030R00000 | 5EW | 5EW1090030R00000 | 5EO | 5EO1090030R00000 |
117°C (242°F) | 5EK | 5EK1170030R00000 | 5EQ | 5EQ1170030R00000 | 5EW | 5EW1170030R00000 | 5EO | 5EO1170030R00000 |
*: pour ces mêmes modèles en cuivre, remplacer le 8éme caractère de la référence (0) par C
