Maillons fusibles eutectiques pour commande directe de fortes charges

démultipliés pour maillons à alliage fusible eutectique, pour utilisation en désenfumage
Fusibles eutectiques miniatures pour applications de grandes ou très grandes séries

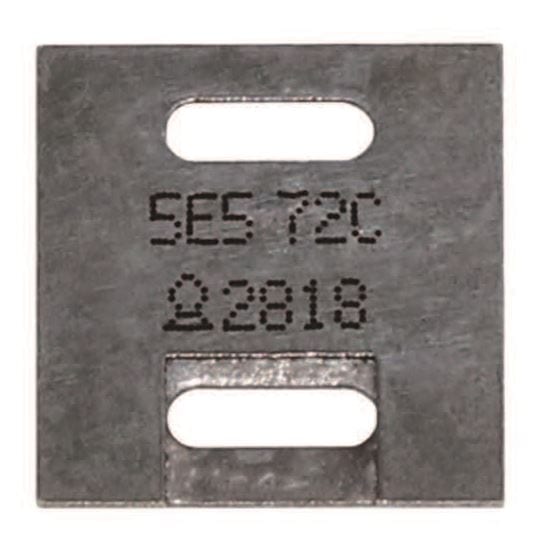

Fabriqués de manière entièrement automatisée, ces fusibles de détection incendie sont particulièrement économiques pour des applications domestiques en ventilation mécanique, hottes aspirantes. Ils sont de plus revêtus extérieurement d’un alliage les protégeant de la corrosion.
charge permanente admissible (DaN) | |
---|---|
Matière première |
Description
Fabriqués de manière entièrement automatisée, ces fusibles de détection incendie sont particulièrement économiques pour des applications domestiques en ventilation mécanique, hottes aspirantes. Ils sont de plus revêtus extérieurement d’un alliage les protégeant de la corrosion.
Minimum de commande: 10 000 pcs

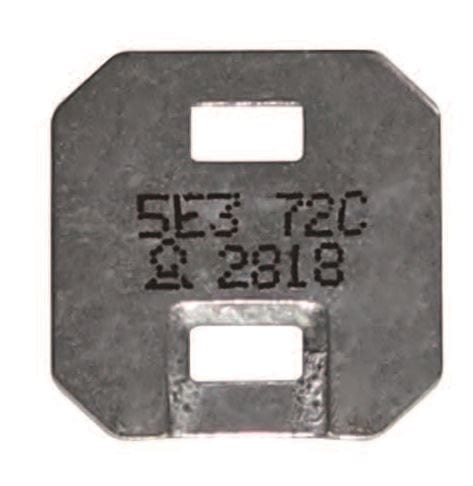

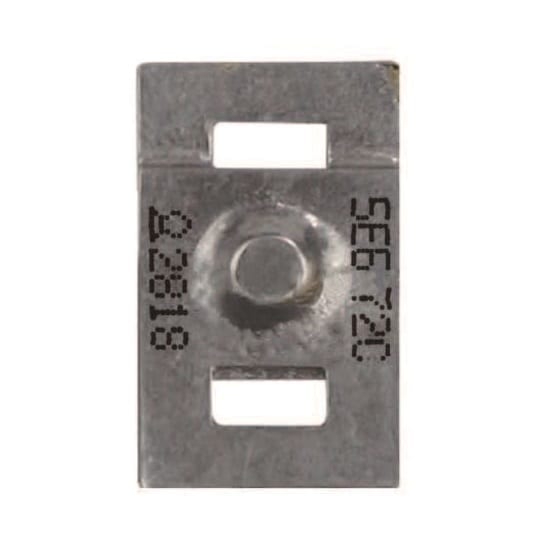

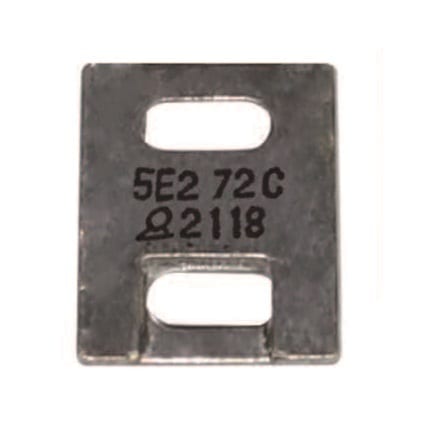

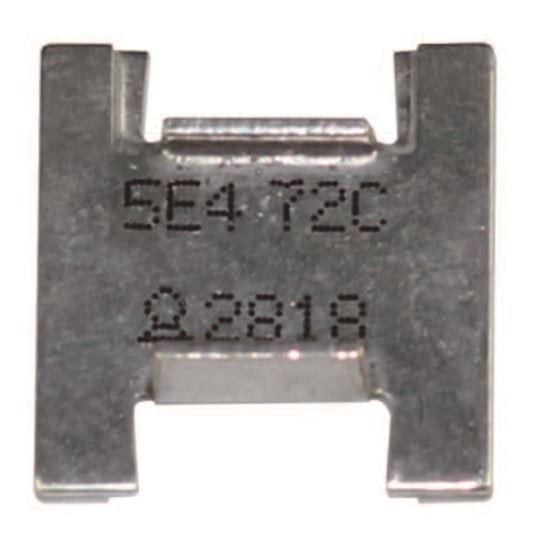

Matière : Laiton (réalisation possible en cuivre rouge si des temps de réaction plus courts sont nécessaires).
Protection de surface : Par alliage eutectique.
Conformité ROHS : Ces fusibles sont réalisables dans deux versions.
- Non conformes ROHS, utilisant des alliages traditionnels contenant du plomb et du cadmium, pour les températures 68°C (155°F); 72°C (162°F); 96°C (205°F); 103°C (218°F); 120°C (248°F).
- Conformes ROHS, utilisant des alliages ternaires à base de bismuth, étain et indium, (le coût élevé de l’indium rend ces modèles 2 à 3 fois plus coûteux que les précédents) pour les températures 60°C (140°F); 72°C (162°F); 79°C (174°F); 109°C (228°F); 117°C (242°F).
Identification : Modèle, température en °C et date de fabrication sont imprimés sur chaque fusible.
Essais de fonctionnement :
- Résistance mécanique à la température ambiante : conforme et vérifiée à 100% en production. (Norme interne)
- Température de déclenchement sous charge statique : conforme et vérifiée par prélèvement statistique en production. (Norme interne)
- Temps de déclenchement en montée en température sous charge : conforme et vérifié par prélèvement statistique en cours de production. (Selon ISO 10294-4)
- Tenue à la charge 1h à 60°C ou 90°C : conforme et vérifiée par prélèvement statistique en production. (Essai selon ISO 10294-4)
- Déclenchement sous charge minimale : conforme et vérifié par prélèvement statistique en production. (Essai selon UL33)
Résistance à la corrosion
Tenue au brouillard salin : Soumis à un brouillard formé de 20% en poids de chlorure de sodium dans l’eau distillée, à 35°C pendant 5 jours (120h), les appareils conservent leur aptitude à la fonction, dans les temps de réponse spécifiés par la norme.(ISO9227-2012)

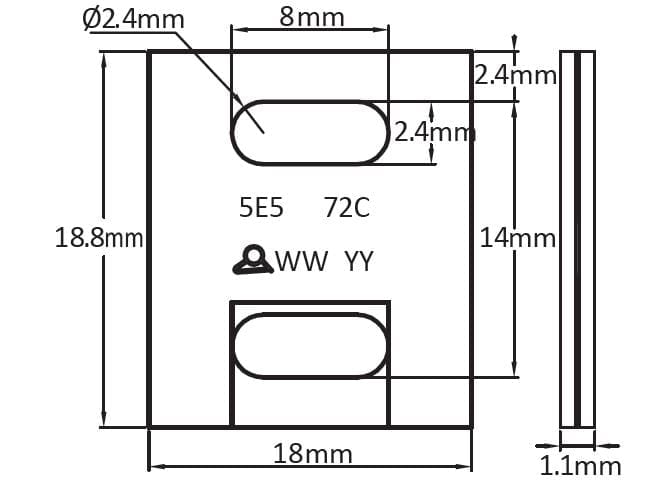

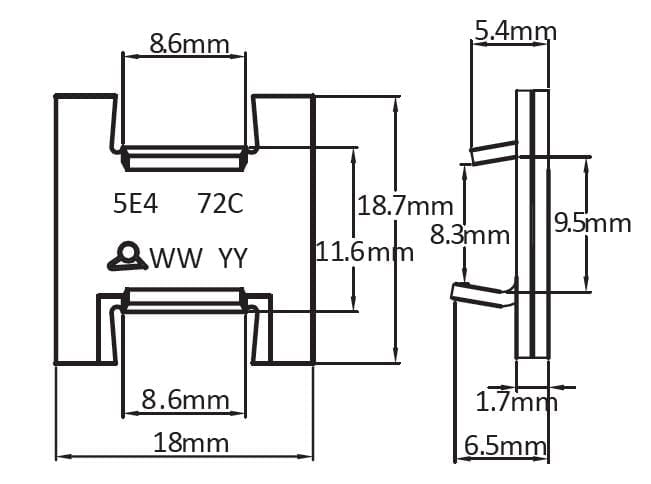

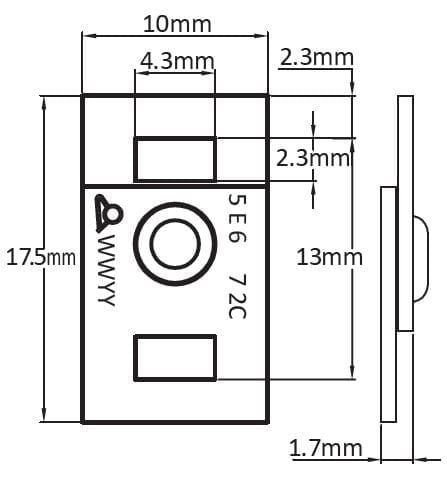

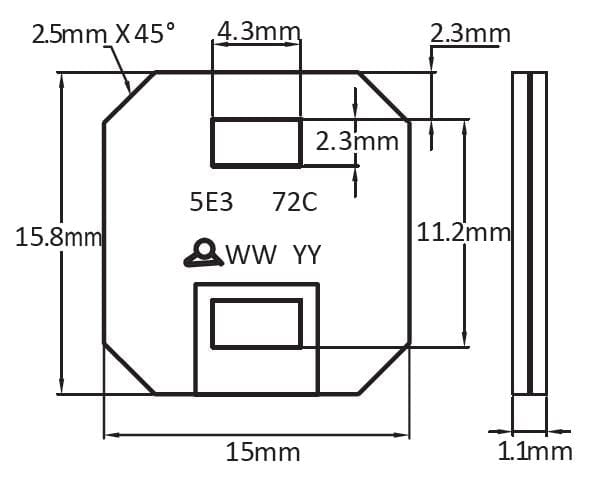

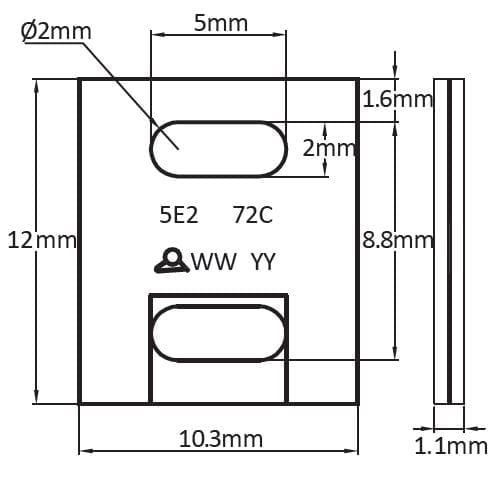

Type | 5E2 | 5E3 | 5E4 | 5E5 | 5E6 |
Surface de soudure (mm²) | 84 mm² | 159 mm² | 224 mm² | 258 mm² | 80 mm² |
Charge maximale permanente admissible * (DaN) |
8.5 DaN |
16 DaN |
22 DaN |
26 DaN |
8 DaN |
Charge minimale d’ouverture | 2N | 4N | 4N | 4N | 3N |
Temps de réponse selon ISO 10294-4 sous charge maximale ** |
2min 43 sec |
2min 46 sec |
2min 51sec |
2min 51sec |
2min 38sec |
*La charge maximale permanente admissible dépend de la composition de l’alliage et de la température. Les valeurs sont données à titre informatif uniquement, et pour un alliage eutectique à 72°C non ROHS. Les alliages dont les températures sont inférieures à 72°C et ceux dont les composants sont ROHS comportent en général une forte proportion d’indium, qui réduit fortement la résistance mécanique.
** Valeurs mesurées dans notre propre équipement de test sur des maillons à 72°C. La méthode d’essai et l’équipement sont conformes aux normes ISO10294-4 et ISO DIS 21925-1 2017, fig. C1
Références principales
(Non ROHS)
Modèle | Température | Référence |
5E2 | 68°C (155°F) | 5E2068H050000000 |
5E2 | 72°C (162°F) | 5E2072H050000000 |
5E2 | 96°C (205°F) | 5E2096H050000000 |
5E2 | 103°C (218°F) | 5E2103H050000000 |
5E2 | 120°C (248°F) | 5E2120H050000000 |
5E3 | 68°C (155°F) | 5E3068H050000000 |
5E3 | 72°C (162°F) | 5E3072H050000000 |
5E3 | 96°C (205°F) | 5E3096H050000000 |
5E3 | 103°C (218°F) | 5E3103H050000000 |
5E3 | 120°C (248°F) | 5E3120H050000000 |
5E4 | 68°C (155°F) | 5E4068H050000000 |
5E4 | 72°C (162°F) | 5E4072H050000000 |
5E4 | 96°C (205°F) | 5E4096H050000000 |
5E4 | 103°C (218°F) | 5E4103H050000000 |
5E4 | 120°C (248°F) | 5E4120H050000000 |
5E5 | 68°C (155°F) | 5E5068H050000000 |
5E5 | 72°C (162°F) | 5E5072H050000000 |
5E5 | 96°C (205°F) | 5E5096H050000000 |
5E5 | 103°C (218°F) | 5E5103H050000000 |
5E5 | 120°C (248°F) | 5E5120H050000000 |
5E6 | 68°C (155°F) | 5E6068H050000000 |
5E6 | 72°C (162°F) | 5E6072H050000000 |
5E6 | 96°C (205°F) | 5E6096H050000000 |
5E6 | 103°C (218°F) | 5E6103H050000000 |
5E6 | 120°C (248°F) | 5E6120H050000000 |
Références principales (conformes ROHS)
Modèle | Température | Référence |
5E2 | 60°C (140°F) | 5E2060H050R00000 |
5E2 | 72°C (162°F) | 5E2072H050R00000 |
5E2 | 79°C (174°F) | 5E2079H050R00000 |
5E2 | 109°C (228°F) | 5E2109H050R00000 |
5E2 | 117°C (242°F) | 5E2117H050R00000 |
5E3 | 60°C (140°F) | 5E3060H050R00000 |
5E3 | 72°C (162°F) | 5E3072H050R00000 |
5E3 | 79°C (174°F) | 5E3079H050R00000 |
5E3 | 109°C (228°F) | 5E3109H050R00000 |
5E3 | 117°C (242°F) | 5E3117H050R00000 |
5E4 | 60°C (140°F) | 5E4060H050R00000 |
5E4 | 72°C (162°F) | 5E4072H050R00000 |
5E4 | 79°C (174°F) | 5E4079H050R00000 |
5E4 | 109°C (228°F) | 5E4109H050R00000 |
5E4 | 117°C (242°F) | 5E4117H050R00000 |
5E5 | 60°C (140°F) | 5E5060H050R00000 |
5E5 | 72°C (162°F) | 5E5072H050R00000 |
5E5 | 79°C (174°F) | 5E5079H050R00000 |
5E5 | 109°C (228°F) | 5E5109H050R00000 |
5E5 | 117°C (242°F) | 5E5117H050R00000 |
5E6 | 60°C (140°F) | 5E6060H050R00000 |
5E6 | 72°C (162°F) | 5E6072H050R00000 |
5E6 | 79°C (174°F) | 5E6079H050R00000 |
5E6 | 109°C (228°F) | 5E6109H050R00000 |
5E6 | 117°C (242°F) | 5E6117H050R00000 |
