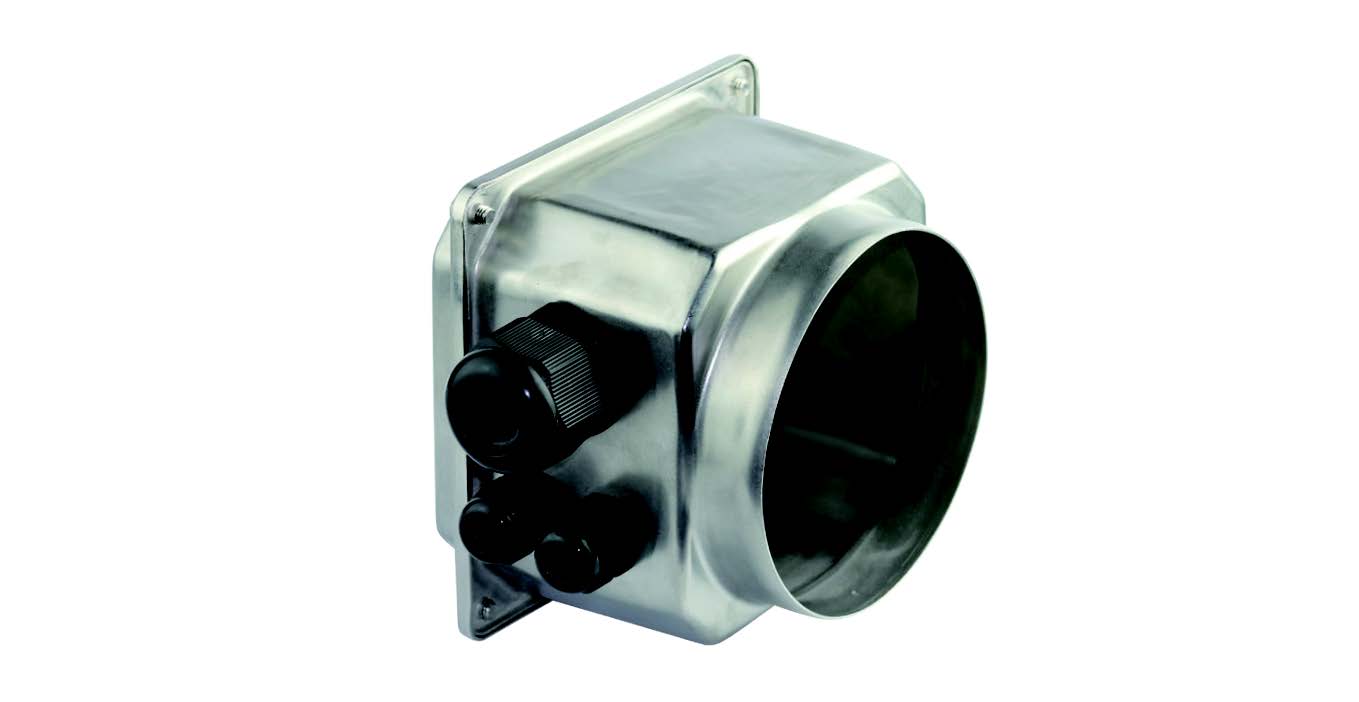

Grand boitier de thermoplongeur ou d’instrumentation, pour soudure sur tube, Y3T8
– Fond embouti avec lèvres pour soudure directe sur corps de réchauffeur ou sur tubes dia 80mm
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance
Dimensions | 125 × 125 × 135 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier |

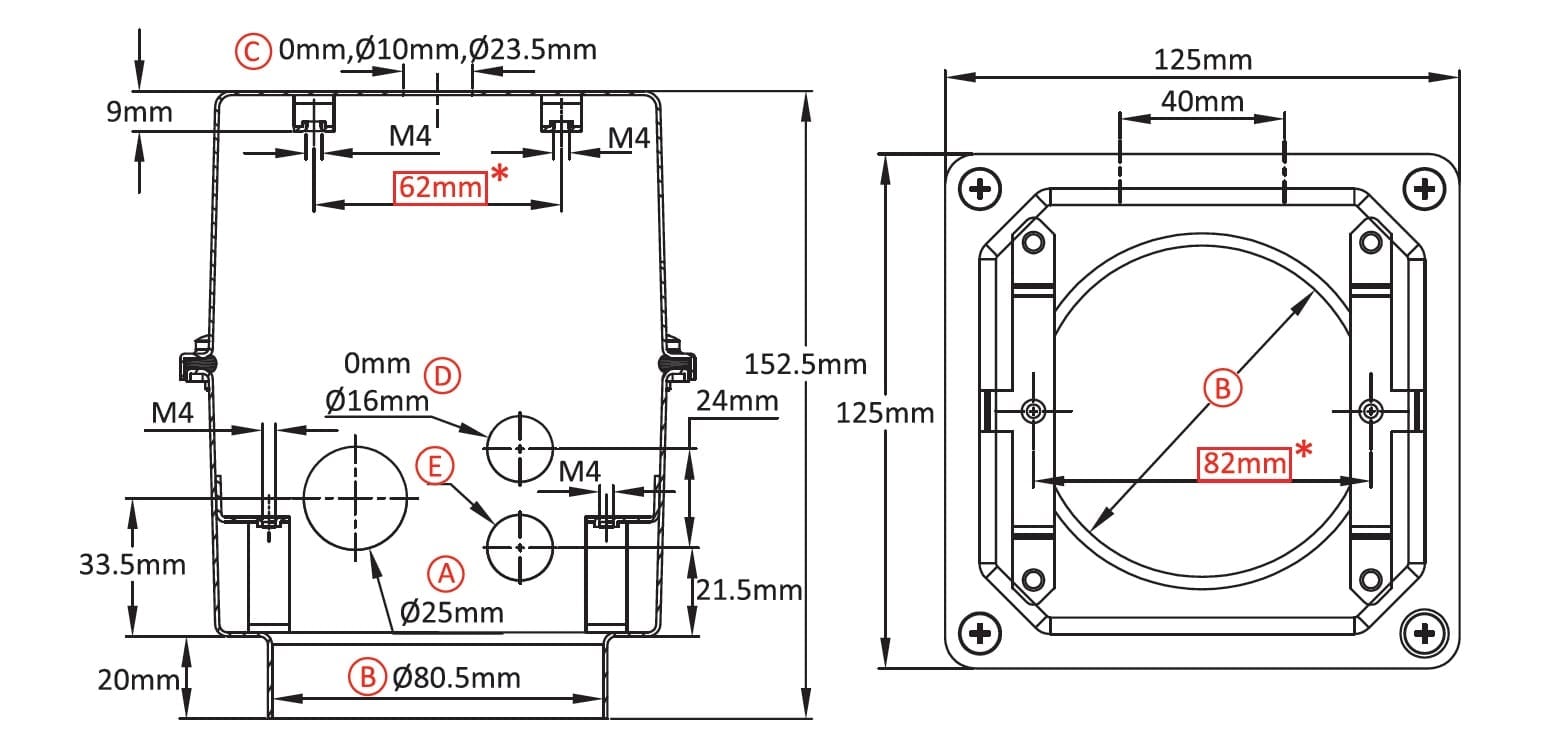

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Grand boitier de thermoplongeur ou d’instrumentation, pour soudure sur tube
– Fond embouti avec lèvres pour soudure directe sur corps de réchauffeur ou sur tubes dia 80mm
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance
Dimensions: 125 x 125 x 135 mm
Volume: 1668 cm³
Matière: Fond et couvercle en acier inoxydable embouti.
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Visserie: Acier inoxydable.
Joint de couvercle: Silicone moulé.
Références principales
A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | 304 | 316 |
25 | 80.5 | 0 | 16 | 16 | Y3T880503S3G1008 | Y3T880503S3G1009 |
25 | 80.5 | 0 | 0 | 16 | Y3T880502C5G1008 | Y3T880502C5G1009 |
25 | 80.5 | 0 | 0 | 0 | Y3T88050125G1008 | Y3T88050125G1009 |
25 | 80.5 | 10 | 16 | 16 | Y3T8805A3S3G1008 | Y3T8805A3S3G1009 |
25 | 80.5 | 10 | 0 | 16 | Y3T8805A2C5G1008 | Y3T8805A2C5G1009 |
25 | 80.5 | 10 | 0 | 0 | Y3T8805A125G1008 | Y3T8805A125G1009 |
25 | 80.5 | 23.5 | 16 | 16 | Y3T8805D3S3G1008 | Y3T8805D3S3G1009 |
25 | 80.5 | 23.5 | 0 | 16 | Y3T8805D2C5G1008 | Y3T8805D2C5G1009 |
25 | 80.5 | 23.5 | 0 | 0 | Y3T8805D125G1008 | Y3T8805D125G1009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
