Boitier en aluminium avec couvercle polycarbonate pour thermoplongeur avec raccord déporté de 30 mm, Y3G1
-Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée ou à bague rotative)
– Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
Dimensions | 182 × 132 × 130 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

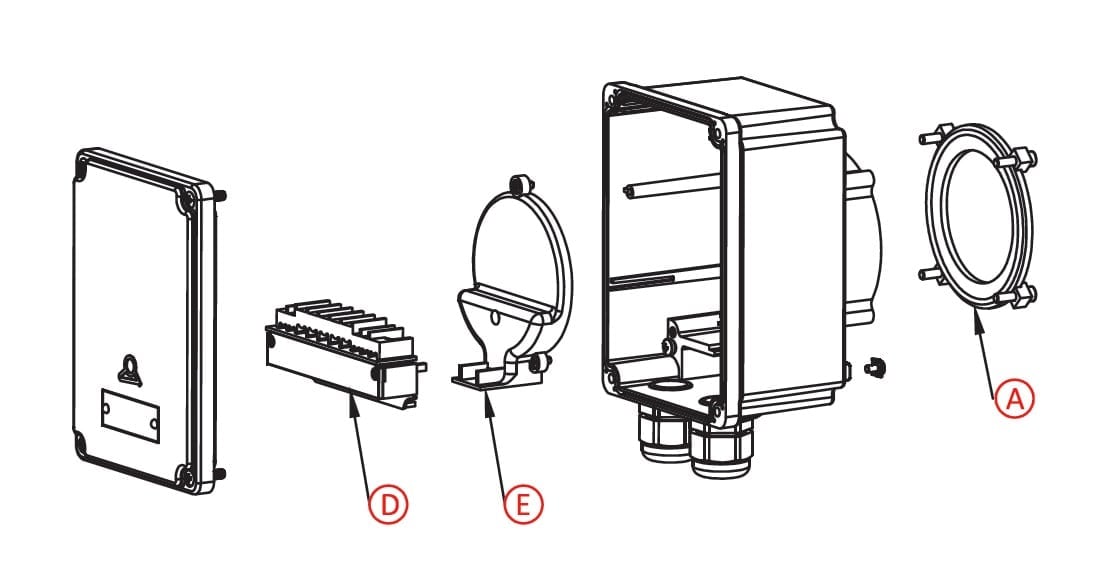

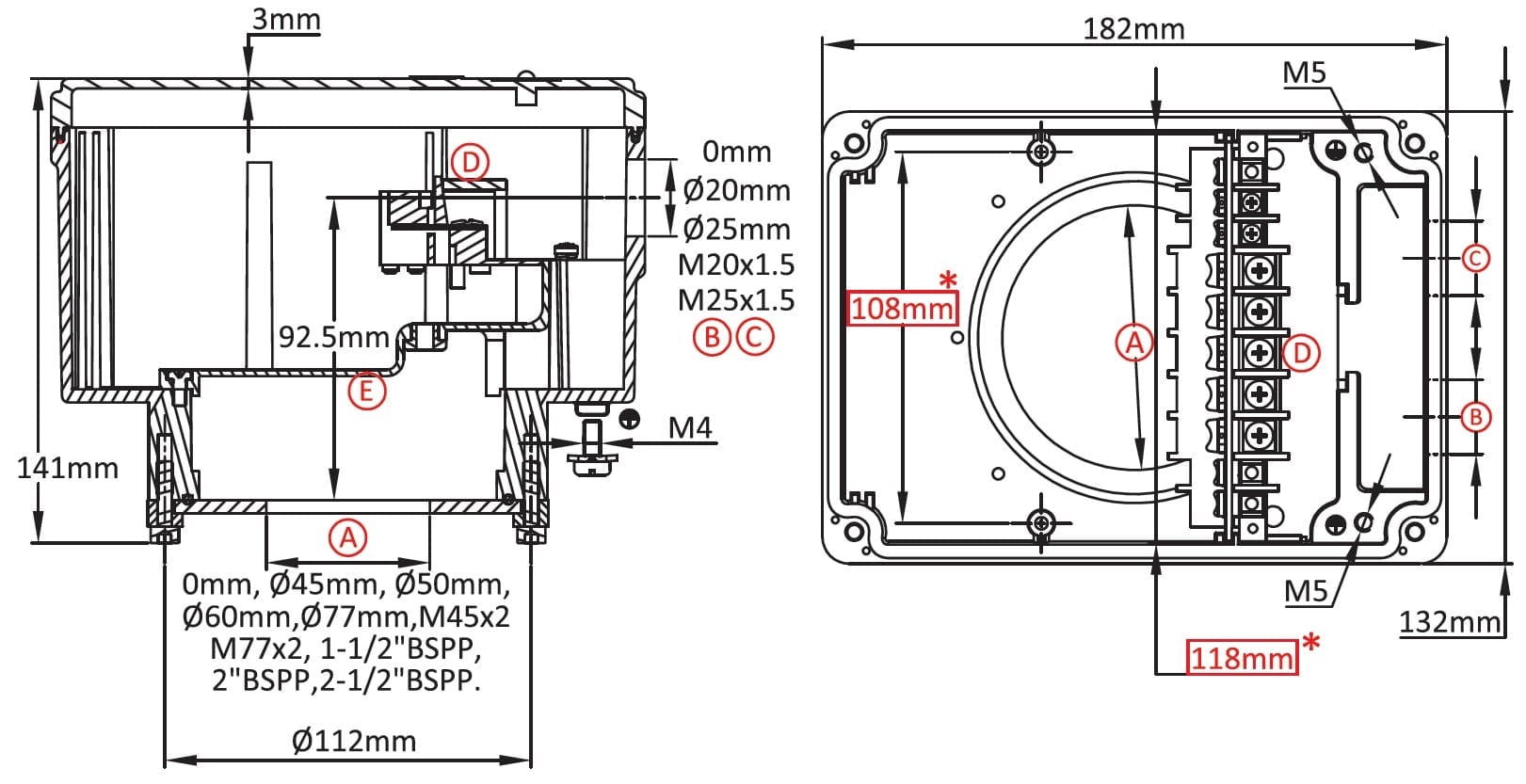

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

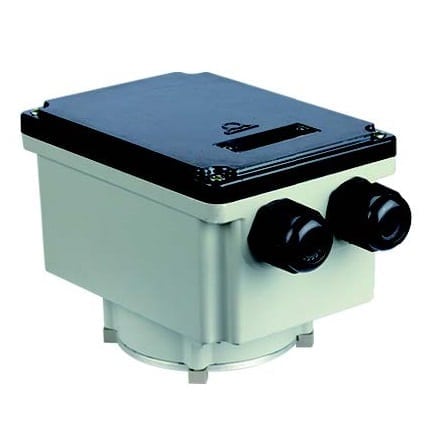

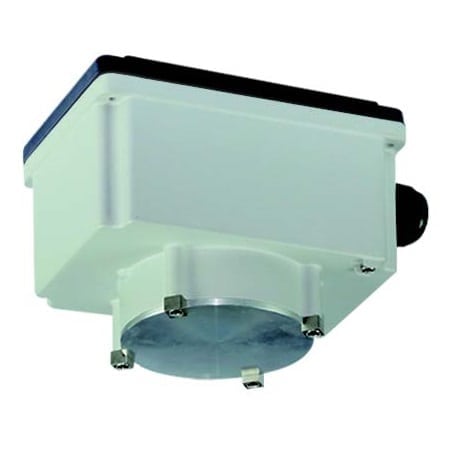

Boitier mixte aluminium et plastique, avec couvercle polycarbonate pour thermoplongeur avec raccord déporté de 30 mm
– Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée ou à bague rotative)
– Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
– Peut recevoir un contacteur de puissance
– Peut recevoir un bornier interne jusqu’à 12 bornes et jusqu’à 10mm²
– Sortie par un ou deux presse-étoupe M25
Dimensions: 182 x 132 x 130
Volume: 2435 cm³
Matière: Aluminium avec couvercle polycarbonate
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Brut | Peint |
0 | 0 | 0 | Y3G10000000J1007 | Y3G10000000J100G |
0 | 20 | 0 | Y3G10000120J1007 | Y3G10000120J100G |
0 | 20 | 20 | Y3G10000220J1007 | Y3G10000220J100G |
0 | 25 | 0 | Y3G10000125J1007 | Y3G10000125J100G |
0 | 25 | 25 | Y3G10000225J1007 | Y3G10000225J100G |
0 | M20×1.5 | 0 | Y3G100001T0J1007 | Y3G100001T0J100G |
0 | M20×1.5 | M20×1.5 | Y3G100002T0J1007 | Y3G100002T0J100G |
0 | M25×1.5 | 0 | Y3G100001T5J1007 | Y3G100001T5J100G |
0 | M25×1.5 | M25×1.5 | Y3G100002T5J1007 | Y3G100002T5J100G |
45 | 0 | 0 | Y3G14500000J1007 | Y3G14500000J100G |
45 | 20 | 0 | Y3G14500120J1007 | Y3G14500120J100G |
45 | 20 | 20 | Y3G14500220J1007 | Y3G14500220J100G |
45 | 25 | 0 | Y3G14500125J1007 | Y3G14500125J100G |
45 | 25 | 25 | Y3G14500225J1007 | Y3G14500225J100G |
45 | M20×1.5 | 0 | Y3G145001T0J1007 | Y3G145001T0J100G |
45 | M20×1.5 | M20×1.5 | Y3G145002T0J1007 | Y3G145002T0J100G |
45 | M25×1.5 | 0 | Y3G145001T5J1007 | Y3G145001T5J100G |
45 | M25×1.5 | M25×1.5 | Y3G145002T5J1007 | Y3G145002T5J100G |
50 | 0 | 0 | Y3G15000000J1007 | Y3G15000000J100G |
50 | 20 | 0 | Y3G15000120J1007 | Y3G15000120J100G |
50 | 20 | 20 | Y3G15000220J1007 | Y3G15000220J100G |
50 | 25 | 0 | Y3G15000125J1007 | Y3G15000125J100G |
50 | 25 | 25 | Y3G15000225J1007 | Y3G15000225J100G |
50 | M20×1.5 | 0 | Y3G150001T0J1007 | Y3G150001T0J100G |
50 | M20×1.5 | M20×1.5 | Y3G150002T0J1007 | Y3G150002T0J100G |
50 | M25×1.5 | 0 | Y3G150001T5J1007 | Y3G150001T5J100G |
50 | M25×1.5 | M25×1.5 | Y3G150002T5J1007 | Y3G150002T5J100G |
60 | 0 | 0 | Y3G16000000J1007 | Y3G16000000J100G |
60 | 20 | 0 | Y3G16000120J1007 | Y3G16000120J100G |
60 | 20 | 20 | Y3G16000220J1007 | Y3G16000220J100G |
60 | 25 | 0 | Y3G16000125J1007 | Y3G16000125J100G |
60 | 25 | 25 | Y3G16000225J1007 | Y3G16000225J100G |
60 | M20×1.5 | 0 | Y3G160001T0J1007 | Y3G160001T0J100G |
60 | M20×1.5 | M20×1.5 | Y3G160002T0J1007 | Y3G160002T0J100G |
60 | M25×1.5 | 0 | Y3G160001T5J1007 | Y3G160001T5J100G |
60 | M25×1.5 | M25×1.5 | Y3G160002T5J1007 | Y3G160002T5J100G |
77 | 0 | 0 | Y3G17700000J1007 | Y3G17700000J100G |
77 | 20 | 0 | Y3G17700120J1007 | Y3G17700120J100G |
77 | 20 | 20 | Y3G17700220J1007 | Y3G17700220J100G |
77 | 25 | 0 | Y3G17700125J1007 | Y3G17700125J100G |
77 | 25 | 25 | Y3G17700225J1007 | Y3G17700225J100G |
77 | M20×1.5 | 0 | Y3G177001T0J1007 | Y3G177001T0J100G |
77 | M20×1.5 | M20×1.5 | Y3G177002T0J1007 | Y3G177002T0J100G |
77 | M25×1.5 | 0 | Y3G177001T5J1007 | Y3G177001T5J100G |
77 | M25×1.5 | M25×1.5 | Y3G177002T5J1007 | Y3G177002T5J100G |
M45×2 | 0 | 0 | Y3G1M450000J1007 | Y3G1M450000J100G |
M45×2 | 20 | 0 | Y3G1M450120J1007 | Y3G1M450120J100G |
M45×2 | 20 | 20 | Y3G1M450220J1007 | Y3G1M450220J100G |
M45×2 | 25 | 0 | Y3G1M450125J1007 | Y3G1M450125J100G |
M45×2 | 25 | 25 | Y3G1M450225J1007 | Y3G1M450225J100G |
M45×2 | M20×1.5 | 0 | Y3G1M4501T0J1007 | Y3G1M4501T0J100G |
M45×2 | M20×1.5 | M20×1.5 | Y3G1M4502T0J1007 | Y3G1M4502T0J100G |
M45×2 | M25×1.5 | 0 | Y3G1M4501T5J1007 | Y3G1M4501T5J100G |
M45×2 | M25×1.5 | M25×1.5 | Y3G1M4502T5J1007 | Y3G1M4502T5J100G |
M77×2 | 0 | 0 | Y3G1M770000J1007 | Y3G1M770000J100G |
M77×2 | 20 | 0 | Y3G1M770120J1007 | Y3G1M770120J100G |
M77×2 | 20 | 20 | Y3G1M770220J1007 | Y3G1M770220J100G |
M77×2 | 25 | 0 | Y3G1M770125J1007 | Y3G1M770125J100G |
M77×2 | 25 | 25 | Y3G1M770225J1007 | Y3G1M770225J100G |
M77×2 | M20×1.5 | 0 | Y3G1M7701T0J1007 | Y3G1M7701T0J100G |
M77×2 | M20×1.5 | M20×1.5 | Y3G1M7702T0J1007 | Y3G1M7702T0J100G |
M77×2 | M25×1.5 | 0 | Y3G1M7701T5J1007 | Y3G1M7701T5J100G |
M77×2 | M25×1.5 | M25×1.5 | Y3G1M7702T5J1007 | Y3G1M7702T5J100G |
1½”BSPP | 0 | 0 | Y3G1BA20000J1007 | Y3G1BA20000J100G |
1½”BSPP | 20 | 0 | Y3G1BA20120J1007 | Y3G1BA20120J100G |
1½”BSPP | 20 | 20 | Y3G1BA20220J1007 | Y3G1BA20220J100G |
1½”BSPP | 25 | 0 | Y3G1BA20125J1007 | Y3G1BA20125J100G |
1½”BSPP | 25 | 25 | Y3G1BA20225J1007 | Y3G1BA20225J100G |
1½”BSPP | M20×1.5 | 0 | Y3G1BA201T0J1007 | Y3G1BA201T0J100G |
1½”BSPP | M20×1.5 | M20×1.5 | Y3G1BA202T0J1007 | Y3G1BA202T0J100G |
1½”BSPP | M25×1.5 | 0 | Y3G1BA201T5J1007 | Y3G1BA201T5J100G |
1½”BSPP | M25×1.5 | M25×1.5 | Y3G1BA202T5J1007 | Y3G1BA202T5J100G |
2″BSPP | 0 | 0 | Y3G1BB20000J1007 | Y3G1BB20000J100G |
2″BSPP | 20 | 0 | Y3G1BB20120J1007 | Y3G1BB20120J100G |
2″BSPP | 20 | 20 | Y3G1BB20220J1007 | Y3G1BB20220J100G |
2″BSPP | 25 | 0 | Y3G1BB20125J1007 | Y3G1BB20125J100G |
2″BSPP | 25 | 25 | Y3G1BB20225J1007 | Y3G1BB20225J100G |
2″BSPP | M20×1.5 | 0 | Y3G1BB201T0J1007 | Y3G1BB201T0J100G |
2″BSPP | M20×1.5 | M20×1.5 | Y3G1BB202T0J1007 | Y3G1BB202T0J100G |
2″BSPP | M25×1.5 | 0 | Y3G1BB201T5J1007 | Y3G1BB201T5J100G |
2″BSPP | M25×1.5 | M25×1.5 | Y3G1BB202T5J1007 | Y3G1BB202T5J100G |
2½”BSPP | 0 | 0 | Y3G1BC20000J1007 | Y3G1BC20000J100G |
2½”BSPP | 20 | 0 | Y3G1BC20120J1007 | Y3G1BC20120J100G |
2½”BSPP | 20 | 20 | Y3G1BC20220J1007 | Y3G1BC20220J100G |
2½”BSPP | 25 | 0 | Y3G1BC20125J1007 | Y3G1BC20125J100G |
2½”BSPP | 25 | 25 | Y3G1BC20225J1007 | Y3G1BC20225J100G |
2½”BSPP | M20×1.5 | 0 | Y3G1BC201T0J1007 | Y3G1BC201T0J100G |
2½”BSPP | M20×1.5 | M20×1.5 | Y3G1BC202T0J1007 | Y3G1BC202T0J100G |
2½”BSPP | M25×1.5 | 0 | Y3G1BC201T5J1007 | Y3G1BC201T5J100G |
2½”BSPP | M25×1.5 | M25×1.5 | Y3G1BC202T5J1007 | Y3G1BC202T5J100G |
Autres diamètres de perçage sur demande.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
