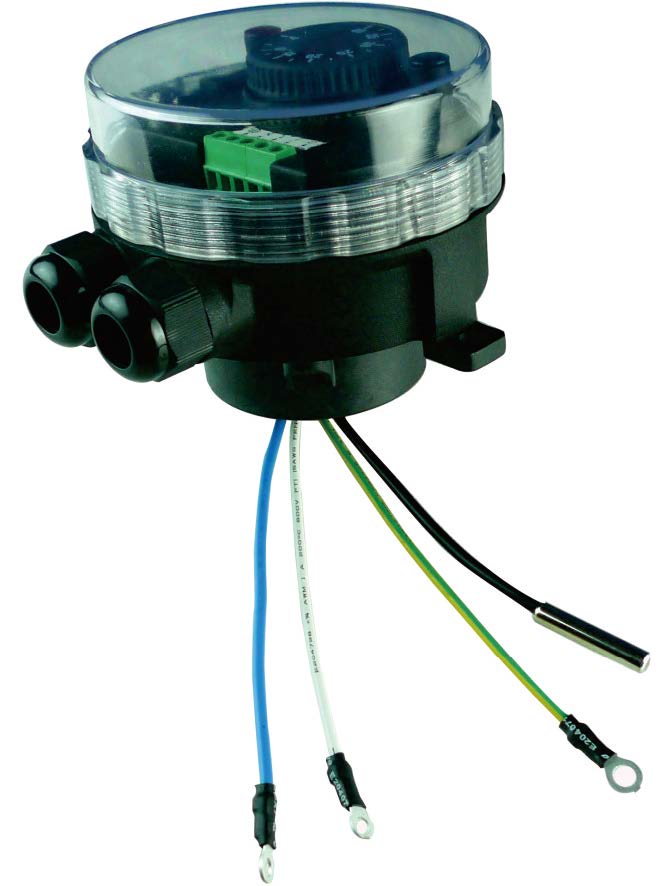

Limiteur de thermoplongeur, fixe, à sécurité positive IP66, IK10

Boîtier de tube thermoplongeur en polypropylène pour environnements acides fortement corrosifs, Y3C6
Limiteurs électroniques réglables à réarmement manuel pour thermoplongeurs, IP66, IK10
– Installations dans lesquelles la résistance aux fortes chutes d’eau est requise. Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Indice de protection mécanique | |
Type de contact | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
ajustement du point de consigne |
Description
Boitier | Type | fonctionnement | Contact | Mesure | Plages °C | Série |
IP66, IK10 | Limiteur | Electronique | SPNC | thermoplongeur | ![]() |
YF83NC |
Matière | ![]() |
![]() |
![]() |
![]() |
||
PA66 & PC |
Applications:
– Installations dans lesquelles la résistance aux fortes chutes d’eau est requise. Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Ces sous-ensembles pré-câblé avec régulation électronique ont été développés pour le montage direct sur des thermoplongeurs avec raccord 1”1/2 ou M45x2, avec double filetage ou platine rotative, pour utilisation en sécurité de température à réarmement manuel de liquides dans des tuyauteries et de réservoirs. Ils sont équipés d’un doigt de gant. Ils conviennent pour des applications en environnement industriel non explosif.
Boitier: Degré de protection IP 66: étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique, dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV. Le boitier comporte dans sa partie inférieure une pièce d’adaptation démontable pour le montage direct de raccords de thermoplongeurs.
Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.
Action: Thermostat électronique de régulation à microprocesseur, action de coupure à réarmement manuel.
Plages de réglage: 4-40°C (40-105°F); 30-90°C (85-195°F); 30-110°C (85-230°F);
Différentielle: La différentielle de réarmement est préréglée au minimum, mais peut être augmentée par un potentiomètre situé sous le bouton de réglage du point de consigne.
Elément sensible: La sonde NTC (10KOhms @25°C), 5mm x 30mm, sort par la partie inférieure du boitier pour se monter dans le doigt de gant du thermoplongeur
Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. L’alimentation 230V phase et neutre est nécessaire pour ces lampes témoins).
Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégré. Un des deux presse-étoupes est obturé.
Raccordement électrique: Sur bornier à vis.
Sortie par l’orifice inférieur par fils 1.5mm² isolés FEP et équipés de cosses rondes pour les bornes des éléments chauffants.
Mise à la terre : Borne à vis interne et fil équipé d’une cosse ronde pour connexion sur le raccord du thermoplongeur.

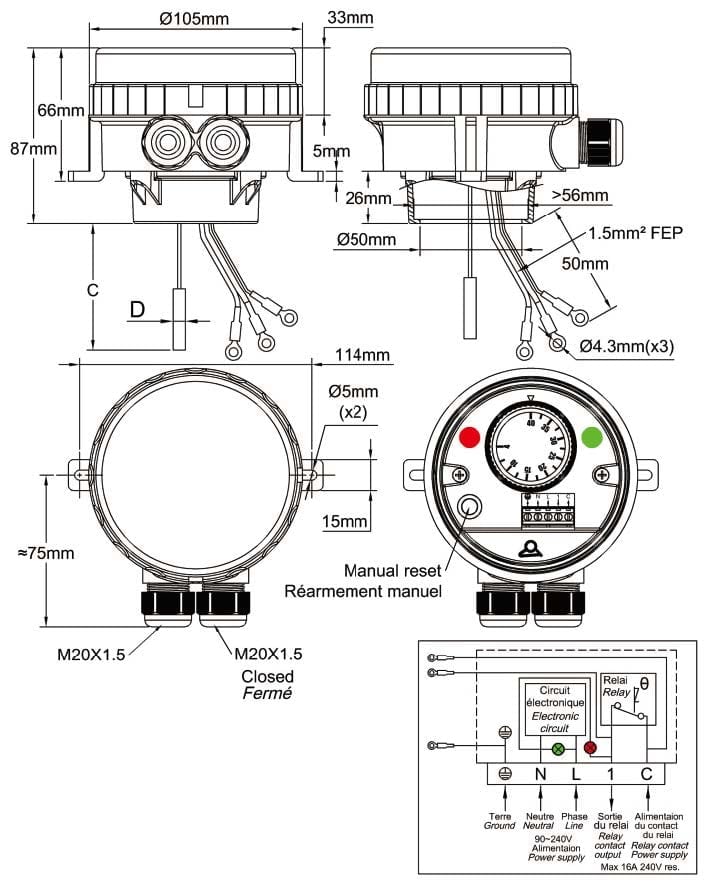

Fixation: Par le raccord du thermoplongeur ou par deux pattes, trous de fixation avec entre axe 114mm pour vis dia 4 à 5mm.
Identification: Plaque d’identification sur face arrière.
Contact: 16A (2,6), 250V alternatif. Contact à ouverture par élévation de température.
Durée de vie électrique: > 100.000 cycles.
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 2PE2N6.
Références principales
Plages de réglage °C (°F) | Références avec contact à ouverture par élévation de température | Longueur du câble de la sonde NTC (C, mm) |
4-40°C (40-105°F) | YF83NC04040118UJ | 110 |
4-40°C (40-105°F) | YF83NC04040178UJ | 170 |
4-40°C (40-105°F) | YF83NC04040238UJ | 230 |
4-40°C (40-105°F) | YF83NC04040308UJ | 300 |
4-40°C (40-105°F) | YF83NC04040458UJ | 450 |
4-40°C (40-105°F) | YF83NC04040608UJ | 600 |
30-90°C (85-195°F) | YF83NC30090118UJ | 110 |
30-90°C (85-195°F) | YF83NC30090178UJ | 170 |
30-90°C (85-195°F) | YF83NC30090238UJ | 230 |
30-90°C (85-195°F) | YF83NC30090308UJ | 300 |
30-90°C (85-195°F) | YF83NC30090458UJ | 450 |
30-90°C (85-195°F) | YF83NC30090608UJ | 600 |
30-110°C (85-230°F) | YF83NC30110118UJ | 110 |
30-110°C (85-230°F) | YF83NC30110178UJ | 170 |
30-110°C (85-230°F) | YF83NC30110238UJ | 230 |
30-110°C (85-230°F) | YF83NC30110308UJ | 300 |
30-110°C (85-230°F) | YF83NC30110458UJ | 450 |
30-110°C (85-230°F) | YF83NC30110608UJ | 600 |
Téléchargements
Fiche technique
