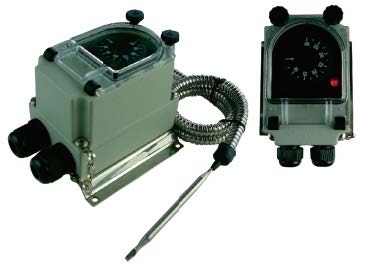

Thermostats à bulbe et capillaire, IP65, IK10

Mesure à distance en applications générales en environnement industriel non explosif, température de liquides ou de gaz. Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.

Matière du boitier

Couleur

Indice de protection IP

Indice de protection mécanique
Type de contact

Matière des contacts

Pouvoir de coupure

tension
Durée de vie électrique (Nb de cycles en conditions nominales)
type de prise de mesure

Elément sensible

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP65, IK10 Régulation Mécanique SPDT à distance Y1I8G&   Y1G8G
Matière
Aluminium

Applications

Mesure à distance en applications générales en environnement industriel non explosif, température de liquides ou de gaz. Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.

Caractéristiques techniques

Boitier: Aluminium, IP65, IK10, avec platine de fixation murale en acier inoxydable 304 écartant l’élément de mesure de la paroi de fixation. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.

Plages de réglage: -35+35°C (-30+95°F); -10+40°C (15-105°F); 4-40°C (40-105°F); 0-60°C (32-140°F); 0-90°C (32-195°F); 30-90°C (85-195°F); 30-110°C (85-230°F); 50-200°C (120-390°F); 50-300°C (120-570°F); 100-400°C (210-750°F); 100-500°C (210-930°F)

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Les modèles à réglage sous hublot comportent un couvercle en polycarbonate transparent permettant de voir l’état de la lampe témoin et le réglage du point de consigne. Graduations en °F disponibles en option.

Action: Thermostat de régulation.

Elément sensible: Bulbe à dilatation de liquide et capillaire. Le capillaire est protégé par une gaine annelée en acier inoxydable terminée par un embout silicone. Un embout plastique encliquetable fourni en accessoire standard permet le verrouillage de la gaine métallique flexible dans un doigt de gant (Voir doigts de gants dans la section accessoires).

Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).

Mise à la terre : Interne et externe

Lampe témoin: Permet de visualiser l’état de sortie du contact du thermostat. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin)

Alimentation électrique: 2 presse-étoupes M20, PA66 noir.

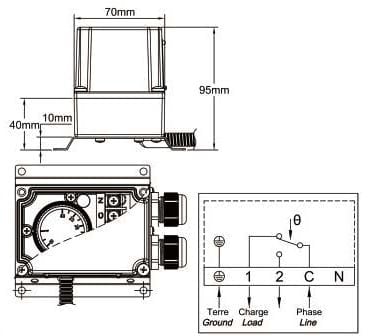

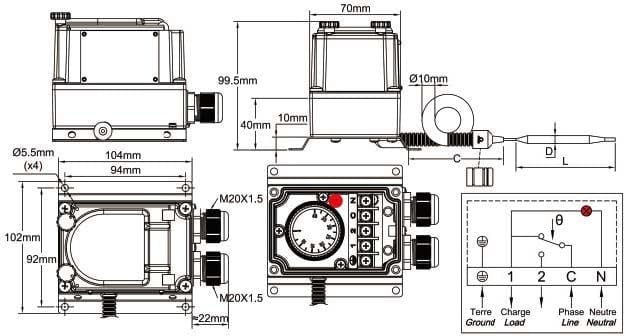

Fixation: Murale, par 4 vis dia 4 à 5mm sur la paroi, entre axe 94 x 92 mm

Identification: Plaque d’identification métallique, rivetée

Contact: Inverseur

Pouvoir de coupure, charges résistives:

-Contact à ouverture par hausse (C-1):

  • 16A 250V, 50 ~60Hz: >100000 cycles,
  • 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
  • 10A 400V, 50 ~60Hz: ≥ 50000 cycles.

-Contact à fermeture par hausse (C-2):

  • 6A 250V 50 ~60Hz: >100000 cycles

Pouvoir de coupure, charges inductives:

-Contact à ouverture par hausse (C-1):

  • 2,6A 250V 50 ~60Hz: >100000 cycles

-Contact à fermeture par hausse (C-2):

  • 0.6 A 250V 50 ~60Hz: >100000 cycles

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G.
