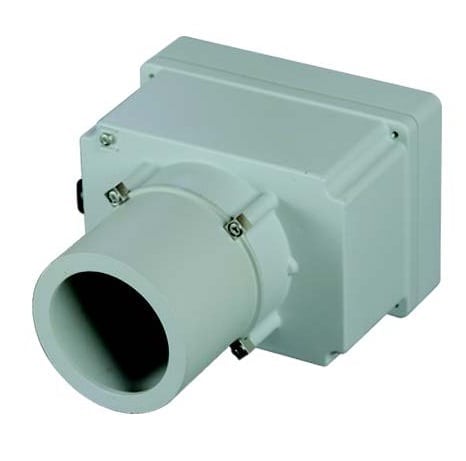

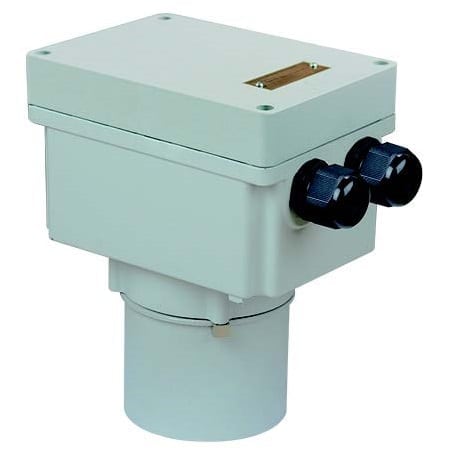

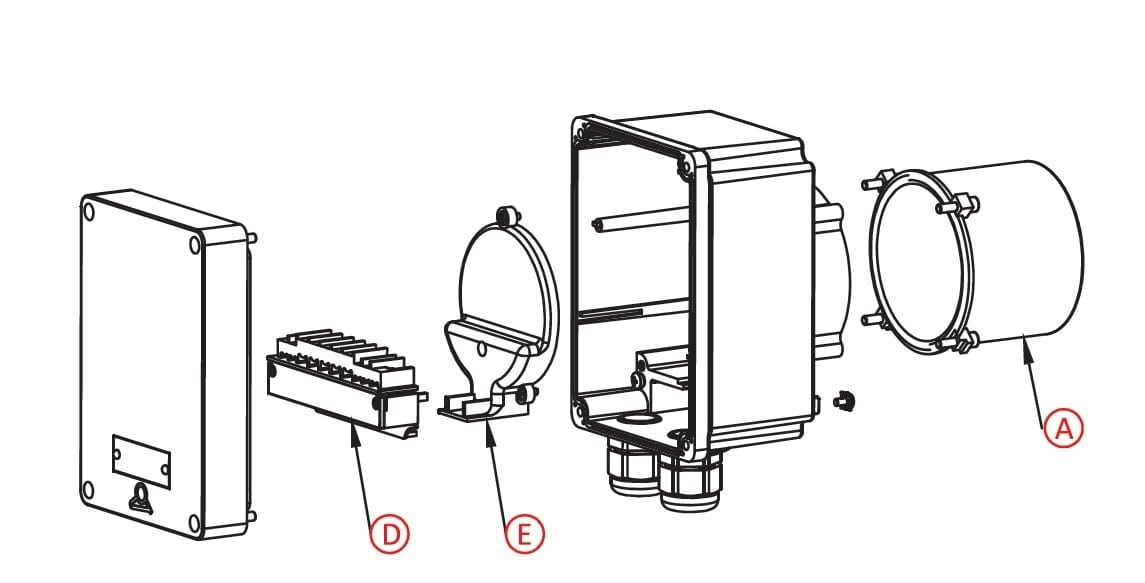

Boitier de thermoplongeur tout aluminium avec raccord déporté de 120mm, Y310
– Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée, à bague rotative)
– Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
– Peut recevoir un contacteur de puissance
– Peut recevoir un bornier interne jusqu’à 12 bornes et jusqu’à 10mm²
Dimensions | 182 × 132 × 225 mm |
---|---|
Indice de protection IP | |
Matière du boitier |

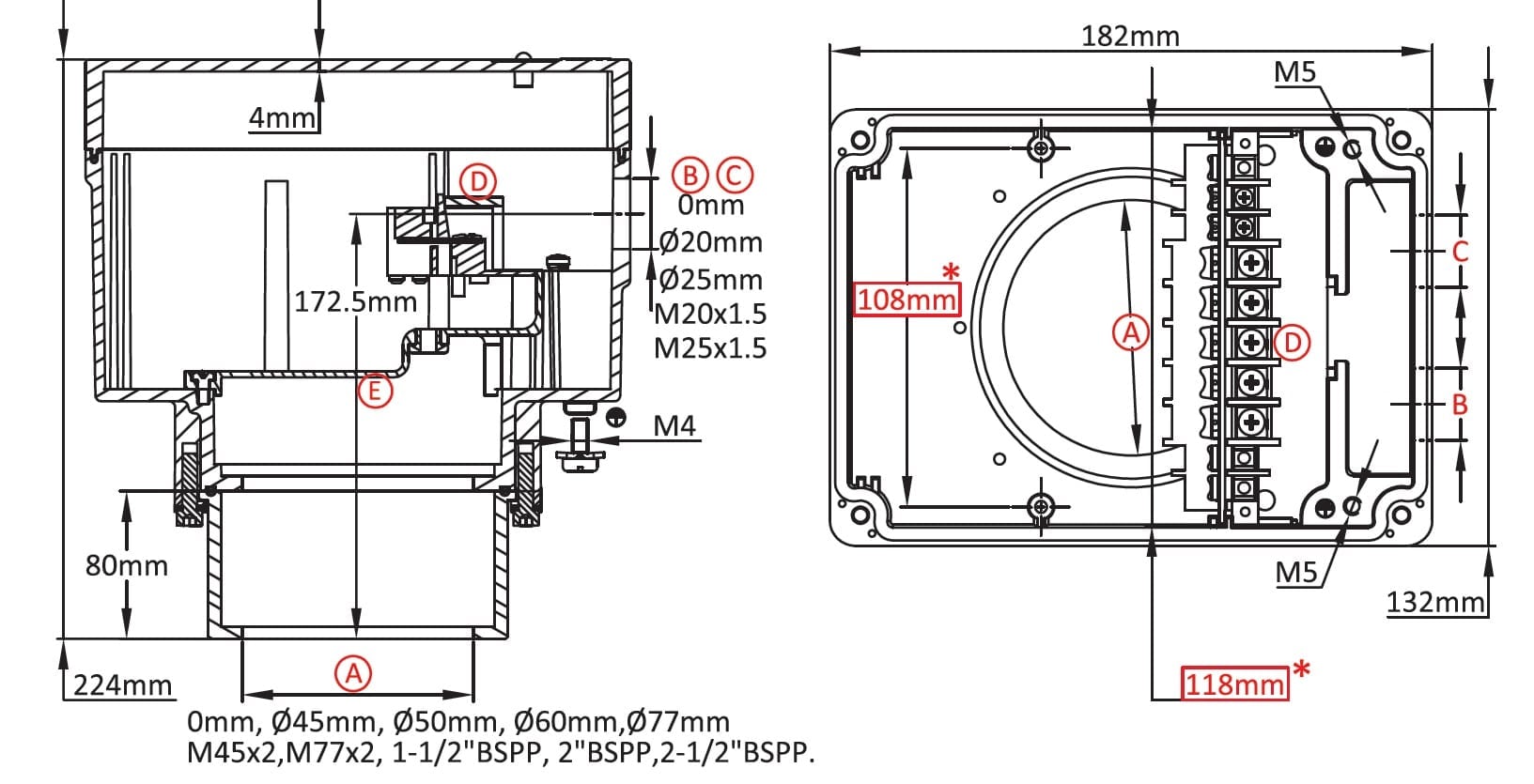

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Boitier de thermoplongeur tout aluminium avec raccord déporté de 120mm
– Peut recevoir tous type de raccords jusqu’à M77x2 (à bague filetée, à bague rotative)
– Jusqu’à 2″, les raccords sont montés sur une platine aluminium qu’il est possible de faire tourner pour orienter le boitier lors de l’installation, sans avoir à l’ouvrir
– Peut recevoir un contacteur de puissance
– Peut recevoir un bornier interne jusqu’à 12 bornes et jusqu’à 10mm²
– Sortie par un ou deux presse-étoupe M25
Dimensions: 182 x 132 x 225
Volume: 3426 cm³
Matière: Aluminium
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Non peint | Peint |
0 | 0 | 0 | Y3100000000J1007 | Y3100000000J100G |
0 | 20 | 0 | Y3100000120J1007 | Y3100000120J100G |
0 | 20 | 20 | Y3100000220J1007 | Y3100000220J100G |
0 | 25 | 0 | Y3100000125J1007 | Y3100000125J100G |
0 | 25 | 25 | Y3100000225J1007 | Y3100000225J100G |
0 | M20×1.5 | 0 | Y31000001T0J1007 | Y31000001T0J100G |
0 | M20×1.5 | M20×1.5 | Y31000002T0J1007 | Y31000002T0J100G |
0 | M25×1.5 | 0 | Y31000001T5J1007 | Y31000001T5J100G |
0 | M25×1.5 | M25×1.5 | Y31000002T5J1007 | Y31000002T5J100G |
45 | 0 | 0 | Y3104500000J1007 | Y3104500000J100G |
45 | 20 | 0 | Y3104500120J1007 | Y3104500120J100G |
45 | 20 | 20 | Y3104500220J1007 | Y3104500220J100G |
45 | 25 | 0 | Y3104500125J1007 | Y3104500125J100G |
45 | 25 | 25 | Y3104500225J1007 | Y3104500225J100G |
45 | M20×1.5 | 0 | Y31045001T0J1007 | Y31045001T0J100G |
45 | M20×1.5 | M20×1.5 | Y31045002T0J1007 | Y31045002T0J100G |
45 | M25×1.5 | 0 | Y31045001T5J1007 | Y31045001T5J100G |
45 | M25×1.5 | M25×1.5 | Y31045002T5J1007 | Y31045002T5J100G |
50 | 0 | 0 | Y3105000000J1007 | Y3105000000J100G |
50 | 20 | 0 | Y3105000120J1007 | Y3105000120J100G |
50 | 20 | 20 | Y3105000220J1007 | Y3105000220J100G |
50 | 25 | 0 | Y3105000125J1007 | Y3105000125J100G |
50 | 25 | 25 | Y3105000225J1007 | Y3105000225J100G |
50 | M20×1.5 | 0 | Y31050001T0J1007 | Y31050001T0J100G |
50 | M20×1.5 | M20×1.5 | Y31050002T0J1007 | Y31050002T0J100G |
50 | M25×1.5 | 0 | Y31050001T5J1007 | Y31050001T5J100G |
50 | M25×1.5 | M25×1.5 | Y31050002T5J1007 | Y31050002T5J100G |
60 | 0 | 0 | Y3106000000J1007 | Y3106000000J100G |
60 | 20 | 0 | Y3106000120J1007 | Y3106000120J100G |
60 | 20 | 20 | Y3106000220J1007 | Y3106000220J100G |
60 | 25 | 0 | Y3106000125J1007 | Y3106000125J100G |
60 | 25 | 25 | Y3106000225J1007 | Y3106000225J100G |
60 | M20×1.5 | 0 | Y31060001T0J1007 | Y31060001T0J100G |
60 | M20×1.5 | M20×1.5 | Y31060002T0J1007 | Y31060002T0J100G |
60 | M25×1.5 | 0 | Y31060001T5J1007 | Y31060001T5J100G |
60 | M25×1.5 | M25×1.5 | Y31060002T5J1007 | Y31060002T5J100G |
77 | 0 | 0 | Y3107700000J1007 | Y3107700000J100G |
77 | 20 | 0 | Y3107700120J1007 | Y3107700120J100G |
77 | 20 | 20 | Y3107700220J1007 | Y3107700220J100G |
77 | 25 | 0 | Y3107700125J1007 | Y3107700125J100G |
77 | 25 | 25 | Y3107700225J1007 | Y3107700225J100G |
77 | M20×1.5 | 0 | Y31077001T0J1007 | Y31077001T0J100G |
77 | M20×1.5 | M20×1.5 | Y31077002T0J1007 | Y31077002T0J100G |
77 | M25×1.5 | 0 | Y31077001T5J1007 | Y31077001T5J100G |
77 | M25×1.5 | M25×1.5 | Y31077002T5J1007 | Y31077002T5J100G |
M45×2 | 0 | 0 | Y310M450000J1007 | Y310M450000J100G |
M45×2 | 20 | 0 | Y310M450120J1007 | Y310M450120J100G |
M45×2 | 20 | 20 | Y310M450220J1007 | Y310M450220J100G |
M45×2 | 25 | 0 | Y310M450125J1007 | Y310M450125J100G |
M45×2 | 25 | 25 | Y310M450225J1007 | Y310M450225J100G |
M45×2 | M20×1.5 | 0 | Y310M4501T0J1007 | Y310M4501T0J100G |
M45×2 | M20×1.5 | M20×1.5 | Y310M4502T0J1007 | Y310M4502T0J100G |
M45×2 | M25×1.5 | 0 | Y310M4501T5J1007 | Y310M4501T5J100G |
M45×2 | M25×1.5 | M25×1.5 | Y310M4502T5J1007 | Y310M4502T5J100G |
M77×2 | 0 | 0 | Y310M770000J1007 | Y310M770000J100G |
M77×2 | 20 | 0 | Y310M770120J1007 | Y310M770120J100G |
M77×2 | 20 | 20 | Y310M770220J1007 | Y310M770220J100G |
M77×2 | 25 | 0 | Y310M770125J1007 | Y310M770125J100G |
M77×2 | 25 | 25 | Y310M770225J1007 | Y310M770225J100G |
M77×2 | M20×1.5 | 0 | Y310M7701T0J1007 | Y310M7701T0J100G |
M77×2 | M20×1.5 | M20×1.5 | Y310M7702T0J1007 | Y310M7702T0J100G |
M77×2 | M25×1.5 | 0 | Y310M7701T5J1007 | Y310M7701T5J100G |
M77×2 | M25×1.5 | M25×1.5 | Y310M7702T5J1007 | Y310M7702T5J100G |
1½ »BSPP | 0 | 0 | Y310BA20000J1007 | Y310BA20000J100G |
1½ »BSPP | 20 | 0 | Y310BA20120 J1007 | Y310BA20120 J100G |
1½ »BSPP | 20 | 20 | Y310BA20220J1007 | Y310BA20220J100G |
1½ »BSPP | 25 | 0 | Y310BA20125J1007 | Y310BA20125J100G |
1½ »BSPP | 25 | 25 | Y310BA20225J1007 | Y310BA20225J100G |
1½ »BSPP | M20×1.5 | 0 | Y310BA201T0J1007 | Y310BA201T0J100G |
1½ »BSPP | M20×1.5 | M20×1.5 | Y310BA202T0J1007 | Y310BA202T0J100G |
1½ »BSPP | M25×1.5 | 0 | Y310BA201T5J1007 | Y310BA201T5J100G |
1½ »BSPP | M25×1.5 | M25×1.5 | Y310BA202T5J1007 | Y310BA202T5J100G |
2″BSPP | 0 | 0 | Y310BB20000J1007 | Y310BB20000J100G |
2″BSPP | 20 | 0 | Y310BB20120J1007 | Y310BB20120J100G |
2″BSPP | 20 | 20 | Y310BB20220J1007 | Y310BB20220J100G |
2″BSPP | 25 | 0 | Y310BB20125J1007 | Y310BB20125J100G |
2″BSPP | 25 | 25 | Y310BB20225J1007 | Y310BB20225J100G |
2″BSPP | M20×1.5 | 0 | Y310BB201T0J1007 | Y310BB201T0J100G |
2″BSPP | M20×1.5 | M20×1.5 | Y310BB202T0J1007 | Y310BB202T0J100G |
2″BSPP | M25×1.5 | 0 | Y310BB201T5J1007 | Y310BB201T5J100G |
2″BSPP | M25×1.5 | M25×1.5 | Y310BB202T5J1007 | Y310BB202T5J100G |
2½ »BSPP | 0 | 0 | Y310BC20000J1007 | Y310BC20000J100G |
2½ »BSPP | 20 | 0 | Y310BC20120J1007 | Y310BC20120J100G |
2½ »BSPP | 20 | 20 | Y310BC20220 J1007 | Y310BC20220J100G |
2½ »BSPP | 25 | 0 | Y310BC20125 J1007 | Y310BC20125J100G |
2½ »BSPP | 25 | 25 | Y310BC20225 J1007 | Y310BC20225J100G |
2½ »BSPP | M20×1.5 | 0 | Y310BC201T0 J1007 | Y310BC201T0J100G |
2½ »BSPP | M20×1.5 | M20×1.5 | Y310BC202T0 J1007 | Y310BC202T0 J100G |
2½ »BSPP | M25×1.5 | 0 | Y310BC201T5 J1007 | Y310BC201T5J100G |
2½ »BSPP | M25×1.5 | M25×1.5 | Y310BC202T5 J1007 | Y310BC202T5J100G |
Autres diamètres de perçage sur demande.
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
