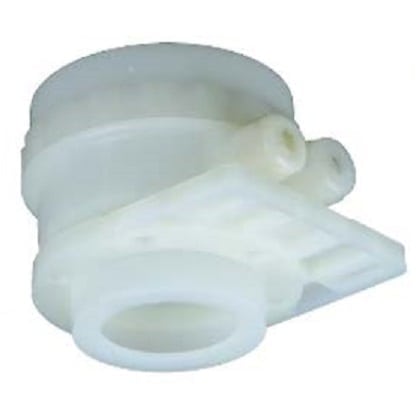

Boîtier de thermoplongeur en PVDF pour environnements acides fortement corrosifs, Y3E7
Visserie: Aucune visserie externe sur le boitier.
Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s’effectuer à la main ou avec une clef à ergots disponible en accessoire.

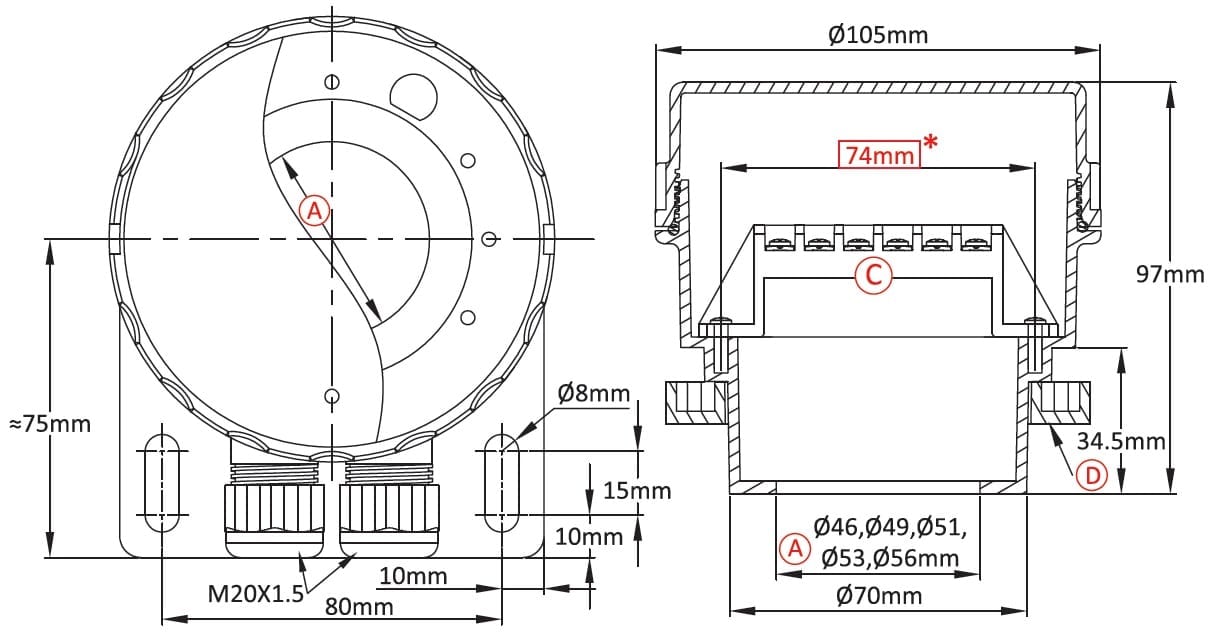

| Dimensions | 105 × 105 × 95 mm |
|---|---|
| Matière du boitier | |
| Indice de protection IP | |
| Volume (cm³) |
Matiere: Capot et couvercle en PVDF
Visserie: Aucune visserie externe sur le boitier.
Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s’effectuer à la main ou avec une clef à ergots disponible en accessoire.
Presse étoupes: 2 presse-étoupes M20. Le corps des presse-étoupes est moulé avec le fond du boitier afin d’éviter les risques de fuite. Les écrous de serrage des garnitures sont moulés dans la même matière que le boitier. Les garnitures sont en élastomère fluoré de type Viton (Aussi nommé FKM selon ASTM et FPM selon DIN/ISO)
Tenue en température:
- Corps en PVDF (blanc) avec couvercle en PVDF blanc non transparent : Pour utilisation à des températures de bains supérieures à 90°C et jusqu’à 110°C ou à des produits chimiques fortement oxydants par exemple électrolyte au chrome ou solution d’acide nitrique (HNO3). Résistance mécanique du boitier réduite (IK10)

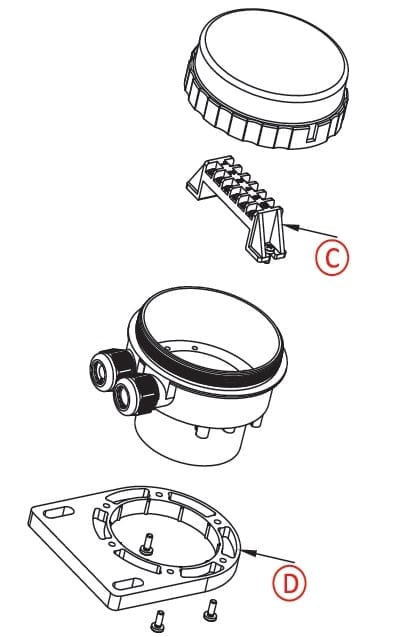

Supports d’accessoires: Ce boitier comporte deux taraudages M4 entre axe 74mm permettant de monter un bornier de raccordement BE6E6000000MP000 sur le fond.
Montage en bordure de cuve: Le montage en bordure de cuve se fait avec la bride 66Y3C6B1001Q en polypropylène ou 66Y3C6B1001R en PVDF. Le boitier rentre en forçant légèrement dans cette bride. Il est possible de la verrouiller à l’aide des 6 vis en titane qui sont fournies.
Instrumentation: Ces boîtiers peuvent recevoir, en plus des éléments chauffants, les mêmes options de régulation ou de mesure de température que la série YF5, à condition que le barillet des résistances chauffantes comporte un trou central pour le passage des éléments de mesure, et une zone non chauffante en partie inférieure pour pouvoir y placer la sonde ou le bulbe. Consultez notre service technique.
Références principales
Accessoires

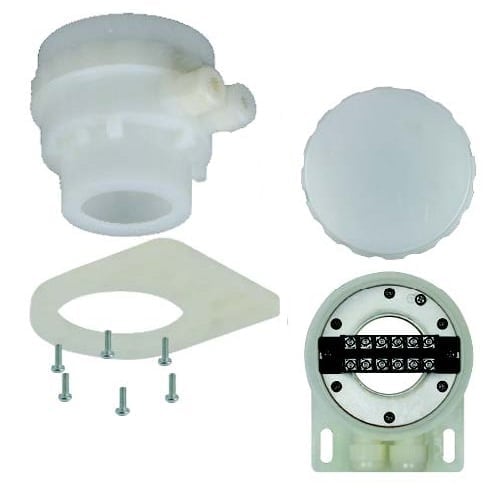

| Bornier en PA66, à 6 pôles | Clef de serrage de couvercle | Platine de montage en bord de cuve, PP ou PVDF | Tube plongeur titane ou inox 316L dia 50mm | Tube plongeur Quartz dia 55mm | Raccords rotatifs ou double filetage | ||
 |
 |
 |
 |
 |
 |
||
 |
 |
 |
 |
 |
Totalité de la gamme et références des raccords, joints et écrous: voir la section accessoires de thermoplongeur |
||
|
66Y3C6HW001 |
PP | 66Y3C6B1001Q | 316L | 66Y3C61605010xxx | 66Y3C6QU05525xxx | ||
|
PVDF |
66Y3C6B1001R |
316L-
Ti |
66Y3C6T605010xxx |
xxx=L in mm |
|||
| Ti | 66Y3CTI05010xxx | ||||||
| xxx=L in mm | |||||||
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
