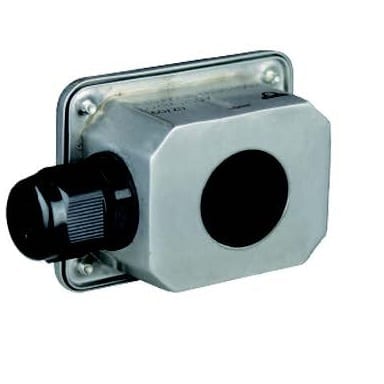

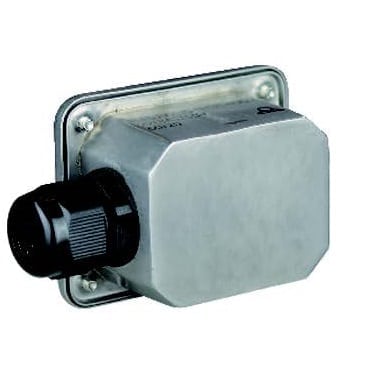

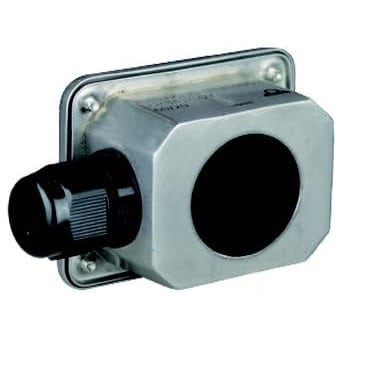

Boitier miniature de capteur de température, détecteur de niveau, Y3L1

– Couvercle plat
– Fond plat ou fond percé pour raccord
– Perçage pour un presse-étoupe M20

Dimensions	75 × 60 × 44 mm
Indice de protection IP	IP69K
Indice de protection mécanique	IK7
Matière du boitier	304, 316, Acier inoxydable
Volume (cm³)	111

Réf. : Y3L1 Catégories : Boitiers de thermoplongeur, Boitiers métalliques Étiquettes : thermoplongeur, IP69K, Emboutissage profond

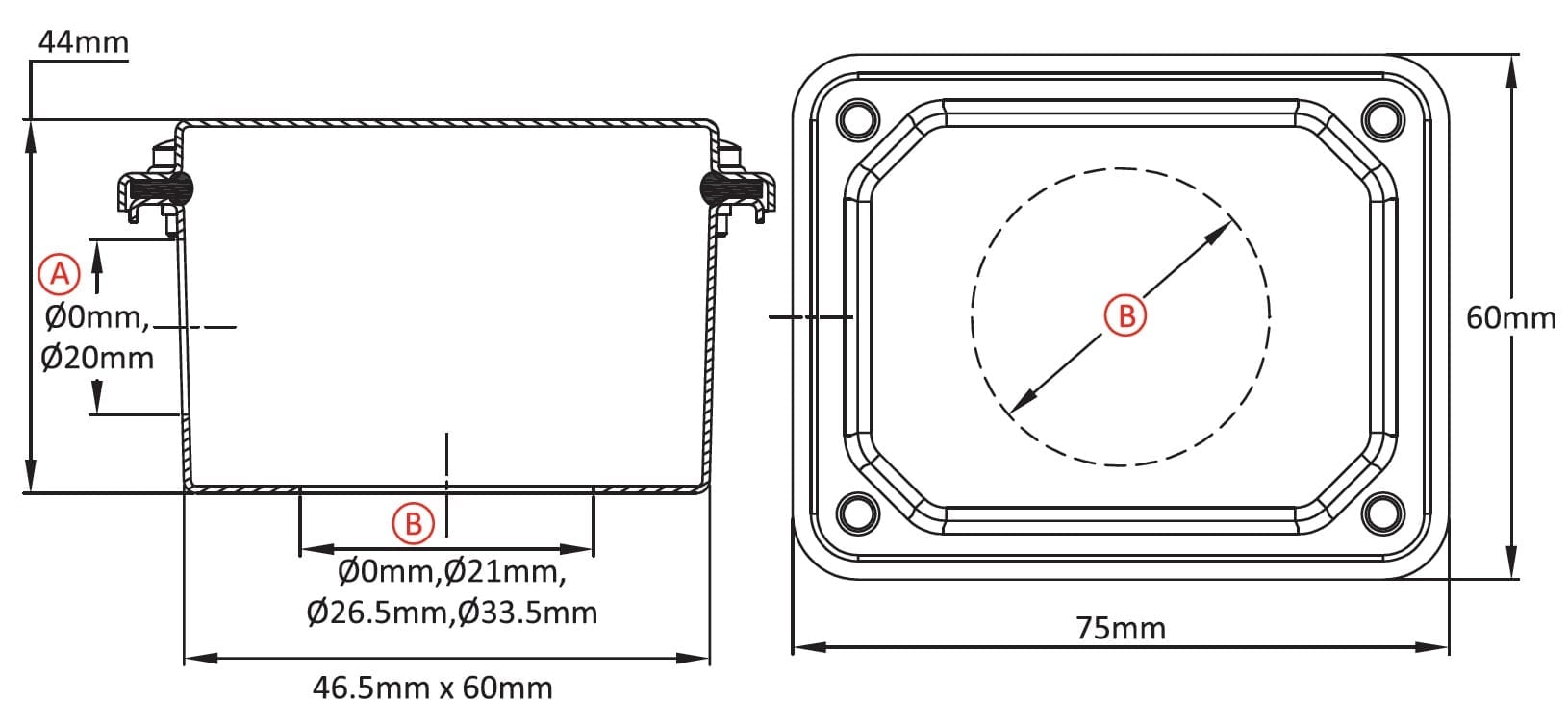

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier miniature de capteur de température, détecteur de niveau
– Couvercle plat
– Fond plat ou fond percé pour raccord
– Perçage pour un presse-étoupe M20

Dimensions: 75 x 60 x 44 mm

Volume: 111 cm³

Matière: Acier inoxydable 304 ou 316

Indice de protection: IP69K

Indice de résistance mécanique: IK7

Références principales

Afficher les références

Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Fiche technique Y3L1

Plans

Bases pratiques associées à ce produit

Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
Comparaison des différents types de raccords de thermoplongeurs
Il existe en Europe deux types de filetage courants pour les raccords de thermoplongeurs. - Le filetage selon ISO 228-1 dit aussi BSPP, ou pas du gaz cylindrique (G). - Le filetage métrique au pas de 2mm selon ISO 965-1, peu utilisé, résultat d’une tentative de remplacement des filetages ISO- 228-1 au milieu du 20ème siècle.
Guide pratique pour la sélection d’un thermoplongeur
Les courbes ci-dessous ont été obtenues par des essais réalisés dans notre laboratoire. Les courbes ont été lissées informatiquement, et sont données uniquement à titre informatif. Elles ne sont représentatives que pour les puissances indiquées.
Matières premières

A (mm)	B(mm)	304	316
0	0	Y3L1000000000008	Y3L1000000000009
0	21	Y3L1210000000008	Y3L1210000000009
0	26.5	Y3L1265000000008	Y3L1265000000009
0	33.5	Y3L1335000000008	Y3L1335000000009
20	0	Y3L1000120000008	Y3L1000120000009
20	21	Y3L1210120000008	Y3L1210120000009
20	26.5	Y3L1265120000008	Y3L1265120000009
20	33.5	Y3L1335120000008	Y3L1335120000009
