Boitier tout aluminium pour thermoplongeur ou instrumentation comportant des relais statiques, Y3H3
– La face arrière comporte des ailettes pour refroidir les relais statiques
– Taille compatible avec un relais statique tripolaire ou 3 relais statiques unipolaires
– Comporte des glissières pour circuits imprimés
Dimensions | 96 × 132 × 182 mm |
---|---|
Indice de protection IP | |
Matière du boitier | |
Volume (cm³) |
Description

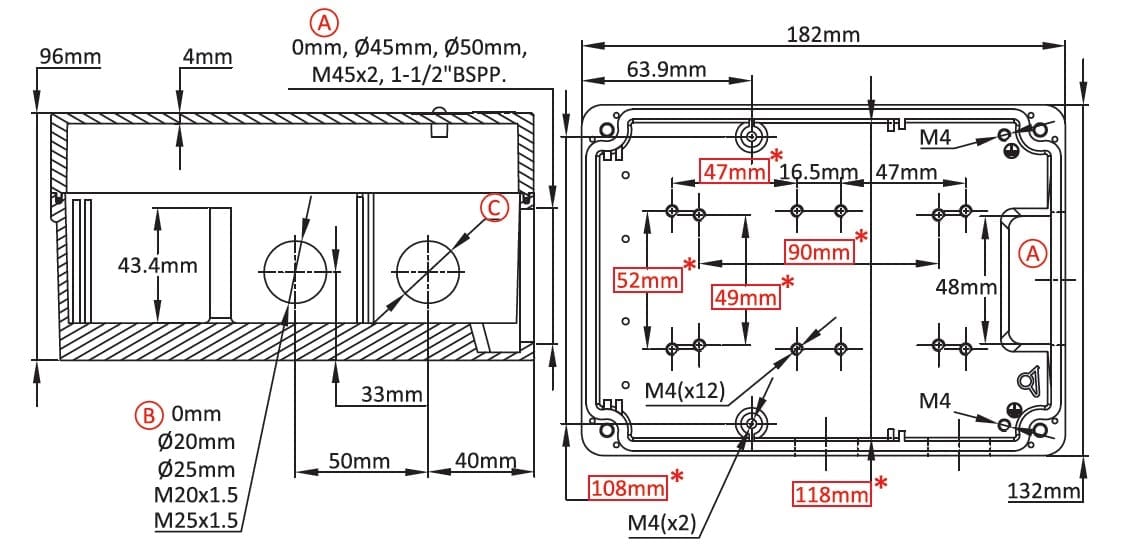

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

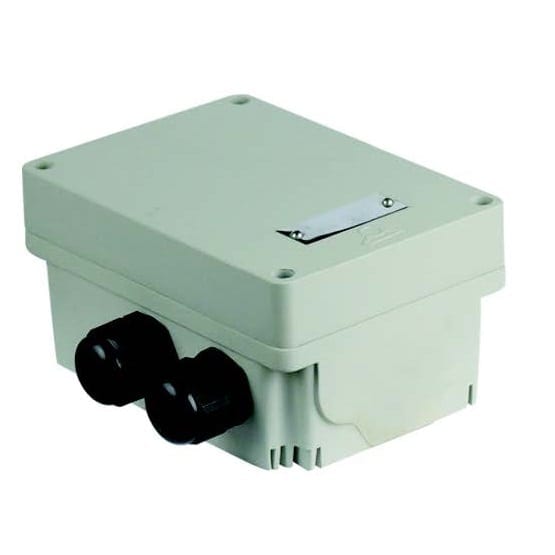

Boitier tout aluminium pour thermoplongeur ou instrumentation comportant des relais statiques

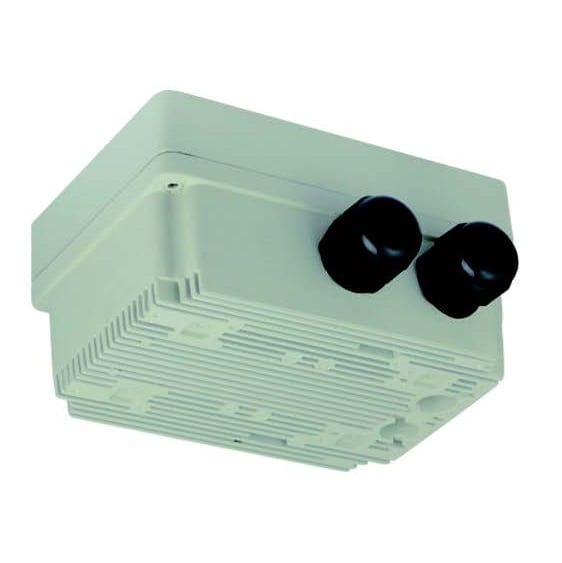

– La face arrière comporte des ailettes pour refroidir les relais statiques
– Taille compatible avec un relais statique tripolaire ou 4 relais statiques unipolaires
– Comporte des glissières pour circuits imprimés
-Peut recevoir un perçage sur la face de 96x132mm pour raccords 1″1/4, 1″1/2 et M45x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Sortie par un, deux ou trois presseétoupe M20 ou M25 sur faces de 182 x 96mm
Dimensions: 96 x 132 x 182 mm
Volume: 2050 cm³
Matière: Aluminium
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Brut | Peint |
0 | 0 | 0 | Y3H3000000000007 | Y3H300000000000G |
0 | 20 | 0 | Y3H3000012000007 | Y3H300001200000G |
0 | 20 | 20 | Y3H3000022000007 | Y3H300002200000G |
0 | 25 | 0 | Y3H3000012500007 | Y3H300001250000G |
0 | 25 | 25 | Y3H3000022500007 | Y3H300002250000G |
0 | M20*1.5 | 0 | Y3H300001T000007 | Y3H300001T00000G |
0 | M20*1.5 | M20*1.5 | Y3H300002T000007 | Y3H300002T00000G |
0 | M25*1.5 | 0 | Y3H300001T500007 | Y3H300001T50000G |
0 | M25*1.5 | M25*1.5 | Y3H300002T500007 | Y3H300002T50000G |
45 | 0 | 0 | Y3H3450000000007 | Y3H345000000000G |
45 | 20 | 0 | Y3H3450012000007 | Y3H345001200000G |
45 | 20 | 20 | Y3H3450022000007 | Y3H345002200000G |
45 | 25 | 0 | Y3H3450012500007 | Y3H345001250000G |
45 | 25 | 25 | Y3H3450022500007 | Y3H345002250000G |
45 | M20*1.5 | 0 | Y3H345001T000007 | Y3H345001T00000G |
45 | M20*1.5 | M20*1.5 | Y3H345002T000007 | Y3H345002T00000G |
45 | M25*1.5 | 0 | Y3H345001T500007 | Y3H345001T50000G |
45 | M25*1.5 | M25*1.5 | Y3H345002T500007 | Y3H345002T50000G |
50 | 0 | 0 | Y3H3500000000007 | Y3H350000000000G |
50 | 20 | 0 | Y3H3500012000007 | Y3H350001200000G |
50 | 20 | 20 | Y3H3500022000007 | Y3H350002200000G |
50 | 25 | 0 | Y3H3500012500007 | Y3H350001250000G |
50 | 25 | 25 | Y3H3500022500007 | Y3H350002250000G |
50 | M20*1.5 | 0 | Y3H350001T000007 | Y3H350001T00000G |
50 | M20*1.5 | M20*1.5 | Y3H350002T000007 | Y3H350002T00000G |
50 | M25*1.5 | 0 | Y3H350001T500007 | Y3H350001T50000G |
50 | M25*1.5 | M25*1.5 | Y3H350002T500007 | Y3H350002T50000G |
M45*2 | 0 | 0 | Y3H3M45000000007 | Y3H3M4500000000G |
M45*2 | 20 | 0 | Y3H3M45012000007 | Y3H3M4501200000G |
M45*2 | 20 | 20 | Y3H3M45022000007 | Y3H3M4502200000G |
M45*2 | 25 | 0 | Y3H3M45012500007 | Y3H3M4501250000G |
M45*2 | 25 | 25 | Y3H3M45022500007 | Y3H3M4502250000G |
M45*2 | M20*1.5 | 0 | Y3H3M4501T000007 | Y3H3M4501T00000G |
M45*2 | M20*1.5 | M20*1.5 | Y3H3M4502T000007 | Y3H3M4502T00000G |
M45*2 | M25*1.5 | 0 | Y3H3M4501T500007 | Y3H3M4501T50000G |
M45*2 | M25*1.5 | M25*1.5 | Y3H3M4502T500007 | Y3H3M4502T50000G |
1½”BSPP | 0 | 0 | Y3H3BA2000000007 | Y3H3BA200000000G |
1½”BSPP | 20 | 0 | Y3H3BA2012000007 | Y3H3BA201200000G |
1½”BSPP | 20 | 20 | Y3H3BA2022000007 | Y3H3BA202200000G |
1½”BSPP | 25 | 0 | Y3H3BA2012500007 | Y3H3BA201250000G |
1½”BSPP | 25 | 25 | Y3H3BA2022500007 | Y3H3BA202250000G |
1½”BSPP | M20*1.5 | 0 | Y3H3BA201T000007 | Y3H3BA201T00000G |
1½”BSPP | M20*1.5 | M20*1.5 | Y3H3BA202T000007 | Y3H3BA202T00000G |
1½”BSPP | M25*1.5 | 0 | Y3H3BA201T500007 | Y3H3BA201T50000G |
1½”BSPP | M25*1.5 | M25*1.5 | Y3H3BA202T500007 | Y3H3BA202T50000G |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
