Boîtier de capteur de température en polypropylène pour environnements acides fortement corrosifs, Y3C8

Boîtier de thermoplongeur en PVDF pour environnements acides fortement corrosifs, Y3E7

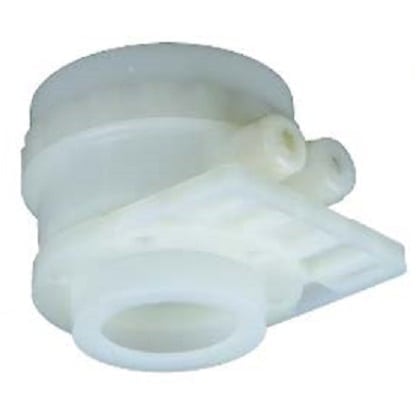

Boîtier de tube thermoplongeur en PVDF pour environnements acides fortement corrosifs, Y3E6
Visserie: Aucune visserie externe sur le boitier.
Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s’effectuer à la main ou avec une clef à ergots disponible en accessoire.
Dimensions | 105 × 105 × 95 mm |
---|---|
Matière du boitier | |
Indice de protection IP | |
Volume (cm³) |
Description
Matiere: Capot et couvercle en PVDF
Visserie: Aucune visserie externe sur le boitier.
Couvercle: Vissé, avec joint torique moulé en élastomère fluoré de type FPM (Viton). Le vissage peut s’effectuer à la main ou avec une clef à ergots disponible en accessoire.
Presse étoupes: 2 presse-étoupes M20. Le corps des presse-étoupes est moulé avec le fond du boitier afin d’éviter les risques de fuite. Les écrous de serrage des garnitures sont moulés dans la même matière que le boitier. Les garnitures sont en élastomère fluoré de type Viton (Aussi nommé FKM selon ASTM et FPM selon DIN/ISO)
Montage et serrage des tubes plongeurs: L’étanchéité est réalisée par un joint de compression de grande longueur à lèvres multiples, pouvant être utilisé sur des tubes plongeurs métalliques, porcelaine émaillée, quartz, verre, ou en matières plastiques type Téflon ou Polypropylène. La compression du joint d’étanchéité est réalisée par une bague métallique interne à 6 vis. Le système ne comporte aucune pièce métallique en contact avec les produits corrosifs ou l’ambiance.
Dans les tubes plongeurs en titane et en inox de notre fabrication, cette bague est réalisée dans la même matière que le tube plongeur, est soudée à son extrémité, et comporte une vis de raccordement à la terre. Ces tubes plongeur permettent de placer des éléments chauffants courants en stéatite dia 47mm. Ils sont livrés avec le joint correspondant au diamètre du plongeur, ainsi que la bague de compression et ses vis.
Perçages pour tubes plongeurs: Les variantes pour tubes de 45, 48, 50, 52, 55 mm permettent de placer tous les tubes plongeurs disponibles sur le marché, y compris les raccords traditionnels de thermoplongeurs avec résistances blindées en M45x2 ou 1″1/2, à double filetage ou avec bague rotative. Le diamètre de percage du boitier est supérieur de 1mm à celui du tube.
Tenue en température:
- Corps en PVDF (blanc) avec couvercle en PVDF blanc non transparent : Pour utilisation à des températures de bains supérieures à 90°C et jusqu’à 110°C ou à des produits chimiques fortement oxydants par exemple électrolyte au chrome ou solution d’acide nitrique (HNO3). Résistance mécanique du boitier réduite (IK10)
Supports d’accessoires: Ce boitier comporte deux taraudages M4 entre axe 74mm permettant de monter un bornier de raccordement BE6E6000000MP000 sur le fond.
Montage en bordure de cuve: Le montage en bordure de cuve se fait avec la bride 66Y3C6B1001Q en polypropylène ou 66Y3C6B1001R en PVDF. Le boitier rentre en forçant légèrement dans cette bride. Il est possible de la verrouiller à l’aide des 6 vis en titane qui sont fournies.
Instrumentation: Ces boîtiers peuvent recevoir, en plus des éléments chauffants, les mêmes options de régulation ou de mesure de température que la série YF5, à condition que le barillet des résistances chauffantes comporte un trou central pour le passage des éléments de mesure, et une zone non chauffante en partie inférieure pour pouvoir y placer la sonde ou le bulbe. Consultez notre service technique.
Joints d’étanchéités:
Trous pour tube chauffants (mm) | ||||
dia. 46 | dia. 49 | dia. 51 | dia. 53 | dia. 56 |
![]() |
![]() |
![]() |
![]() |
![]() |
Références principales

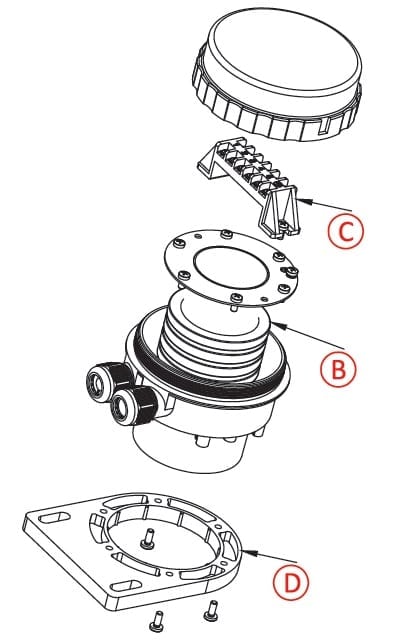

A (mm) | B (mm) | D | avec bornier C | sans bornier C |
45 | Silicone | √ | Y3E6450022BH40XT | Y3E6450022B000XT |
45 | Silicone | × | Y3E6450022BH40UT | Y3E6450022B000UT |
45 | FKM | √ | Y3E6450022BH40ZT | Y3E6450022B000ZT |
45 | FKM | × | Y3E6450022BH40WT | Y3E6450022B000WT |
45 | NBR | √ | Y3E6450022BH40YT | Y3E6450022B000YT |
45 | NBR | × | Y3E6450022BH40VT | Y3E6450022B000VT |
48 | Silicone | √ | Y3E6480022BH40XT | Y3E6480022B000XT |
48 | Silicone | × | Y3E6480022BH40UT | Y3E6480022B000UT |
48 | FKM | √ | Y3E6480022BH40ZT | Y3E6480022B000ZT |
48 | FKM | × | Y3E6480022BH40WT | Y3E6480022B000WT |
48 | NBR | √ | Y3E6480022BH40YT | Y3E6480022B000YT |
48 | NBR | × | Y3E6480022BH40VT | Y3E6480022B000VT |
50 | Silicone | √ | Y3E6500022BH40XT | Y3E6500022B000XT |
50 | Silicone | × | Y3E6500022BH40UT | Y3E6500022B000UT |
50 | FKM | √ | Y3E6500022BH40ZT | Y3E6500022B000ZT |
50 | FKM | × | Y3E6500022BH40WT | Y3E6500022B000WT |
50 | NBR | √ | Y3E6500022BH40YT | Y3E6500022B000YT |
50 | NBR | × | Y3E6500022BH40VT | Y3E6500022B000VT |
52 | Silicone | √ | Y3E6520022BH40XT | Y3E6520022B000XT |
52 | Silicone | × | Y3E6520022BH40UT | Y3E6520022B000UT |
52 | FKM | √ | Y3E6520022BH40ZT | Y3E6520022B000ZT |
52 | FKM | × | Y3E6520022BH40WT | Y3E6520022B000WT |
52 | NBR | √ | Y3E6520022BH40YT | Y3E6520022B000YT |
52 | NBR | × | Y3E6520022BH40VT | Y3E6520022B000VT |
55 | Silicone | √ | Y3E6550022BH40XT | Y3E6550022B000XT |
55 | Silicone | × | Y3E6550022BH40UT | Y3E6550022B000UT |
55 | FKM | √ | Y3E6550022BH40ZT | Y3E6550022B000ZT |
55 | FKM | × | Y3E6550022BH40WT | Y3E6550022B000WT |
55 | NBR | √ | Y3E6550022BH40YT | Y3E6550022B000YT |
55 | NBR | × | Y3E6550022BH40VT | Y3E6550022B000VT |
Accessoires

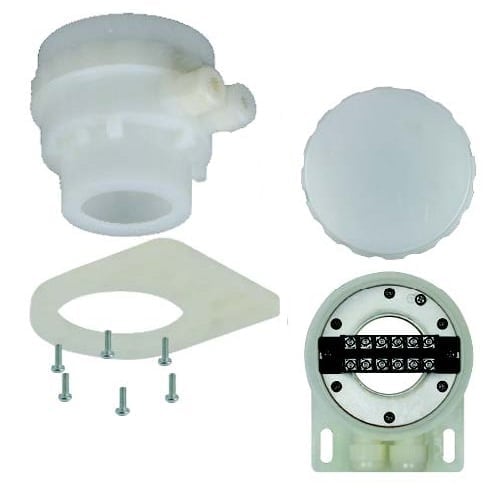

Bornier en PA66, à 6 pôles | Clef de serrage de couvercle | Platine de montage en bord de cuve, PP ou PVDF | Tube plongeur titane ou inox 316L dia 50mm | Tube plongeur Quartz dia 55mm | Raccords rotatifs ou double filetage | ||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
![]() |
![]() |
![]() |
![]() |
![]() |
Totalité de la gamme et références des raccords, joints et écrous: voir la section accessoires de thermoplongeur |
||
66Y3C6HW001 |
PP | 66Y3C6B1001Q | 316L | 66Y3C61605010xxx | 66Y3C6QU05525xxx | ||
PVDF |
66Y3C6B1001R |
316L-
Ti |
66Y3C6T605010xxx |
xxx=L in mm |
|||
Ti | 66Y3CTI05010xxx | ||||||
xxx=L in mm |
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
