Boitier pour petit thermoplongeur de chauffe-eau, Y3L4
– Couvercle plat
– Fond avec hexagone embouti de 61 mm sur plats
– Perçage pour un presse étoupe M20
– Peut recevoir raccord rotatif avec bague ou contre écrou
– Peut recevoir un thermoplongeur classique de chauffe-eau avec raccord 1″1/4 avec hexagone de 54 mm sur plats
Dimensions | 75 × 60 × 44 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

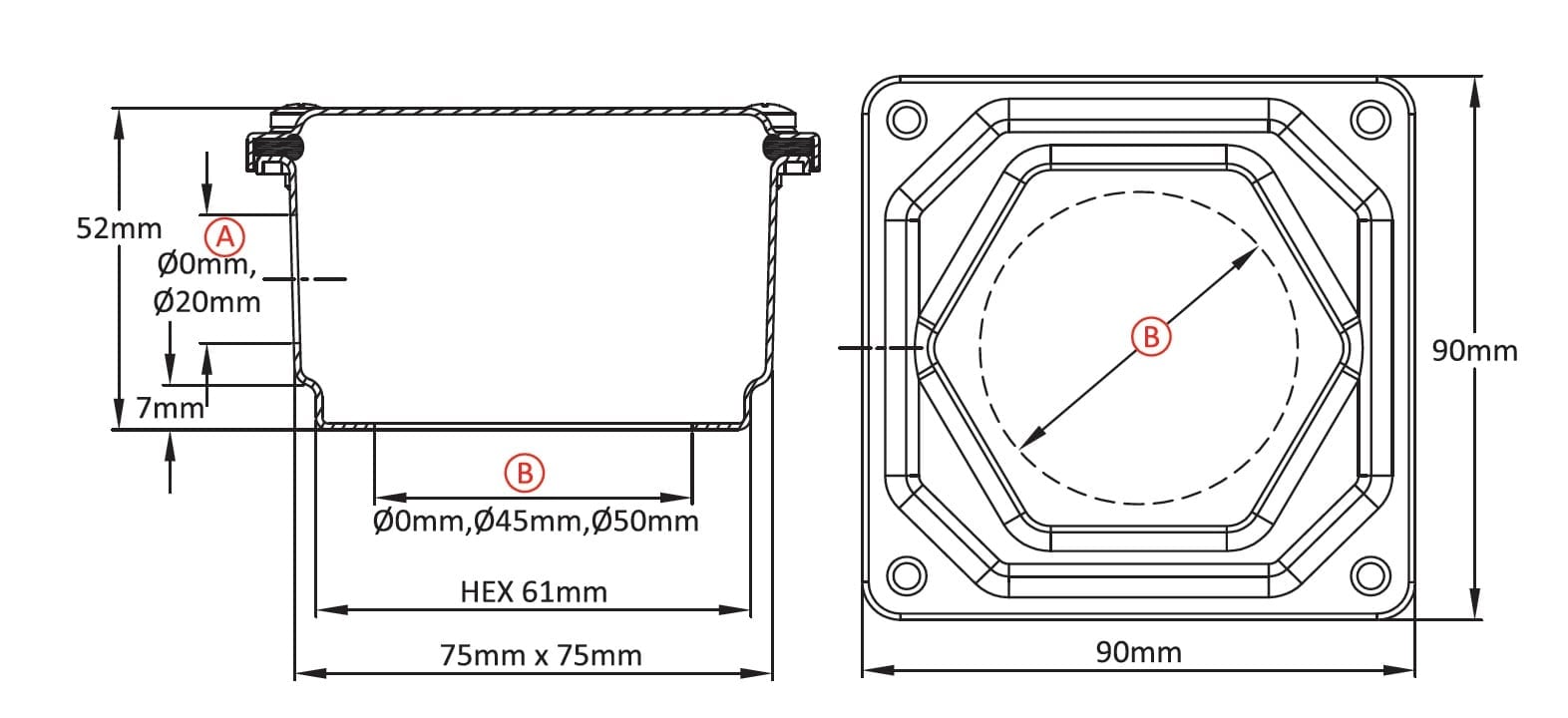

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

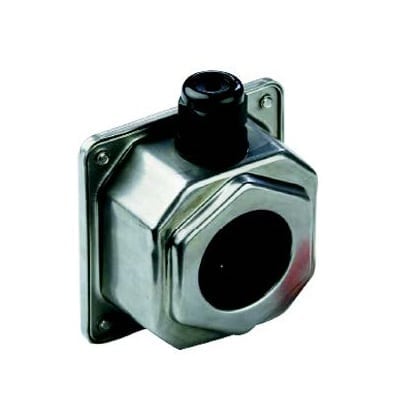

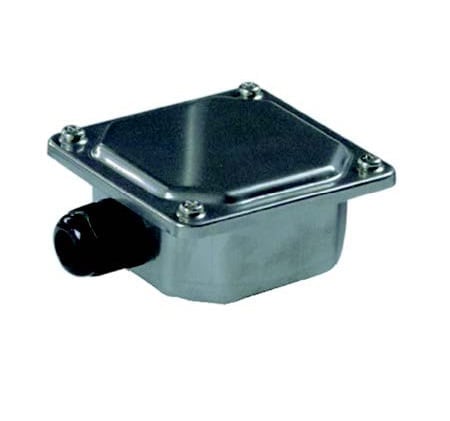

Boitier pour petit thermoplongeur de chauffe-eau
– Couvercle plat
– Fond avec hexagone embouti de 61 mm sur plats
– Perçage pour un presse étoupe M20
– Peut recevoir raccord rotatif avec bague ou contre écrou
– Peut recevoir un thermoplongeur classique de chauffe-eau avec raccord 1″1/4 avec hexagone de 54 mm sur plats
Dimensions: 90 x 90 x 52 mm
Volume: 232 cm³
Matière: Acier inoxydable 304 ou 316
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Références principales
A (mm) | B(mm) | 304 | 316 |
0 | 0 | Y3L4000000000008 | Y3L4000000000009 |
0 | 45 | Y3L4450000000008 | Y3L4450000000009 |
0 | 50 | Y3L4500000000008 | Y3L4500000000009 |
20 | 0 | Y3L4000120000008 | Y3L4000120000009 |
20 | 45 | Y3L4450120000008 | Y3L4450120000009 |
20 | 50 | Y3L4500120000008 | Y3L4500120000009 |
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
