Description

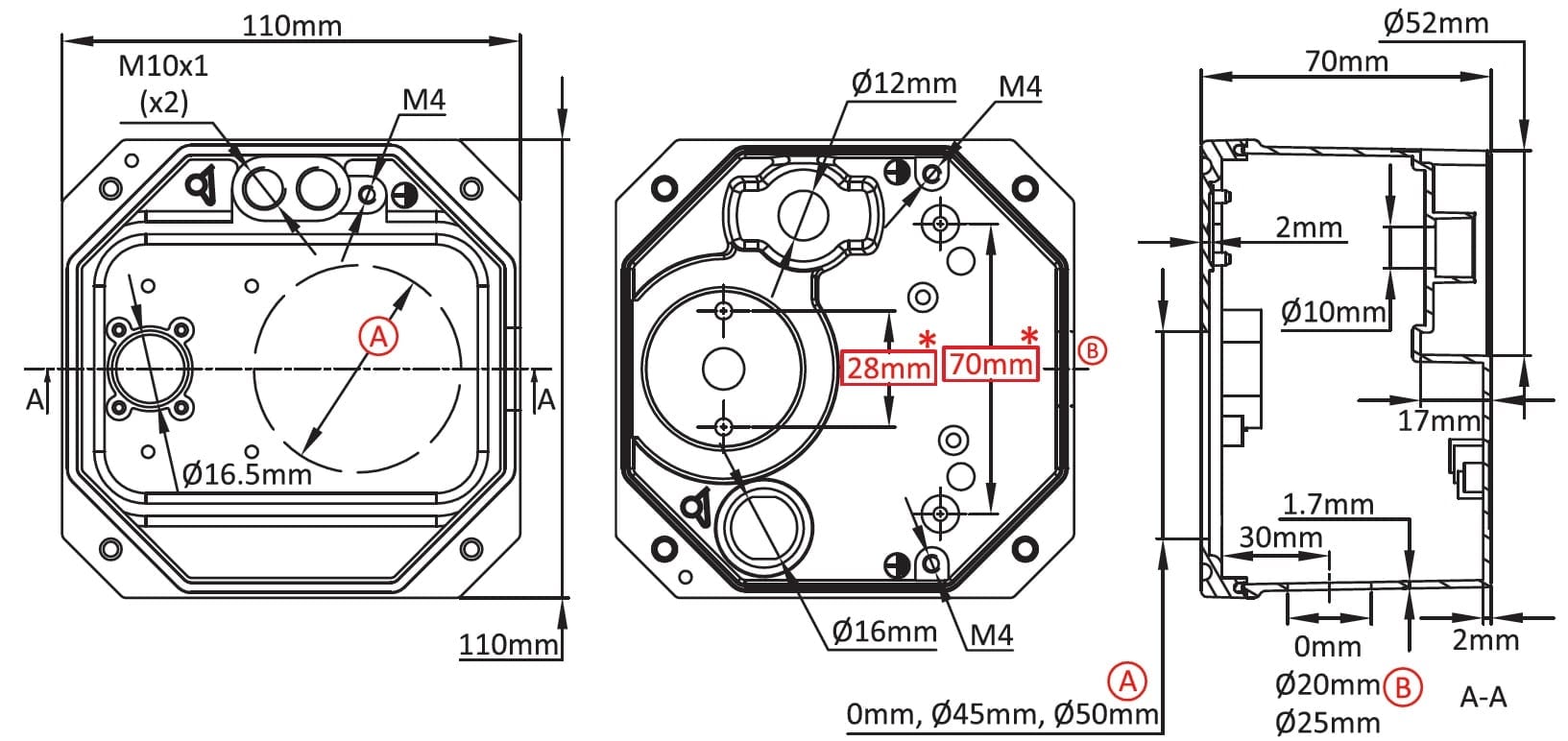

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

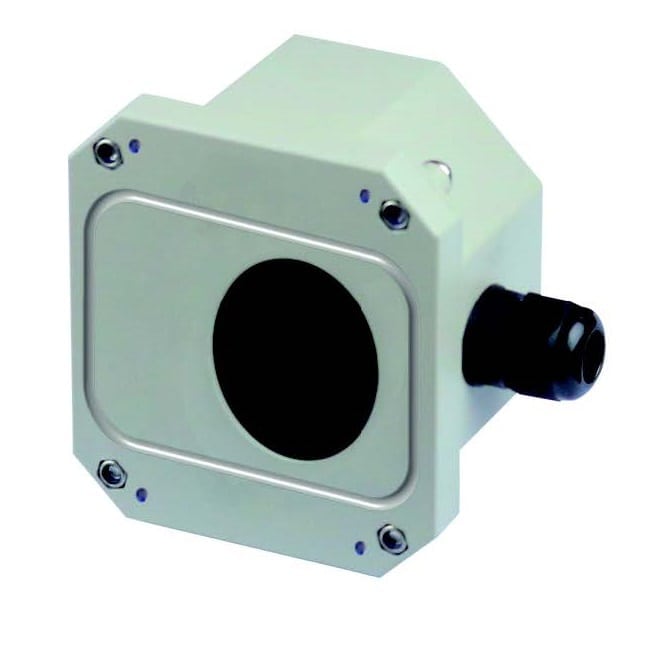

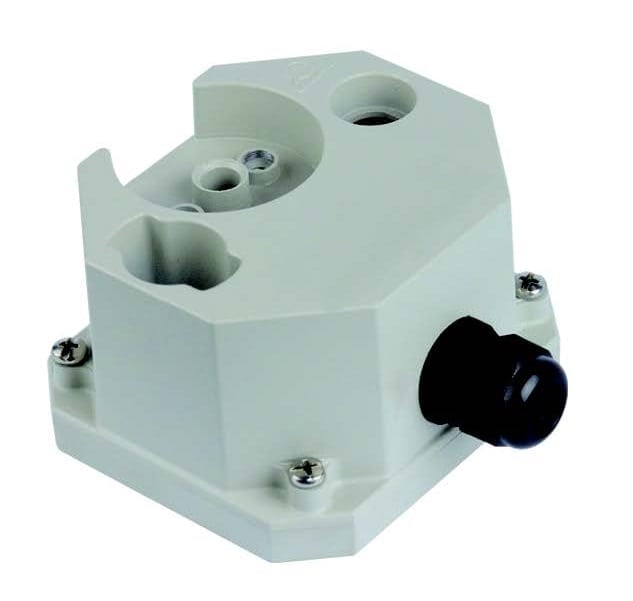

Boitier moyenne taille pour thermoplongeur ou éléments blindés à ailettes, avec réglage par manette externe
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Logement pour manette de réglage externe protégée, accès depuis face avant ou face latérale
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes
– Peut recevoir des pattes de fixation murales
– Sortie par un presse-étoupe M20 ou M25
Dimensions: 110 x 110 x 70 mm
Volume: 725 cm³
Matière: Aluminium
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | Non peint | Peint |
0 | 0 | Y3P4000000000007 | Y3P400000000000G |
0 | 20 | Y3P4000012000007 | Y3P400001200000G |
0 | 25 | Y3P4000012500007 | Y3P400001250000G |
45 | 0 | Y3P4450000000007 | Y3P445000000000G |
45 | 20 | Y3P4450012000007 | Y3P445001200000G |
45 | 25 | Y3P4450012500007 | Y3P445001250000G |
50 | 0 | Y3P4500000000007 | Y3P450000000000G |
50 | 20 | Y3P4500012000007 | Y3P450001200000G |
50 | 25 | Y3P4500012500007 | Y3P450001250000G |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
