Boitier rond de thermoplongeur ou de capteur de température, en PA66, Y307

– Peut recevoir un ou plusieurs opercules étanche souples ou vissés sur le couvercle, permettant d’accéder à un réglage interne
– Le couvercle peut aussi recevoir des perçages multiples pour lampes témoins, interrupteurs etc
– Peut recevoir un ou deux contacteurs de puissance sur rail Din interne
– Comporte des bossages et des glissières pour circuits imprimés.

Dimensions 130 × 130 × 150 mm
Matière du boitier

Indice de protection IP

Volume (cm³)

Réf. : Y307 Catégories : , , Étiquettes : , , ,

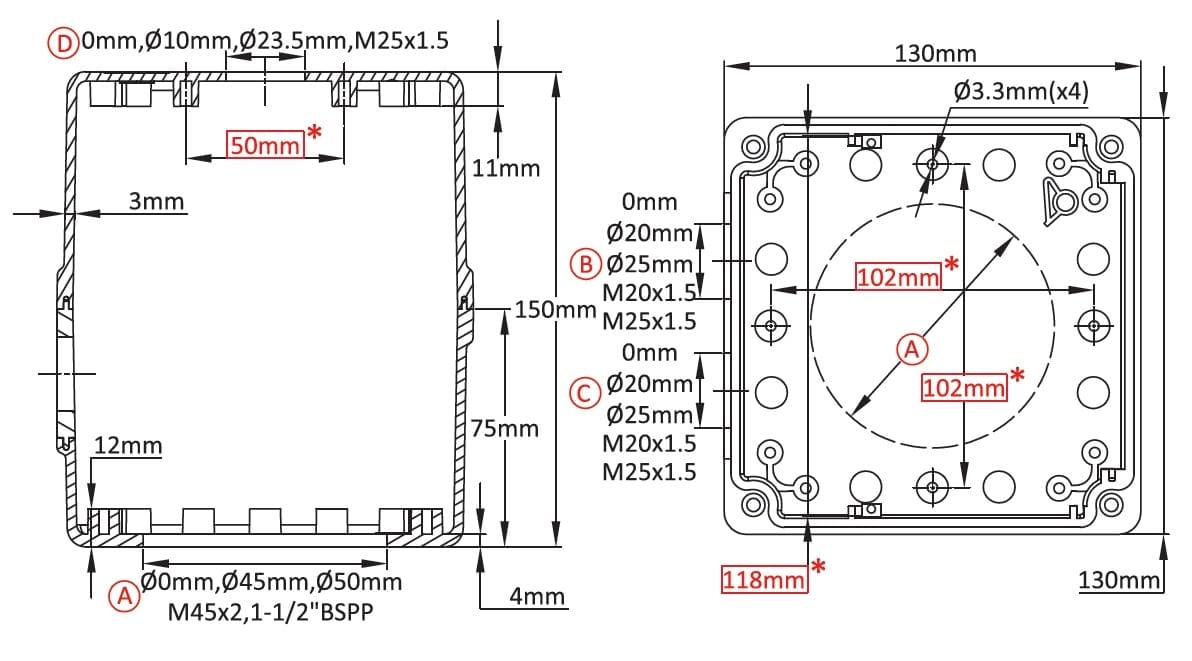

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Grand boitier pour thermoplongeur, capteur de température, détecteur de niveau ou instrumentation
– Peut recevoir un ou plusieurs opercules étanche souples ou vissés sur le couvercle, permettant d’accéder à un réglage interne
– Le couvercle peut aussi recevoir des perçages multiples pour lampes témoins, interrupteurs etc
– Peut recevoir un ou deux contacteurs de puissance sur rail Din interne
– Comporte des bossages et des glissières pour circuits imprimés.
– Perçage possible du fond pour sondes de capteurs de température, détecteur de niveau ou raccord de thermoplongeur jusqu’à M77x2
– Bornier interne amovible en option (jusqu’à 12 voies et 2,5, 6 et 10mm²)
– Plusieurs modèles de platine porte presse-étoupe mobile, avec nombreuses possibilités, y compris pour câbles méplats, de 1 à 4 sorties, jusqu’à M25

Dimensions: 130 x 130 x 150 mm

Volume: 2530 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10



Références principales



Un modèle 3D, au format .stp, du boitier est disponible sur demande.

Téléchargements

Fiche technique

Plans
