Boitier miniature rond simplifié de thermoplongeur, Y3K1
– Montage sur raccords standards à simple filetage, en laiton ou en inox embouti, 1″1/4, 1″1/2 et M45x2 et aussi sur raccords avec vis centrale M4.
– Sortie par presse étoupe M20.
Dimensions | 54 × 54 × 50 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

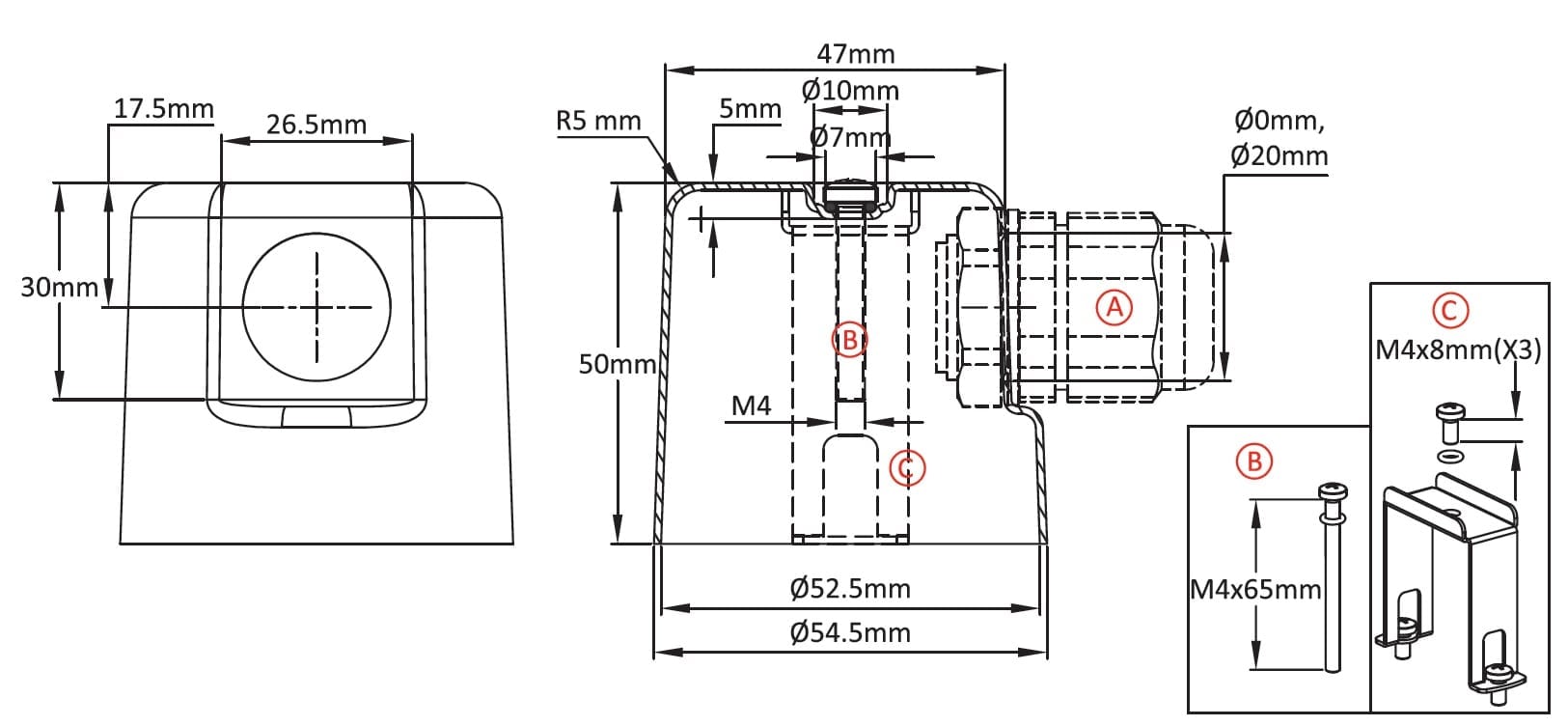

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

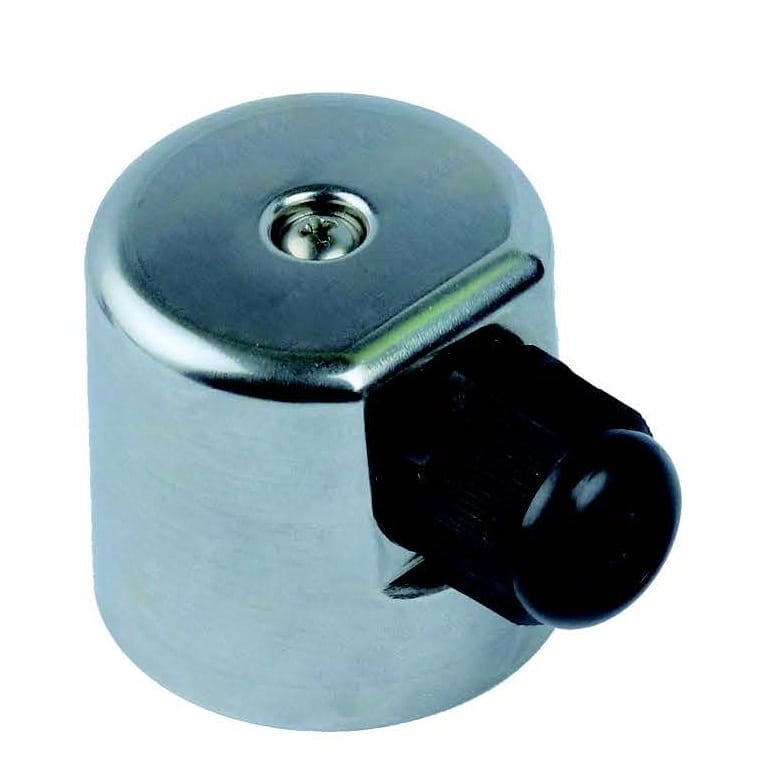

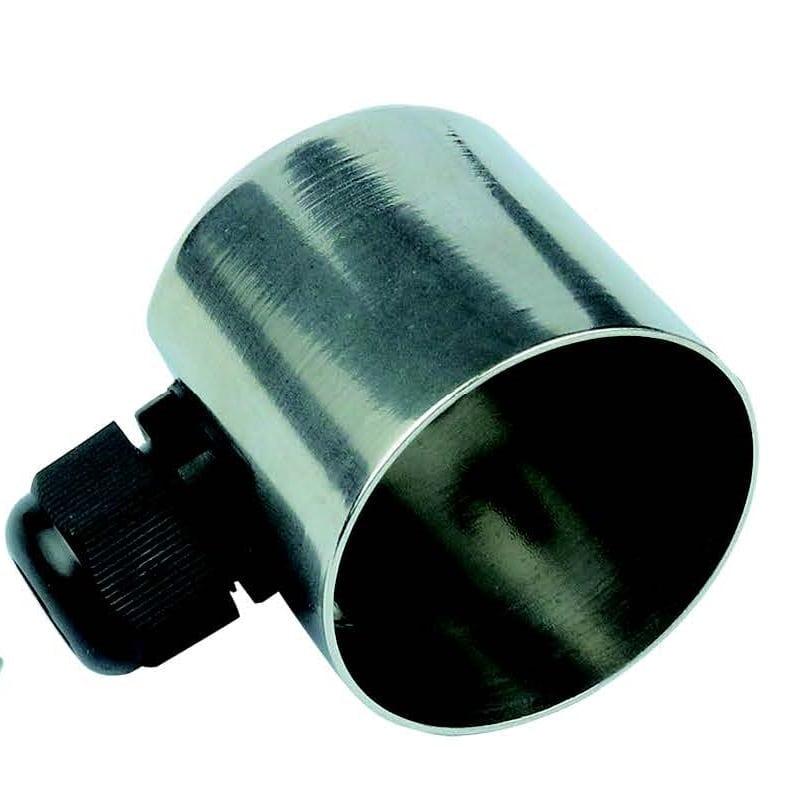

Boitier miniature rond simplifié de thermoplongeur.
– Montage sur raccords standards à simple filetage, en laiton ou en inox embouti, 1″1/4, 1″1/2 et M45x2 et aussi sur raccords avec vis centrale M4.
– Sortie par presse étoupe M20.
Dimensions: dia.54 x 50 mm
Volume: 105 cm³
Matière: Acier inoxydable 304 ou 316
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Références principales
A (mm) | B | C | 304 | 316 |
0 | √ | × | Y3K1000100001008 | Y3K1000100001009 |
20 | √ | × | Y3K1000112001008 | Y3K1000112001009 |
0 | × | √ | Y3K10001000E1008 | Y3K10001000E1009 |
20 | × | √ | Y3K10001120E1008 | Y3K10001120E1009 |
0 | × | × | Y3K1000100000008 | Y3K1000100000009 |
20 | × | × | Y3K1000112000008 | Y3K1000112000009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
