Dispositifs d’accès pour réglage ou réarmement

Boitiers comportant des dispositifs nécessitant un accès depuis l’extérieur

Il est souvent nécessaire, lorsque les appareils comportent un système de réglage ou un réarmement, de pouvoir y avoir accéder, sans avoir besoin de dévisser le couvercle du boitier.

Une solution est d’utiliser des boitiers avec un hublot ou portillon s’ouvrant facilement, tout en protégeant l’utilisateur contre les contacts électriques. Cette solution est possible pour les boitiers de grande taille.

Pour les boitiers de petite taille, des dispositifs particuliers ont été développés.

Accès sous opercule souple

La solution la plus courante consiste en un opercule souple en silicone, facile à ouvrir et à refermer.

Ces opercules, dont la partie mobile est imperdable, s’installent simplement dans un perçage de 20mm. Ils peuvent donc se monter sur la totalité des boîtiers. Ces opercules, lorsqu’ils sont fermés, répondent à un degré d’étanchéité IP66, mais ne sont pas adaptés aux conditions de l’IP69K.

La fixation des composants internes tels que thermostats réglables ou à réarmement manuel, potentiomètres etc., peut se faire soit à l’aide d’une contre-platine se montant sur le couvercle (La plupart des boitiers en aluminium et en acier inoxydable, et une grande partie des boitiers plastique comportent à cet effet des bossages à l’intérieur du couvercle), soit par montage direct sur le fond du boîtier.

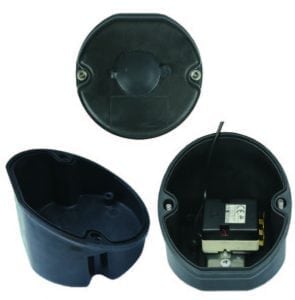

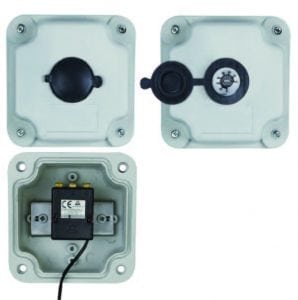

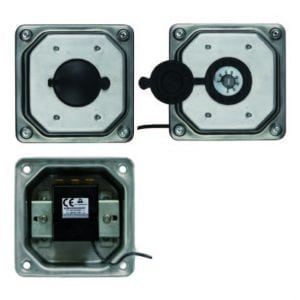

Exemple de boitier plastique avec thermostat réglable sous opercule	Exemple de boitier inox avec thermostat réglable sous opercule	Boitier aluminium avec réglage sous opercule

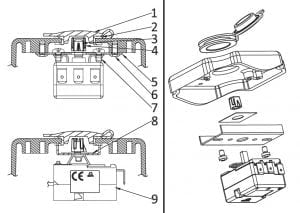

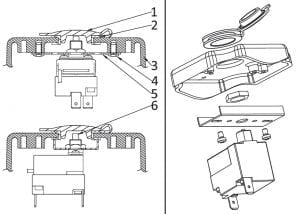

Thermostat réglable avec accès externe sous opercule		Thermostat à réarmement manuel avec accès externe sous opercule
1: Opercule silicone, partie fixe 2: Opercule silicone, partie mobile 3: Axe de réglage court 4: Manette miniature 5: Contre-platine 6: Vis de contre-platine 7: Vis de thermostat 8: Cadran adhésif gradué 9: Thermostat électromécanique ou électronique		1: Capuchon en silicone 2: Couvercle du boîtier 3: Vis de contre-platine 4: Contre-platine 5: Ecrou de montage du limiteur 6: Limiteur à réarmement manuel



Accès sous bouchon vissé

Bien que moins courant, il est aussi possible, sur les boitiers dont l’épaisseur de paroi le permet (au minimum 3mm, ce qui élimine les boitiers en métal embouti), de réaliser un trou taraudé et d’y installer un bouchon de presse-étoupe M20 équipé d’un joint d’étanchéité. Cette solution peut être requise par les normes, lorsque le réglage ou le réarmement ne doit pouvoir se faire qu’à l’aide d’un outil. Avec cette solution, les degrés de protection IP66 et IP69K sont conservés.

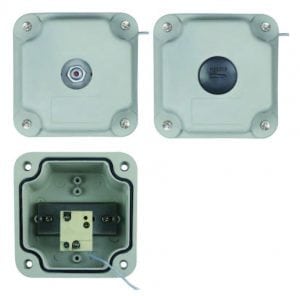

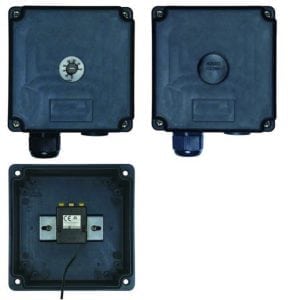

Exemple de boitier plastique avec accès sous bouchon vissé	Exemple de boitier aluminium avec réglage sous bouchon vissé

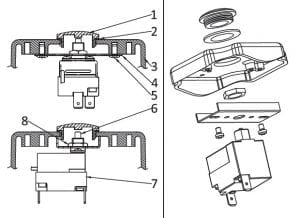

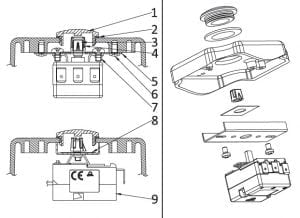

Thermostat avec réglage et graduation interne, accès sous bouchon vissé		Thermostat à réarmement manuel interne, accès sous bouchon vissé
1: Bouchon de presse étoupe vissé 2: Joint 3: Thermostat avec axe de réglage court 4: Manette miniature 5: Contre-platine 6: Vis de contre-platine 7: Vis de montage du thermostat 8: Cadran adhésif gradué 9: Thermostat électromécanique ou électronique		1: Bouchon de presse-étoupe vissé 2: Joint 3: Couvercle du boîtier 4: Contre-platine 5: Vis de contre-platine 6: Bouton de réarmement manuel 7: Limiteur à réarmement manuel 8: Ecrou de montage du limiteur



Accès externe non protégé

Le réglage par un organe de commande situé à l’extérieur du boitier est celui qui offre la plus faible garantie de résistance aux pénétrations d’eau et de poussière et aux chocs. Il n’est acceptable que lorsque des degrés de protection IP54 ou inférieurs sont suffisants. Dans le cas de réglage par un axe rotatif, il est nécessaire d’intercaler un joint spécial sur l’axe, pris en sandwich entre la contre platine et le couvercle du boitier. Le montage direct sans contre platine ne permet pas de réaliser une étanchéité correcte, l’eau et les poussières pouvant pénétrer par l’axe de réglage et par les vis de fixation. Dans le cas de l’accès à un réarmement manuel, il est indispensable que le capuchon de protection de ce réarmement manuel soit présent, et soit équipé d’un joint. Le principal risque est alors la perte de ce joint et du capuchon de protection.

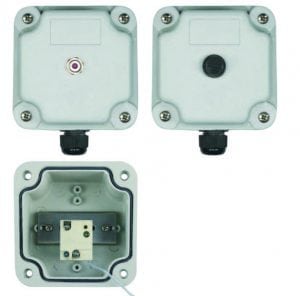

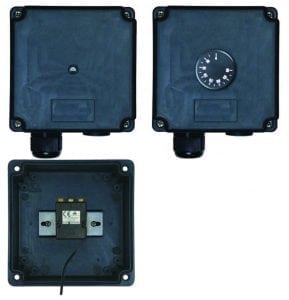

Exemple de boitier plastique avec accès externe par manette		Exemple de boitier aluminium avec accès externe à réarmement manuel

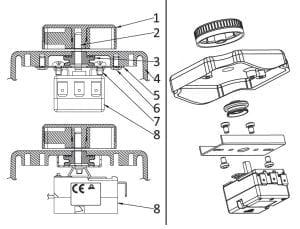

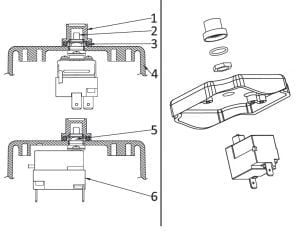

Boitier avec thermostat à réglage externe		Boitier avec limiteur à accès externe
1: Manette graduée 2: Thermostat avec axe de réglage long 3: Joint silicone à lèvres 4: Couvercle 5: Contre-platine 6: Vis de contre-platine 7: Vis de montage du thermostat 8: Thermostat électro-mécanique ou électronique		1: Capuchon vissé du bouton de réarmement 2: Bouton de réarmement manuel 3: Joint d’étanchéité du capuchon 4: Couvercle du boîtier 5: Ecrou de montage du limiteur 6: Limiteur à réarmement manuel



Accès externe avec protection IP69K

Ce réglage par un organe de commande situé à l’extérieur du boitier offre une très bonne garantie de résistance aux pénétrations d’eau et de poussière mais une résistance aux chocs limitée.

Ce système se monte sur tous les boitiers dans lesquels peut être réalisé un taraudage M25x1.5 identique à celui des presse étoupes ou des capuchons de protection vissés. La longueur du taraudage doit être de 3 mm minimum. La collerette portant la flèche repère de position (N°9) ne peut être utilisée que sur des boitiers ayant deux logements pour ses ergots, comme le boitier Y3C3. Lorsque cette collerette n’est pas utilisée, il est nécessaire de positionner un repère (peinture, perçage borgne ou autre) pour que la graduation de la manette puisse s’y référer. Une seule manette de notre gamme peut être utilisée, la référence 66MU******, manette en dia 50mm avec jupe imprimée. (******= codification de la plage de température de la manette)

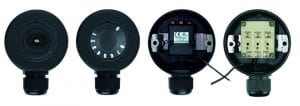

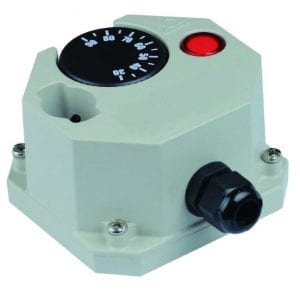

Exemple de boitier plastique avec accès externe par manette diamètre 50mm et protection IP69K

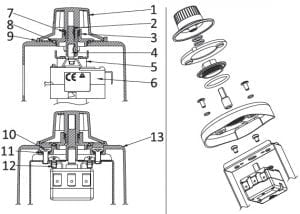

Boitier avec thermostat à réglage externe IP69K
		1: Manette graduée 2: Rallonge d’axe de réglage 3: Traversée de paroi M25x1.5 4: Axe de réglage du thermostat, avec longueur standard de 10.5mm 5: Contre-platine 6: Thermostat électronique ou électromécanique 7: Joint d’étanchéité de manette 8: Joint d’étanchéité de traversée de paroi 9: Enjoliveur de manette 10: Vis de contre-platine 11: Joints d’étanchéité des vis de contre-platine 12: Vis de montage du thermostat 13: Couvercle du boitier avec taraudage M25x1.5



Accès externe étanche, protection IP69K résistant au nettoyage à eau chaude à haute pression, et résistant aux chocs

Ce type de réglage externe par manette étanche et résistante au choc a été développé pour toutes les applications industrielles ou commerciales, et alimentaires, ainsi que sur les véhicules de transport, pour lesquelles un nettoyage au jet d’eau chaude sous forte pression est indispensable.

Il permet le réglage d’un thermostat mécanique ou électronique tout en conservant ses caractéristiques d’étanchéité. L’encastrement de l’organe de commande procure une excellente résistance aux chocs. Il permet de plus un accès au réglage accessible par la face avant et par la face supérieure. Cependant cette solution qui comporte un joint torique entre le noyau central de la manette et le boitier n’est réalisable que sur un nombre limité de boitiers moulés, et impose une manette de diamètre 50mm minimum.



Exemple de boitier aluminium avec accès externe par manette étanche IP69K

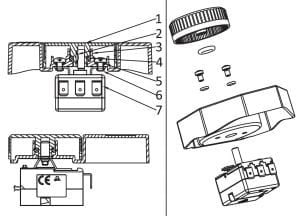

Boitier avec thermostat à réglage externe IP69K
		1: Manette graduée 2: Clips de manette 3: Support de joint torique 4: Joint torique 5: Joints d’étanchéité des têtes de vis 6: Vis de montage 7: Thermostat électromécanique ou électronique
