Thermostats électroniques d’ambiance IP66, IK10
Installations dans lesquelles la résistance aux fortes chutes d’eau est requise. Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Montage mural en intérieur ou extérieur pour régulation de température de chambres
Régulation de température ambiante de locaux industriels ou
Montage en extérieur pour commande de systèmes de mise hors
Régulation de serres ou de locaux d’élevage.
Très faible différentielle
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Indice de protection mécanique | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
Différentiel (°C) | |
ajustement du point de consigne |
Boitier | Type | Operation | Contact | Mesure | Plages °C | Séries |
IP66, IK10 | Régulation | Electronique | SPNO ou SPNC | Ambience | YF62NC & YF64NC | |
Matière | ||||||
PA66 & PC |
Applications:
- Installations dans lesquelles la résistance aux fortes chutes d’eau est requise. Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
- Montage mural en intérieur ou extérieur pour régulation de température de chambres
- Régulation de température ambiante de locaux industriels ou
- Montage en extérieur pour commande de systèmes de mise hors
- Régulation de serres ou de locaux d’élevage.
- Très faible différentielle

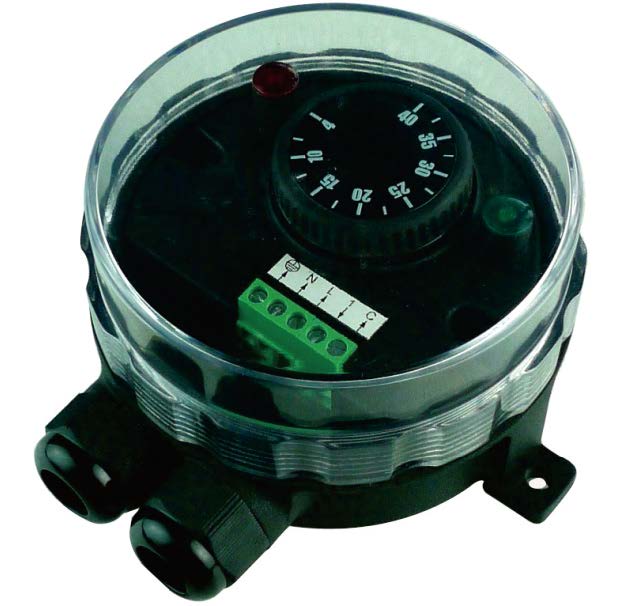

Boitier: Degré de protection IP 66: étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique, dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV.
Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.
Action: Thermostat électronique de régulation à microprocesseur, action tout ou rien.
Plages de réglage: -35-35°C (-30+95°F), 0-10°C (32-50°F), 4-40°C (40-105°F).
Différentielle: La différentielle est préréglée au minimum, mais peut être augmentée par un potentiomètre situé sous le bouton de réglage du point de consigne.
Elément sensible: Thermistance située sur le dessus du boitier.
Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. L’alimentation 230V phase et neutre est nécessaire pour ces lampes témoins).
Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégrés.
Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).
Mise à la terre : Borne à vis interne

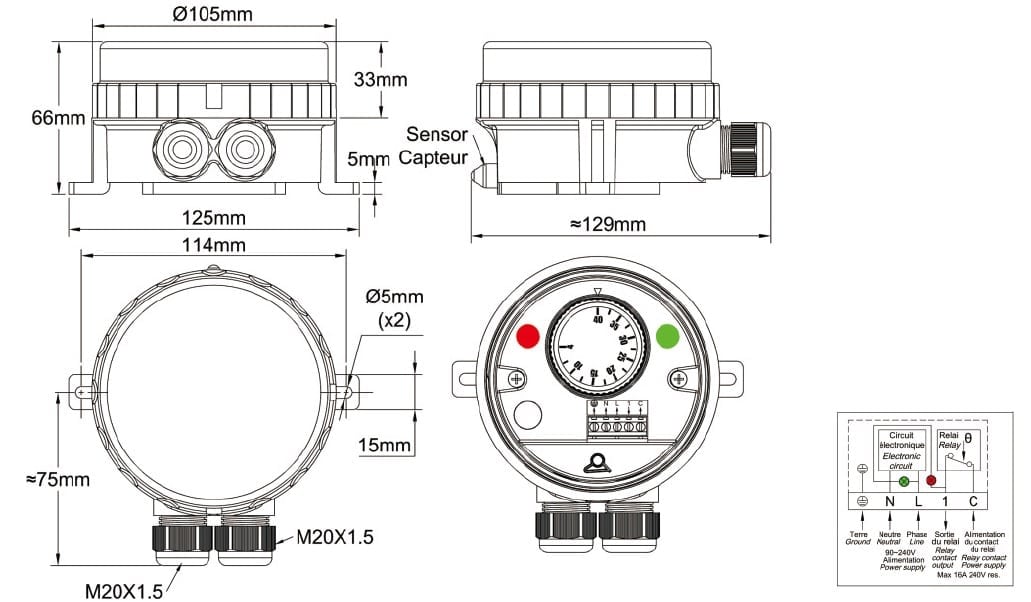

Fixation: Murale, par deux pattes entre axe 114mm pour vis dia 4 à 5mm Identification: Plaque d’identification sur face arrière.
Contact: 16A (2,6), 250V alternatif. Contact à ouverture ou à fermeture.
La version avec contact à fermeture par élévation de température permet de mettre en marche un système de refroidissement. La version avec contact à ouverture par élévation de température permet de couper un système de chauffage.
Durée de vie électrique: > 100.000 cycles.
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 2PE2N6.
Références principales
Plages de réglage °C (°F) | Références avec contact à ouverture par élévation de température | Références avec contact à fermeture par élévation de température | Différentielle minimale °C (°F) |
-35+35°C (-30+95°F) | YF62NC350350000J | YF64NC350350000J | 0,5~0,8°C (0.9~1.4°F) |
0+10°C (32-50°F) | YF62NC000100000J | YF64NC000100000J | 0,5~0,8°C (0.9~1.4°F) |
+4+40°C (40-105°F) | YF62NC040400000J | YF64NC040400000J | 0,5~0,8°C (0.9~1.4°F) |
