Combiné thermostat à canne réglable et limiteur à réarmement manuel, boitier commercial IP54

Régulation et contrôle de température sur chauffe-eaux à accumulation, ballons tampons solaires, chaudières

Matière du boitier

Couleur

Indice de protection IP

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

Plage de réglage de température (°C)

,

température de réarmement (°C)

, ,

Différentiel (°C)

ajustement du point de consigne

longueur de la canne (mm)

Matière de la canne

,

Description

Protection Type Fonctionnement Contact Mesure Plages °C Série
IP54 Combiné régulation et limiteur Mécanique SPDT canne Y06&   Y07
Matière
PC-ABS

Applications

Régulation et contrôle de température sur chauffe-eaux à accumulation, ballons tampons solaires, chaudières

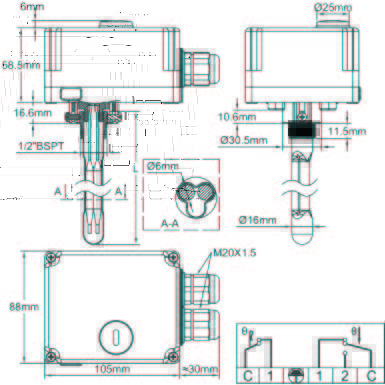

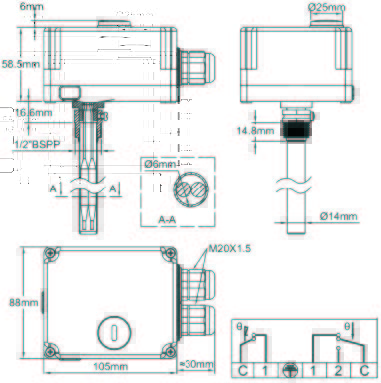

Boitier: IP54, 105 x 88 x 58.5 mm (Hors accessoires et presse-étoupes), en PC-ABS, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Ensemble comportant un thermostat de régulation réglable et un thermostat de sécurité à réarmement manuel non réglable, dont le réarmement manuel est accessible de l’extérieur, après dévissage d’un opercule.

Alimentation électrique: Deux presse-étoupes M20

Réglage: Par manette interne graduée en °C. (Manettes graduées en °F disponibles en option).

Elément sensible: Bulbe à dilatation de liquide sous doigt de gant laiton nickelé.

Plages de réglage: 0-60°C (32-140°F) ;  30-90°C (85-195°F); 30-110°C (90-230°F)

Longueur du doigt de gant (L): 205mm (standard), 170 , 300, 450 et 600mm réalisables sur demande

Raccordement: Sur bornier à vis interne

Fixation:

  • Y06: par le filetage ½BSPT (gaz conique) du doigt de gant
  • Y07: par le filetage ½BSPP (gaz cylindrique) du doigt de gant

Contact du thermostat de régulation: Inverseur

  • Contact à ouverture par hausse (C-1):16A (2,6) 250V alt.
  • Contact à fermeture par hausse (C-2): 6A (0.6) 250V alt.
  • Durée de vie électrique > 100.000 cycles.

Contact du thermostat à réarmement manuel: A sécurité positive, ouverture par hausse de température ; 16A (2,6) 250V alt.

Options:

  • Lampe témoin de présence de tension en entrée (alimentation du neutre obligatoire, pas de possibilité de contact inverseur sur le thermostat). Possibilité de câblages différents de la lampe témoin, nous consulter
  • Butée maxi réglable effaçable sur le thermostat de régulation
  • Accès au réglage du thermostat accessible par l’extérieur (sous opercule dia 40mm, dévissable)
  • Limiteur de sécurité fusible (TCO) dans le doigt de gant.
  • Ces appareils peuvent être livrés sans doigt de gant pour applications spécifiques et incorporation par le client.
Variantes de capot:

1: Capuchon du réarmement manuel.(Standard)

2: Capuchon du réglage externe, dia 40mm (Option).

3: Lampe témoin (Option).

Options de réglage du point de consigne:

A: Réglage par manette miniature sur cadran gradué (Compatible avec le réglage depuis l’extérieur par le capuchon 2)

B: Réglage par manette graduée softgrip (Standard)

C: Réglage avec butée réglable effaçable (peut être relevée). Option.

Références principales (avec canne de 205mm)
