Combiné thermostat réglable et limiteur à réarmement manuel, boitier commercial IP54, montage mural, sortie capillaires
Sous ensemble de régulation et de sécurité destiné à se monter facilement et directement sur des thermoplongeurs à visser standards, jusqu’à 3500W 230V monophasés
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
longueur du capillaire (mm) | |
Plage de réglage de température (°C) | |
température de réarmement (°C) | |
Différentiel (°C) | |
ajustement du point de consigne | |
longueur de la canne (mm) |
Description
Protection | Type | Operation | Contact | Mesure | Plages °C | Série |
IP54 | Combiné régulation et limiteur | Mécanique | SPDT | à distance | ![]() |
Y09 |
Matière | ![]() |
![]() |
![]() |
![]() |
||
PC-ABS |
Applications
Sous ensemble de régulation et de sécurité destiné à se monter facilement et directement sur des thermoplongeurs à visser standards, jusqu’à 3500W 230V monophasés

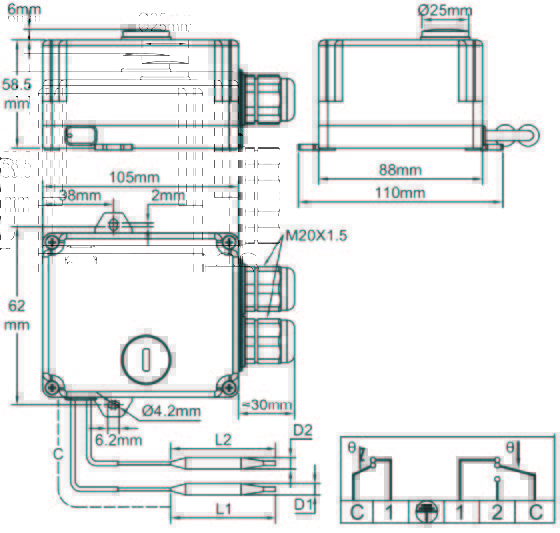

Boitier: IP54, 105 x 88 x 58.5 mm (Hors accessoires et presse-étoupes), en PC- ABS, noir, UL94-V0. Bonne résistance à l’impact et aux UV.
Ensemble comportant un thermostat de régulation réglable et un thermostat de sécurité à réarmement manuel non réglable, dont le réarmement manuel est accessible de l’extérieur, après dévissage d’un opercule.
Alimentation électrique: Deux presse- étoupes M20
Réglage: Par manette interne graduée en °C. (Manettes graduées en °F disponibles en option).
Eléments sensibles: Bulbes à dilatation de liquide dia 6mm, sortie des bulbes et capillaires sur le côté du boîtier, pour mesure à distance
Plages de réglage: 0-60°C (32-140°F) ; 30-90°C (85-195°F) ; 30-110°C (90-230°F)
Longueur des capillaires (C): 900 mm
Fixation: Par deux pattes murales, pour vis dia 4, entre axe 62mm
Raccordement: Sur bornier à vis interne
Contact du thermostat de régulation: Inverseur
-Contact à ouverture par hausse (C-1):16A (2,6) 250V alt.
-Contact à fermeture par hausse (C-2): 6A (0.6) 250V alt.
-Durée de vie électrique > 100.000 cycles.
Applications
Sous ensemble de régulation et de sécurité destiné à se monter facilement et directement sur des thermoplongeurs à visser standards, jusqu’à 3500W 230V monophasés
Boitier: IP54, 105 x 88 x 58.5 mm (Hors accessoires et presse-étoupes), en PC- ABS, noir, UL94-V0. Bonne résistance à l’impact et aux UV.
Ensemble comportant un thermostat de régulation réglable et un thermostat de sécurité à réarmement manuel non réglable, dont le réarmement manuel est accessible de l’extérieur, après dévissage d’un opercule.
Alimentation électrique: Deux presse- étoupes M20
Réglage: Par manette interne graduée en
°C. (Manettes graduées en °F disponibles en option).
Eléments sensibles: Bulbes à dilatation de liquide dia 6mm, sortie des bulbes et capillaires sur le côté du boîtier, pour mesure à distance
Contact du thermostat à réarmement manuel: A sécurité positive, ouverture par hausse de température ; 16A (2,6) 250V alt.
Options:
- Lampe témoin de présence de tension avec possibilité de câblages différents L’option lampe témoin oblige le raccordement du neutre et supprime le contact à fermeture par élévation de température du thermostat de régulation.
- Butée maxi réglable effaçable sur le thermostat de régulation
- Accès au réglage du thermostat accessible par l’extérieur (sous opercule dia 40mm, dévissable)
Variantes de capot:
1: Capuchon du réarmement manuel.(Standard) 2: Capuchon du réglage externe, dia 40mm (Option) 3: Lampe témoin (Option) |
Options de réglage du point de consigne:
A: Réglage par manette miniature sur cadran gradué (Compatible avec le réglage depuis l’extérieur par le capuchon 2) B: Réglage par manette graduée softgrip (Standard) C: Réglage avec butée réglable effaçable (peut être relevée) (Option) |
Références principales (avec C=900mm)
Plages de température °C (°F) |
Point de consigne du réarmement manuel °C (°F) |
Réarmement manuel sous bouchon |
Réarmement manuel sous bouchon, butée réglable interne effaçable |
Réarmement manuel sous bouchon, butée réglable interne effaçable, voyant d’arrivée de tension (230V) |
Différentielle °C (°F) |
Température maxi sur la canne°C (°F) |
0-60°C(32-140°F) | 80°C (176°F) | Y09MS00060A09080 | Y09ME00060A09080 | Y09NE00060C09080 | 4±3 (7±5.5°F) | 90 (195°F) |
30-90°C (85-195°F) | 110°C (230°F) | Y09MS30090A09110 | Y09ME30090A09110 | Y09NE30090C09110 | 4±3 (7±5.5°F) | 120 (250°F) |
30-110°C (90-230°F) | 130°C (266°F) | Y09MS30110A09130 | Y09ME30110A09130 | Y09NE30110C09130 | 5±3 (9±7°F) | 150 (300°F) |
