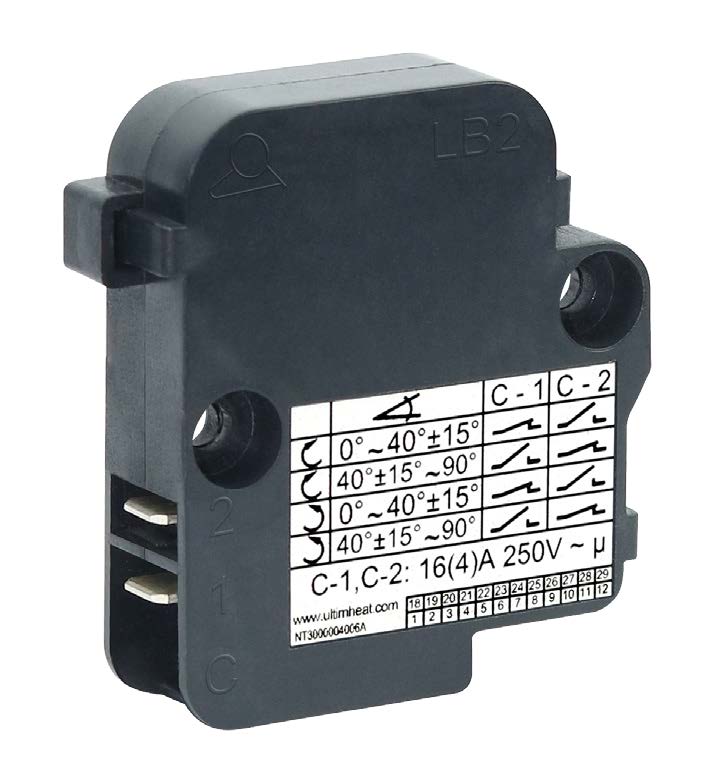

Détecteur de basculement à 2 directions, 16A 250V

Ces interrupteurs sont destinés à couper l’alimentation électrique de radiateurs ou d’autres équipements en cas de basculement. Plats et de faible encombrement, ils sont facilement intégrables dans le coffret de commande.

Durée de vie électrique (Nb de cycles en conditions nominales)

Pouvoir de coupure

tension

Température de fonctionnement max (°C)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Description

Applications

Ces interrupteurs sont destinés à couper l’alimentation électrique de radiateurs ou d’autres équipements en cas de basculement. Plats et de faible encombrement, ils sont facilement intégrables dans le coffret de commande.



Caractéristiques techniques

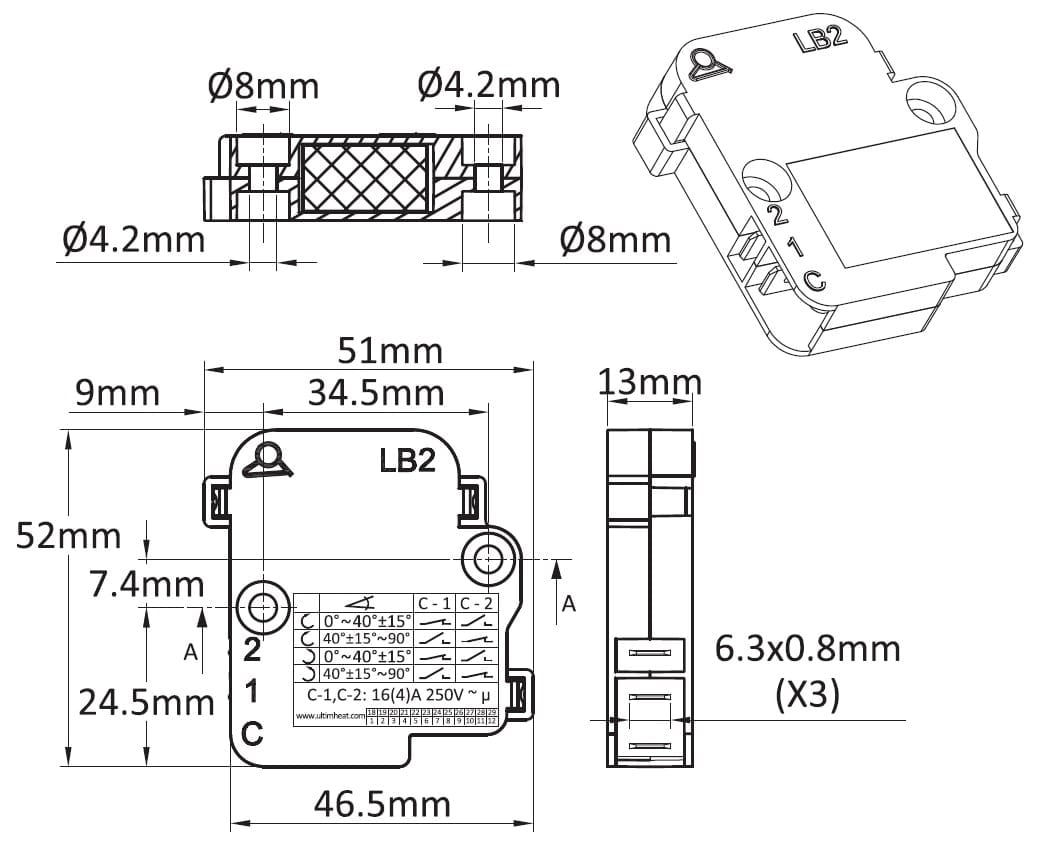

Montage: Sur paroi, par deux vis M4.

Pouvoir de coupure:16A 250V résistif, 50.000 cycles.

Contact: Inverseur

Zone de fonctionnement angulaire: Le contact entre les bornes C et 1 est fermé entre 0 et 40+/-15 degrés angulaires et s’ouvre au-dessus de cette valeur, c’est-à-dire en cas de basculement du radiateur.

Tenue en température: 85°C.

Matière du boitier: PA66, UL94VO.

Raccordement: Languettes 6.3 x 0.8.

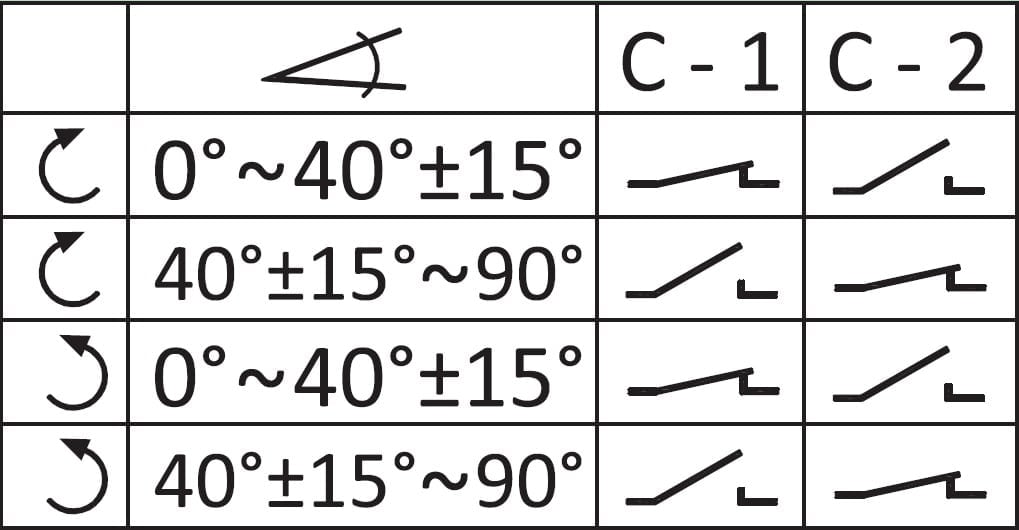

Diagramme de contact
