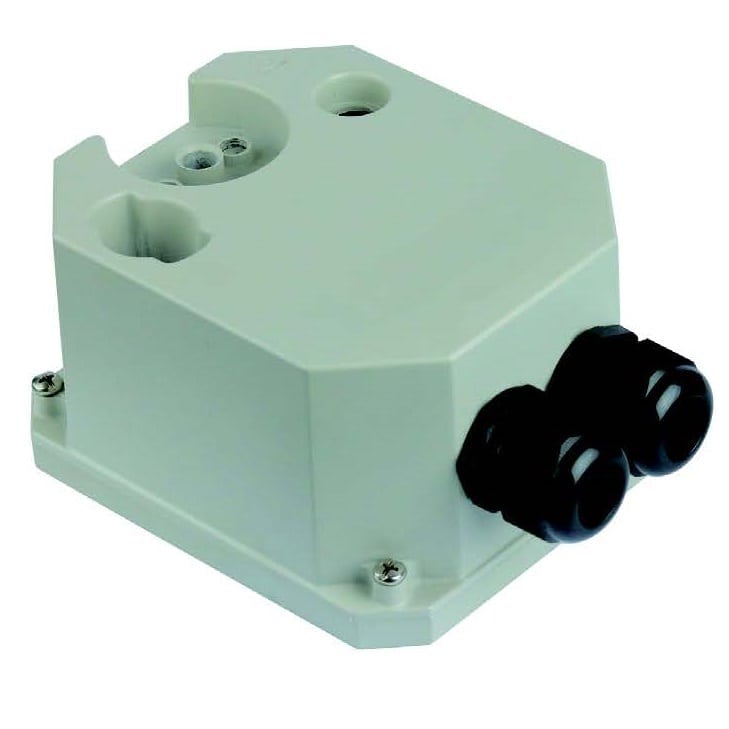

Boitier grande taille pour thermoplongeur ou éléments blindés à ailettes, avec réglage par manette externe, Y3P6

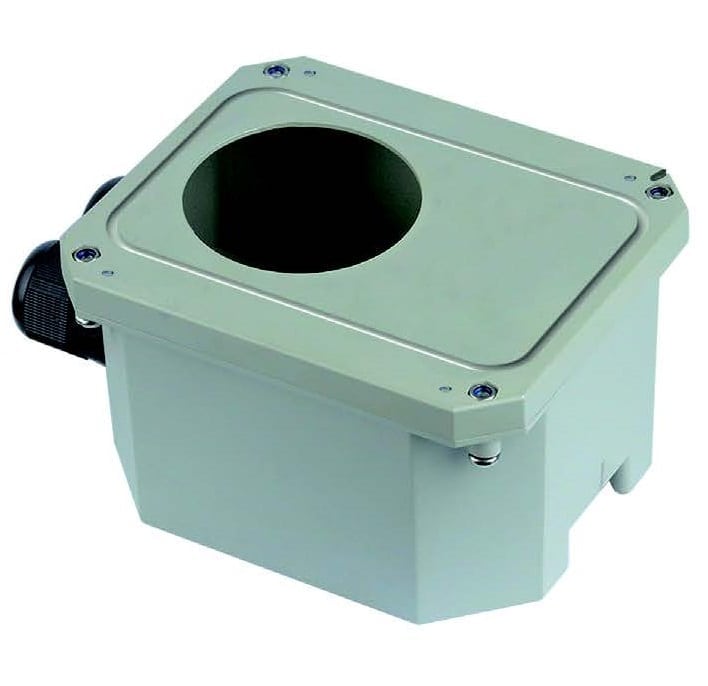

– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2, 2″, 2″1/2 et M77x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Logement pour manette de réglage externe protégée, accès depuis face avant ou face latérale
– Prévu pour recevoir un interrupteur et une lampe témoin protégés en façade.
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes

Dimensions 89 × 124 × 155 mm
Indice de protection IP

Indice de protection mécanique

Matière du boitier

Réf. : Y3P6 Catégories : , , , Étiquettes : , ,

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier grande taille pour thermoplongeur ou éléments blindés à ailettes, avec réglage par manette externe
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2, 2″, 2″1/2 et M77x2, à double filetage et écrou interne, ou simple filetage à bague rotative
– Logement pour manette de réglage externe protégée, accès depuis face avant ou face latérale
– Prévu pour recevoir un interrupteur et une lampe témoin protégés en façade.
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes
– Peut recevoir des pattes de fixation murales.
– Sortie par un ou deux presse-étoupe M20 ou M25

Dimensions: 89 x 124 x 155 mm

Volume: 1600 cm³

Matière: Aluminium

Indice de protection: IP69K

Indice de résistance mécanique: IK10



Références principales



Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Plans
