Thermostats électroniques pour thermoplongeurs IP66, IK10
Thermostats de thermoplongeurs IP66, IK10
Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.

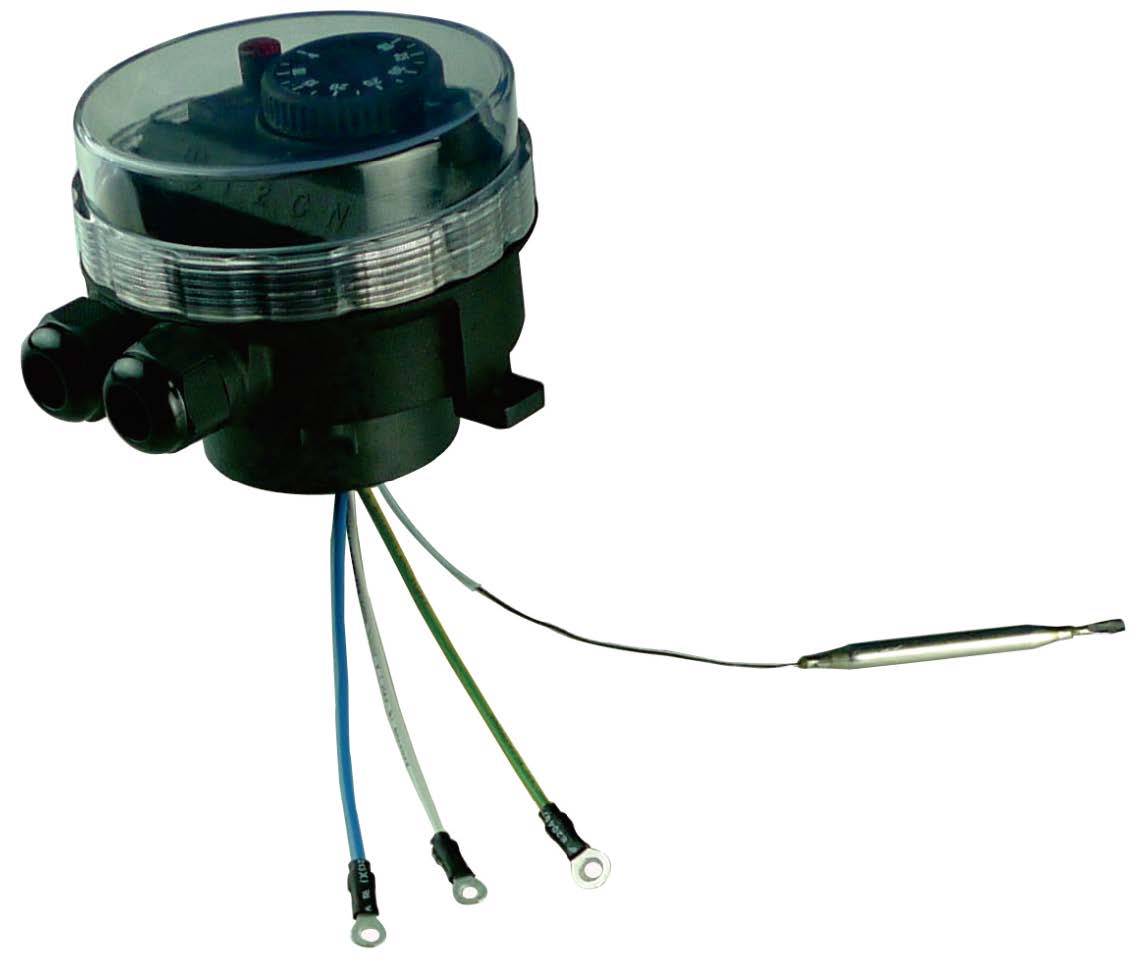

Sous ensemble pré-câblé se montant sur thermoplongeur 1”1/2 ou M45x2 avec raccord à bague rotative ou double filetage. Applications générales en environnement industriel non explosif, régulation de température de liquides.
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Indice de protection mécanique | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
Différentiel (°C) | |
ajustement du point de consigne |
Description
Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
IP66, IK10 | Régulation | Mécanique | SPDT | Thermoplongeur | ![]() |
YF8GNC |
Matière | ![]() |
![]() |
![]() |
![]() |
||
PA66 & PC |
Applications
Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Sous ensemble pré-câblé se montant sur thermoplongeur 1”1/2 ou M45x2 avec raccord à bague rotative ou double filetage. Applications générales en environnement industriel non explosif, régulation de température de liquides.
Boitier: Degré de protection IP 66 : étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV.
Le boitier comporte dans sa partie inférieure une pièce d’adaptation démontable pour le montage direct de raccords de thermoplongeurs.
Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.
Action: Thermostat de régulation, action tout ou rien
Elément sensible: Bulbe à dilatation de liquide et capillaire. Le capillaire et le bulbe sortent par la partie inférieure du boitier pour se monter dans le doigt de gant du thermoplongeur.
Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin).
Plages de réglage: 0-60°C (32-140°F); 0-90°C (32-195°F); 30-90°C (85-195°F); 30-110°C (85-230°F).
Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégrés. Un des deux presse-étoupe est obturé.
Raccordement électrique: Sur bornier à vis pour les câbles d’alimentation. Sortie par l’orifice inférieur par fils 1.5mm² isolés FEP et équipés de cosses rondes pour les bornes des éléments chauffants.
Mise à la terre : Borne à vis interne et fil équipé d’une cosse ronde pour connexion sur le raccord du thermoplongeur.
Fixation: Par le raccord du thermoplongeur ou par deux pattes, trous de fixation avec entre axe 114mm pour vis dia 4 à 5mm.
Identification: Plaque d’identification sur face arrière.
Contact: Inverseur
- Pouvoir de coupure, charges résistives:
-Contact à ouverture par hausse (C-1): 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
-Contact à fermeture par hausse (C-2):
- 6A 250V 50 ~60Hz: >100000 cycles
Pouvoir de coupure, charges inductives:
-Contact à ouverture par hausse (C-1):
- 2,6A 250V 50 ~60Hz: >100000 cycles
-Contact à fermeture par hausse (C-2):
- 0.6 A 250V 50 ~60Hz: >100000 cycles
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G.
Références principales

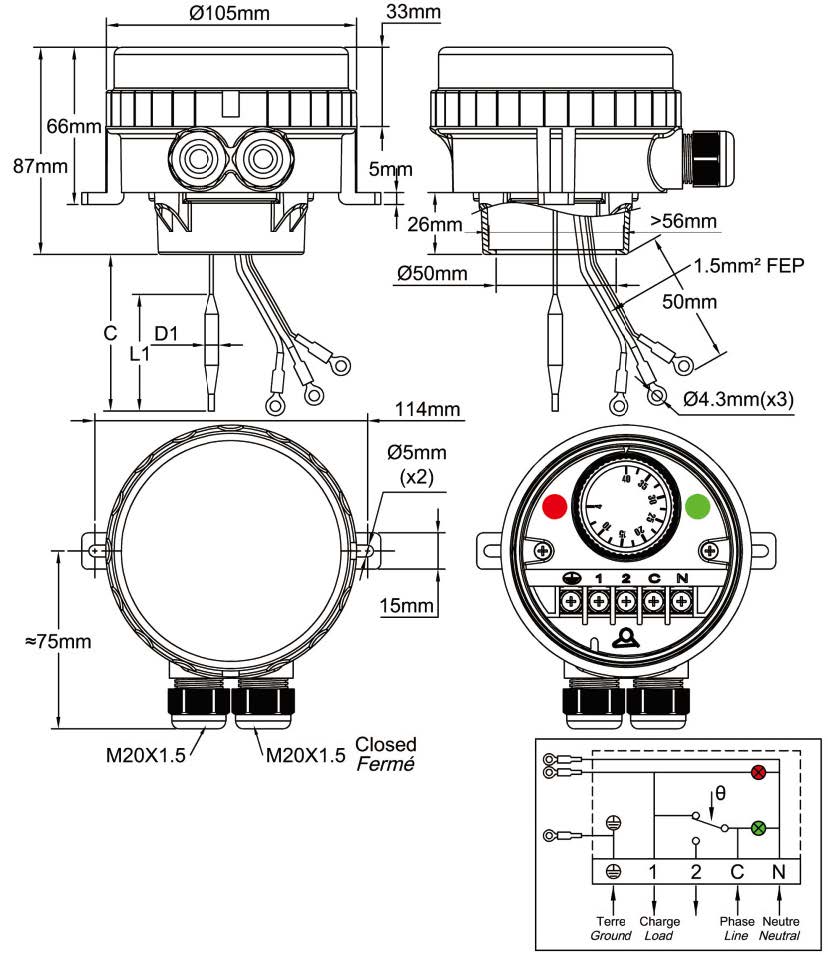

Plage de température °C (°F) | Références | Longueur du capillaire (C, mm) | Diamètre du bulbe (D1, mm) | Longueur du bulbe (L1, mm) | Différentielle°C (°F) | Température maxi sur le bulbe °C (°F) |
0-60°C (32-140°F) | YF8GNC00060026ZJ | 200 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 80°C (176°F) |
0-60°C (32-140°F) | YF8GNC00060036ZJ | 300 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 80°C (176°F) |
0-60°C (32-140°F) | YF8GNC00060046ZJ | 400 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 80°C (176°F) |
0-60°C (32-140°F) | YF8GNC00060056ZJ | 500 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 80°C (176°F) |
0-90°C (32-195°F) | YF8GNC00090026ZJ | 200 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
0-90°C (32-195°F) | YF8GNC00090036ZJ | 300 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
0-90°C (32-195°F) | YF8GNC00090046ZJ | 400 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
0-90°C (32-195°F) | YF8GNC00090056ZJ | 500 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
30-90°C (85-195°F) | YF8GNC30090026ZJ | 200 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
30-90°C (85-195°F) | YF8GNC30090036ZJ | 300 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
30-90°C (85-195°F) | YF8GNC30090046ZJ | 400 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
30-90°C (85-195°F) | YF8GNC30090056ZJ | 500 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
30-110°C (85-230°F) | YF8GNC30110026ZJ | 200 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 140°C (284°F) |
30-110°C (85-230°F) | YF8GNC30110036ZJ | 300 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 140°C (284°F) |
30-110°C (85-230°F) | YF8GNC30110046ZJ | 400 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 140°C (284°F) |
30-110°C (85-230°F) | YF8GNC30110056ZJ | 500 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 140°C (284°F) |
Téléchargements
Fiche technique
