Boitier à fenêtre, pour thermoplongeur instrumenté avec dissipateur de chaleur pour relais statique, Y3N4

Boitier moyenne taille pour thermoplongeur, éléments blindés à ailettes, ou instrumentation, Y3P3
Boitier petite taille pour thermoplongeur, éléments chauffants à ailettes ou instrumentation, Y3P1
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes
– Sortie par un presse-étoupe M20 ou M25
Dimensions | 64 × 84 × 104 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

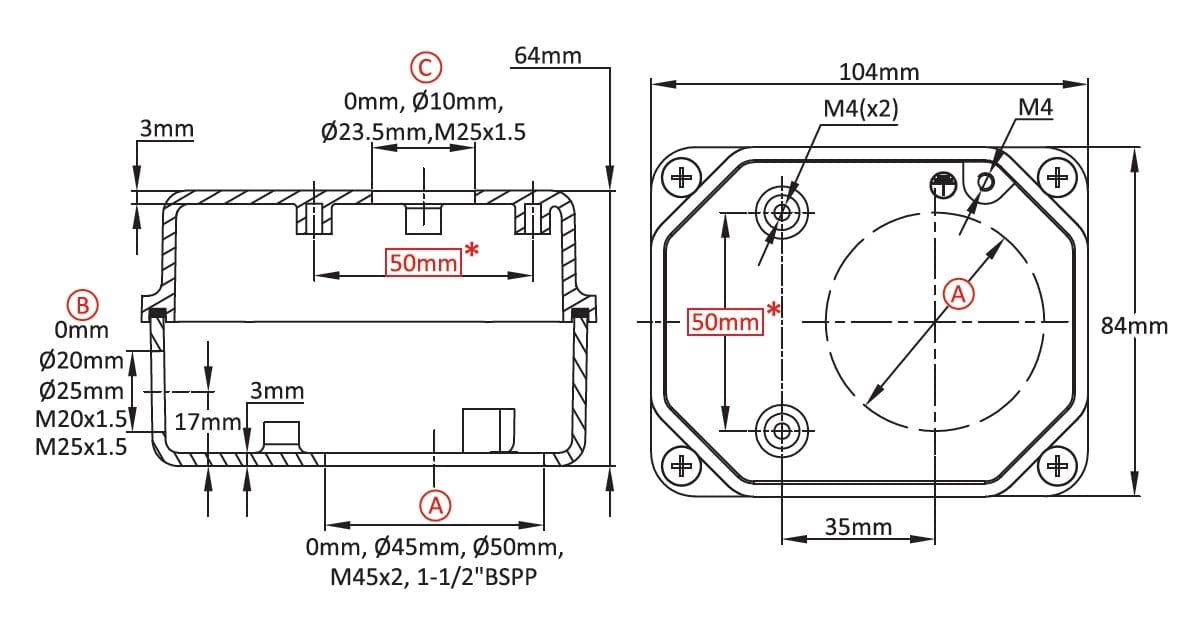

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

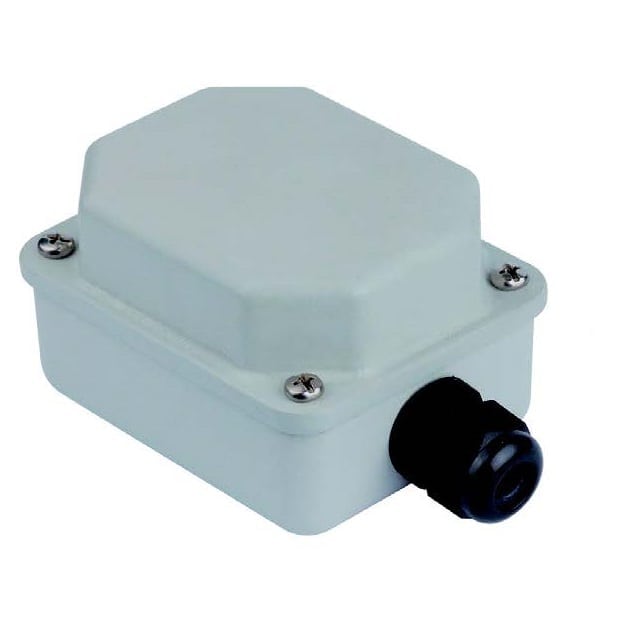

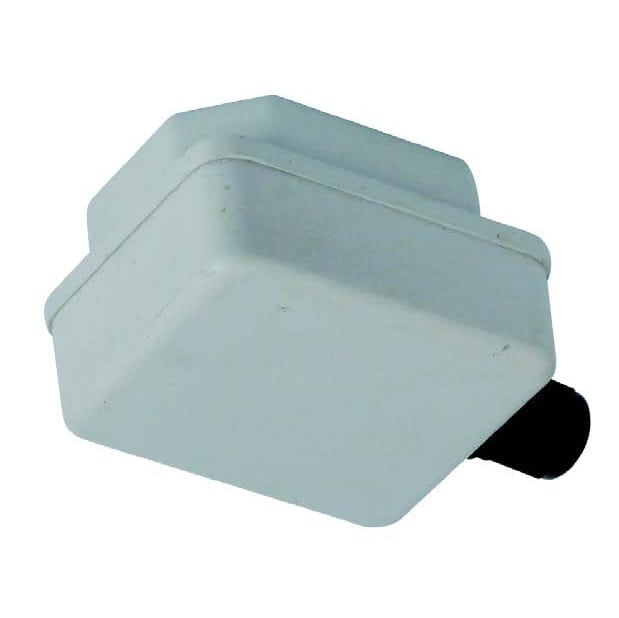

Boitier petite taille pour thermoplongeur, éléments chauffants à ailettes ou instrumentation
– Peut recevoir un perçage sur la face arrière pour raccords 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Peut aussi recevoir des perçages sur face arrière pour des éléments chauffants blindés à ailettes
– Sortie par un presse-étoupe M20 ou M25
Dimensions: 64 x 84 x 104 mm
Volume: 510 cm³
Matière: Aluminium
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | B (mm) | C (mm) | Non peint | Peint |
0 | 0 | 0 | Y3P1000000000007 | Y3P100000000000G |
0 | 0 | 10 | Y3P1000A00000007 | Y3P1000A0000000G |
0 | 0 | 23.5 | Y3P1000D00000007 | Y3P1000D0000000G |
0 | 0 | M25*1.5 | Y3P1000F00000007 | Y3P1000F0000000G |
0 | 20 | 0 | Y3P1000012000007 | Y3P100001200000G |
0 | 20 | 10 | Y3P1000A12000007 | Y3P1000A1200000G |
0 | 20 | 23.5 | Y3P1000D12000007 | Y3P1000D1200000G |
0 | 20 | M25*1.5 | Y3P1000F12000007 | Y3P1000F1200000G |
0 | 25 | 0 | Y3P1000012500007 | Y3P100001250000G |
0 | 25 | 10 | Y3P1000A12500007 | Y3P1000A1250000G |
0 | 25 | 23.5 | Y3P1000D12500007 | Y3P1000D1250000G |
0 | 25 | M25*1.5 | Y3P1000F12500007 | Y3P1000F1250000G |
0 | M20*1.5 | 0 | Y3P100001T000007 | Y3P100001T00000G |
0 | M20*1.5 | 10 | Y3P1000A1T000007 | Y3P1000A1T00000G |
0 | M20*1.5 | 23.5 | Y3P1000D1T000007 | Y3P1000D1T00000G |
0 | M20*1.5 | M25*1.5 | Y3P1000F1T000007 | Y3P1000F1T00000G |
0 | M25*1.5 | 0 | Y3P100001T500007 | Y3P100001T50000G |
0 | M25*1.5 | 10 | Y3P1000A1T500007 | Y3P1000A1T50000G |
0 | M25*1.5 | 23.5 | Y3P1000D1T500007 | Y3P1000D1T50000G |
0 | M25*1.5 | M25*1.5 | Y3P1000F1T500007 | Y3P1000F1T50000G |
45 | 0 | 0 | Y3P1450000000007 | Y3P145000000000G |
45 | 0 | 10 | Y3P1450A00000007 | Y3P1450A0000000G |
45 | 0 | 23.5 | Y3P1450D00000007 | Y3P1450D0000000G |
45 | 0 | M25*1.5 | Y3P1450F00000007 | Y3P1450F0000000G |
45 | 20 | 0 | Y3P1450012000007 | Y3P145001200000G |
45 | 20 | 10 | Y3P1450A12000007 | Y3P1450A1200000G |
45 | 20 | 23.5 | Y3P1450D12000007 | Y3P1450D1200000G |
45 | 20 | M25*1.5 | Y3P1450F12000007 | Y3P1450F1200000G |
45 | 25 | 0 | Y3P1450012500007 | Y3P145001250000G |
45 | 25 | 10 | Y3P1450A12500007 | Y3P1450A1250000G |
45 | 25 | 23.5 | Y3P1450D12500007 | Y3P1450D1250000G |
45 | 25 | M25*1.5 | Y3P1450F12500007 | Y3P1450F1250000G |
45 | M20*1.5 | 0 | Y3P145001T000007 | Y3P145001T00000G |
45 | M20*1.5 | 10 | Y3P1450A1T000007 | Y3P1450A1T00000G |
45 | M20*1.5 | 23.5 | Y3P1450D1T000007 | Y3P1450D1T00000G |
45 | M20*1.5 | M25*1.5 | Y3P1450F1T000007 | Y3P1450F1T00000G |
45 | M25*1.5 | 0 | Y3P145001T500007 | Y3P145001T50000G |
45 | M25*1.5 | 10 | Y3P1450A1T500007 | Y3P1450A1T50000G |
45 | M25*1.5 | 23.5 | Y3P1450D1T500007 | Y3P1450D1T50000G |
45 | M25*1.5 | M25*1.5 | Y3P1450F1T500007 | Y3P1450F1T50000G |
50 | 0 | 0 | Y3P1500000000007 | Y3P150000000000G |
50 | 0 | 10 | Y3P1500A00000007 | Y3P1500A0000000G |
50 | 0 | 23.5 | Y3P1500D00000007 | Y3P1500D0000000G |
50 | 0 | M25*1.5 | Y3P1500F00000007 | Y3P1500F0000000G |
50 | 20 | 0 | Y3P1500012000007 | Y3P150001200000G |
50 | 20 | 10 | Y3P1500A12000007 | Y3P1500A1200000G |
50 | 20 | 23.5 | Y3P1500D12000007 | Y3P1500D1200000G |
50 | 20 | M25*1.5 | Y3P1500F12000007 | Y3P1500F1200000G |
50 | 25 | 0 | Y3P1500012500007 | Y3P150001250000G |
50 | 25 | 10 | Y3P1500A12500007 | Y3P1500A1250000G |
50 | 25 | 23.5 | Y3P1500D12500007 | Y3P1500D1250000G |
50 | 25 | M25*1.5 | Y3P1500F12500007 | Y3P1500F1250000G |
50 | M20*1.5 | 0 | Y3P150001T000007 | Y3P150001T00000G |
50 | M20*1.5 | 10 | Y3P1500A1T000007 | Y3P1500A1T00000G |
50 | M20*1.5 | 23.5 | Y3P1500D1T000007 | Y3P1500D1T00000G |
50 | M20*1.5 | M25*1.5 | Y3P1500F1T000007 | Y3P1500F1T00000G |
50 | M25*1.5 | 0 | Y3P150001T500007 | Y3P150001T50000G |
50 | M25*1.5 | 10 | Y3P1500A1T500007 | Y3P1500A1T50000G |
50 | M25*1.5 | 23.5 | Y3P1500D1T500007 | Y3P1500D1T50000G |
50 | M25*1.5 | M25*1.5 | Y3P1500F1T500007 | Y3P1500F1T50000G |
M45*2 | 0 | 0 | Y3P1M45000000007 | Y3P1M4500000000G |
M45*2 | 0 | 10 | Y3P1M45A00000007 | Y3P1M45A0000000G |
M45*2 | 0 | 23.5 | Y3P1M45D00000007 | Y3P1M45D0000000G |
M45*2 | 0 | M25*1.5 | Y3P1M45F00000007 | Y3P1M45F0000000G |
M45*2 | 20 | 0 | Y3P1M45012000007 | Y3P1M4501200000G |
M45*2 | 20 | 10 | Y3P1M45A12000007 | Y3P1M45A1200000G |
M45*2 | 20 | 23.5 | Y3P1M45D12000007 | Y3P1M45D1200000G |
M45*2 | 20 | M25*1.5 | Y3P1M45F12000007 | Y3P1M45F1200000G |
M45*2 | 25 | 0 | Y3P1M45012500007 | Y3P1M4501250000G |
M45*2 | 25 | 10 | Y3P1M45A12500007 | Y3P1M45A1250000G |
M45*2 | 25 | 23.5 | Y3P1M45D12500007 | Y3P1M45D1250000G |
M45*2 | 25 | M25*1.5 | Y3P1M45F12500007 | Y3P1M45F1250000G |
M45*2 | M20*1.5 | 0 | Y3P1M4501T000007 | Y3P1M4501T00000G |
M45*2 | M20*1.5 | 10 | Y3P1M45A1T000007 | Y3P1M45A1T00000G |
M45*2 | M20*1.5 | 23.5 | Y3P1M45D1T000007 | Y3P1M45D1T00000G |
M45*2 | M20*1.5 | M25*1.5 | Y3P1M45F1T000007 | Y3P1M45F1T00000G |
M45*2 | M25*1.5 | 0 | Y3P1M4501T500007 | Y3P1M4501T50000G |
M45*2 | M25*1.5 | 10 | Y3P1M45A1T500007 | Y3P1M45A1T50000G |
M45*2 | M25*1.5 | 23.5 | Y3P1M45D1T500007 | Y3P1M45D1T50000G |
M45*2 | M25*1.5 | M25*1.5 | Y3P1M45F1T500007 | Y3P1M45F1T50000G |
1½”BSPP | 0 | 0 | Y3P1BA2000000007 | Y3P1BA200000000G |
1½”BSPP | 0 | 10 | Y3P1BA2A00000007 | Y3P1BA2A0000000G |
1½”BSPP | 0 | 23.5 | Y3P1BA2D00000007 | Y3P1BA2D0000000G |
1½”BSPP | 0 | M25*1.5 | Y3P1BA2F00000007 | Y3P1BA2F0000000G |
1½”BSPP | 20 | 0 | Y3P1BA2012000007 | Y3P1BA201200000G |
1½”BSPP | 20 | 10 | Y3P1BA2A12000007 | Y3P1BA2A1200000G |
1½”BSPP | 20 | 23.5 | Y3P1BA2D12000007 | Y3P1BA2D1200000G |
1½”BSPP | 20 | M25*1.5 | Y3P1BA2F12000007 | Y3P1BA2F1200000G |
1½”BSPP | 25 | 0 | Y3P1BA2012500007 | Y3P1BA201250000G |
1½”BSPP | 25 | 10 | Y3P1BA2A12500007 | Y3P1BA2A1250000G |
1½”BSPP | 25 | 23.5 | Y3P1BA2D12500007 | Y3P1BA2D1250000G |
1½”BSPP | 25 | M25*1.5 | Y3P1BA2F12500007 | Y3P1BA2F1250000G |
1½”BSPP | M20*1.5 | 0 | Y3P1BA201T000007 | Y3P1BA201T00000G |
1½”BSPP | M20*1.5 | 10 | Y3P1BA2A1T000007 | Y3P1BA2A1T00000G |
1½”BSPP | M20*1.5 | 23.5 | Y3P1BA2D1T000007 | Y3P1BA2D1T00000G |
1½”BSPP | M20*1.5 | M25*1.5 | Y3P1BA2F1T000007 | Y3P1BA2F1T00000G |
1½”BSPP | M25*1.5 | 0 | Y3P1BA201T500007 | Y3P1BA201T50000G |
1½”BSPP | M25*1.5 | 10 | Y3P1BA2A1T500007 | Y3P1BA2A1T50000G |
1½”BSPP | M25*1.5 | 23.5 | Y3P1BA2D1T500007 | Y3P1BA2D1T50000G |
1½”BSPP | M25*1.5 | M25*1.5 | Y3P1BA2F1T500007 | Y3P1BA2F1T50000G |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
Téléchargements
AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.PRODUITS SIMILAIRES
-
Boitier en aluminium avec hublot polycarbonate pour thermoplongeur avec raccord déporté de 30 mm, Y3G2
