Thermostats de tuyauterie, IP65, IK10
Mesure de température de surface de tuyauteries, applications générales en environnement industriel non explosif, Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.
| Matière du boitier | |
|---|---|
| Couleur | |
| Indice de protection IP | |
| Indice de protection mécanique | |
| Matière des contacts | |
| Pouvoir de coupure | |
| tension | |
| Durée de vie électrique (Nb de cycles en conditions nominales) | |
| type de prise de mesure | |
| Elément sensible |
| Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
| IP65, IK10 | Régulation | Mécanique | SPDT | Tuyauterie |  |
Y118G& Y108G |
| Matière |  |
 |
 |
 |
||
| Aluminium |
Applications
Mesure de température de surface de tuyauteries, applications générales en environnement industriel non explosif, Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.
Boitier: Aluminium, IP65, IK10. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.
Plages de réglage: 0-60°C (32-140°F); 0-90°C (32-195°F); 30-90°C (85-195°F); 30-110°C (85-230°F)
Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Les modèles à réglage sous hublot comportent un couvercle en polycarbonate transparent permettant de voir l’état de la lampe témoin et le réglage du point de consigne. Graduations en °F disponibles en option.
Action: Régulation tout ou rien.
Elément sensible: Bulbe à dilatation de liquide monté dans un support aluminium en contact avec la paroi du tube.

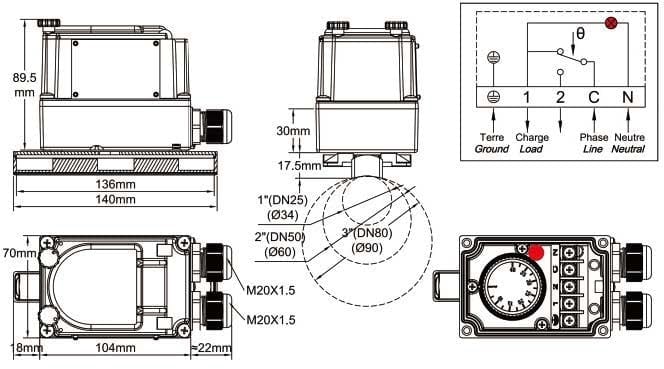

Le design du support procure un contact thermique optimisé avec des tubes de diamètre extérieur 34 mm (1 “, DN25), 60 mm (2″, DN50) et 90 mm (3”, DN80). Pour des dimensions intermédiaires, nous recommandons l’usage de graisse de contact thermique Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).
Mise à la terre : Interne et externe
Lampe témoin: Permet de visualiser l’état de sortie du contact du thermostat. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin)
Alimentation électrique: 2 Presse-étoupes M20, PA66 noir.
Fixation: Le boitier peut être fixé par des colliers de serrage métalliques à vis sans fin (DIN 3017) de largeur maximale 15 mm, des attache câbles nylon selon EN50146 (applications ou la température permanente ne dépasse pas 85°C) ou de la bande perforée spécifique en acier inoxydable (voir accessoires en fin de ce catalogue)
Identification: Plaque d’identification métallique, rivetée

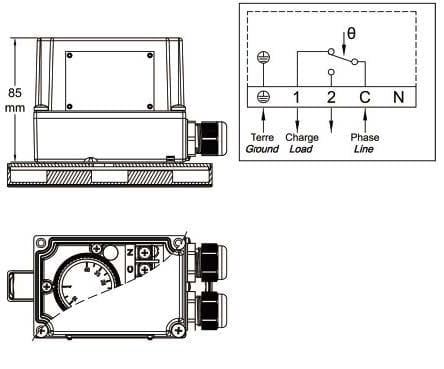

Contact: Inverseur
Pouvoir de coupure, charges résistives:
-Contact à ouverture par hausse (C-1):
- 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
-Contact à fermeture par hausse (C-2):
- 6A 250V 50 ~60Hz: >100000 cycles
Pouvoir de coupure, charges inductives:
-Contact à ouverture par hausse (C-1):
- 2,6A 250V 50 ~60Hz: >100000 cycles
-Contact à fermeture par hausse (C-2):
- 0.6 A 250V 50 ~60Hz: >100000 cycles
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G.
Références principales
Téléchargements
Fiche technique
