1. Design et caractéristiques générales de la gamme
La gamme Y1 comporte un très large éventail de thermostats sous boitier métallique étanche IP65*, à forte résistance mécanique (IK10**sauf modèles avec manette extérieure), destinés à des applications commerciales ou industrielles et couvrant des plages allant de -35°C à +760°C. Les détails techniques de ces boîtiers sont le résultat de plus de 50 ans d’expérience et de la prise en compte permanente des besoins des clients.
*IP65= Totalement protégé contre la poussière, et protégé contre les jets d’eau de faible pression sous toutes les directions
**IK10= Résistant à la chute d’un poids de 5kg tombant de 40 cm (=20 joules)
2. Thermostats compatibles
Thermostats d’ambiance ou antigel à dilatation de liquide | Thermostats d’ambiance ou antigel électroniques | Thermostats de régulation à dilatation de liquide, unipolaires et tripolaires | Thermostats fixes à réarmement manuel à dilatation de liquide, unipolaires, bipolaires et tripolaires |
Thermostats réglables à réarmement manuel, à dilatation de liquide, unipolaires | Combinés thermostat de régulation + thermostat à réarmement manuel, à dilatation de liquide, unipolaire | Thermostats de régulation à canne, à dilatation bimétallique, unipolaires et bipolaires | Thermostats à réarmement manuel à canne,à dilatation bimétallique, unipolaires et bipolaires |
3. Modes de réglages
3.1 thermostats de régulation (IP65)
Réglage interne |
Axe de réglage par tournevis, accès externe sous bouchon vissé |
Réglage interne avec manette sous hublot |
Manette de réglage externe, thermostat monté sur socle (N’est pas disponible sur tous les modèles) | Manette de réglage externe, thermostat lié au capot (Modèles tripolaires) |
3.2 Thermostats à réarmement manuel: accès au réarmement (IP65)
Limiteur à température fixe, réarmement manuel interne | Limiteur à température fixe, réarmement manuel externe nécessitant un outil | Limiteur à température réglable, réglage externe sous bouchon vissé + réarmement manuel accès externe nécessitant un outil |
3.3 Combinés thermostat de régulation et thermostat à réarmement manuel
Thermostat de régulation à réglage interne et thermostat à réarmement manuel à accès interne | Thermostat de régulation à réglage interne et thermostat à réarmement manuel à accès externe nécessitant un outil | Thermostat de régulation à réglage externe sous bouchon vissé et thermostat à réarmement manuel à accès externe nécessitant un outil | Thermostat de régulation à réglage externe sous hublot et thermostat à réarmement manuel à accès externe nécessitant un outil | Thermostat de régulation à réglage par manette externe et thermostat à réarmement manuel à accès externe nécessitant un outil |
4. Raccordements électriques et sorties de câbles
La mise à la terre interne est effectuée par borne M4 équipée d’un cavalier inox et de rondelle éventail anti-desserrement | Les capillaires et axes de réglage métalliques sont mis à la terre (conformité à EN 60.335-1,§22-34) | Le raccordement électrique des contacts des modèles à bulbe et capillaire unipolaires est effectué par un bornier 3 x 2.5 mm², 15A, 250V, avec capot de protection des bornes. (conformité à EN60335-26-1) | Le raccordement électrique des thermostats tripolaires, des limiteurs bipolaires et tripolaires à bulbe et capillaire, des thermostats à canne à dilatation bimétallique et des régulateurs électroniques s’effectue directement sur les bornes à vis de ces appareils | Les thermostats sont solidaires du fond du boitier, sans liaison électrique ou capillaire vers le couvercle, afin de faciliter le câblage (A l’exception des modèles tripolaires avec manette extérieure et des thermostats électroniques) | Sortie par presse étoupe ISO M16 en PA66, IP68, pour câbles de 5 à 10 mm de diamètre. Les modèles tripolaires et les versions électroniques comportent deux presse-étoupes M16. |
5. Protection des sondes et systèmes de mesure de température
- Les sorties des sondes de température des modèles électroniques d’ambiance sont protégées sous capuchon silicone.
- Les sorties par capillaire sont protégées par une gaine métallique flexible en acier inoxydable terminée par un embout permettant le montage d’un doigt de gant, ou par une terminaison souple en silicone pour les mesures sans doigt de gant.
- Les bossages de montages de doigts de gant sont identiques sur toute la gamme Y1 (voir accessoires de la série Y1).
- Les sorties des cannes se font par un joint étanche.
- Les cannes sont en acier inoxydable 304L.

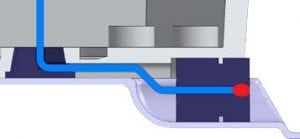

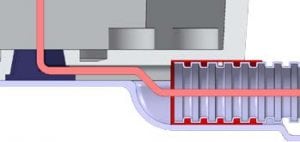

sortie capillaire | Ambiance, capteur électronique | Sortie par canne |

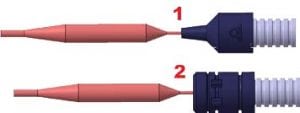

Embout silicone (1) ou bossage pour doigt de gant(2) sur sorties par capillaire | Embout pour montage de doigts de gants sur modèles à canne | Boitier pour fixation sur tuyauterie (1: Bande inox, 2: Colliers à vis, 3: serre fils) |
6. Principes de mesure de la température
Mesure par dilatation bimétallique: Utilisée sur certains modèles à canne. | Mesure par dilatation de liquide: Utilisée sur les thermostats d’ambiance, sur les thermostats à bulbe et capillaire, sur les thermostats de tuyauteries et sur certains modèles de thermostats à canne. |
Avantages:
– Temps de réponse rapide, – Aucun risque de fuite de liquide de mesure – Simplicité mécanique – Insensible aux variations de température ambiante sur la tête – Mesure une moyenne de la température sur toute la longueur de la canne – Bonne résistance aux surchauffes Désavantages: – Relativement sensible aux vibrations, – Canne rigide ne pouvant pas être cintrée ou pliée – Longueur non modifiable |
Avantages:
– Existe en différentes longueurs de capillaire – Permet de réaliser des thermostats à canne avec des cannes courtes ou très longues – Flexibilité du capillaire – Peu sensible aux vibrations Désavantages: – Sensible aux variations de température ambiante sur la tête – Le risque de fuite de liquide de mesure oblige dans certaines applications à utiliser des limiteurs à sécurité positive – Les surchauffes sur le bulbe au-delà des valeurs autorisées peuvent provoquer la détérioration du train thermostatique |
7. Visserie et identification
Plaque d’identification inaltérable rivetée et personnalisable. | Visserie de couvercle imperdable en acier inoxydable | Rondelles isolantes anti corrosion galvanique sous les têtes de vis du couvercle | Chainette de maintien du couvercle évitant de le faire tomber lors du raccordement électrique ou d’interventions de maintenance. (Conformité à EN60335-26-1) |
8. Matière du boîtier aluminium
Matière et norme | Si | Cu | Mg | Zn | Mn | Fe | Ni | Sn | Al |
ADC12 (JIS H5302:2000) | 9.6-12.0 | 1.5-3.5 | <0.3 | <1.0 | <0.5 | 0.6-0.9 | <0.5 | <0.2 | rest |
Protection de surface
Les boitiers sont sablés puis revêtus d’une peinture époxy cuite au four, de couleur gris RAL7035.
(Autres couleurs possibles avec minimum de mise en fabrication applicable)
Textes réglementaires
Accès au réarmement manuel:L’accès au dispositif de réarmement manuel nécessitant un outil ou le démontage d’un capot est requis par la norme EN60335-1, §30-1
Limiteurs réglables: Les limiteurs réglables doivent être essayés dans l’application avec le réglage le plus défavorable, si leur réglage est accessible sans outil. Si le réglage est accessible uniquement avec outil, et si l’utilisateur n’a pas à le modifier, cette clause n’est pas applicable. Un scellement approprié du réglage est admis comme moyen d’empêcher un utilisateur de modifier le réglage(EN60335-1, §5-6).
Définitions des dispositifs de contrôle de température
Thermostat:Dispositif sensible à la température, dont la température de fonctionnement peut soit être fixée, soit réglable et qui dans les conditions de fonctionnement normal, maintient la température de la partie commandée entres certaines limites par l’ouverture et la fermeture automatiques d’un circuit (EN60335-1§3.7.1).
Limiteur de température:Dispositif sensible à la température, dont la température de fonctionnement peut soit être fixée, soit réglable et qui dans les conditions de fonctionnement normal, fonctionne par ouverture ou fermeture d’un circuit quand la température de la partie commandée atteint une valeur préalablement déterminée. Il n’effectue pas l’opération inverse lors du cycle normal de l’appareil. Il peut nécessiter ou non un réarmement manuel. (EN60335-1§3.7.2).
Coupe circuit thermique: Dispositif qui, en fonctionnement anormal, limite la température de la partie commandée par l’ouverture automatique du circuit ou par réduction du courant, et qui est construit de façon telle que son réglage ne puisse pas être modifié par l’usager (EN60335-1§3.7.3).
Coupe circuit thermique à réarmement automatique: Coupe circuit thermique qui rétablit automatiquement le courant lorsque la partie correspondante de l’appareil s’est suffisamment refroidie (EN60335-1§3.7.4).
Coupe circuit thermique sans réarmement automatique: Coupe circuit thermique qui nécessite une opération manuelle ou le remplacement d’un élément pour rétablir le courant (EN60335-1§3.7.5).
Dispositif de protection: Dispositif dont le fonctionnement évite une situation dangereuse dans des conditions anormales de fonctionnement (EN60335-1§3.7.6).
Protecteur thermique: Coupe circuit thermique qui ne fonctionne qu’une seule fois et qui implique un remplacement partiel ou total (EN60335-1§3.7.7).
9. Présentation des thermostats utilisés dans la série Y1
8G | KR | 8C | SR, VR | 1R, 1B |
Thermostat à bulbe et capillaire de régulation à dilatation de liquide, type électrodomestique, unipolaire, inverseur, 16A 250V
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles muraux avec contrôle de température ambiante, – Modèles à bulbe et capillaire, – Modèles à canne – Modèles à fixation sur tube. Les plages de température sont réalisables de -35°C jusqu’à 500°C. Durée de vie électrique: 100.000 cycles. |
Thermostat à bulbe et capillaire de régulation à dilatation de liquide, type commercial et industriel, unipolaire, inverseur, 15A 250V/400V
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles muraux avec contrôle de température ambiante, – Modèles à bulbe et capillaire, – Modèles à canne Les plages de température sont réalisables de -25°C jusqu’à 760°C. Durée de vie électrique: 500.000 cycles. Supportent -50°C Ils ne peuvent pas se monter dans les versions combinées avec un thermostat de sécurité (Existe aussi en version différentielle réduite: KU) |
Thermostat à bulbe et capillaire de régulation à dilatation de liquide, type électrodomestique, tripolaire, contacts à ouverture, 16A 250V, 10A 400V
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles muraux avec contrôle de température ambiante, – Modèles à bulbe et capillaire, – Modèles à canne – Modèles à fixation sur tube. Les plages de température sont réalisables de -35°C jusqu’à 300°C. Durée de vie électrique: 100.000 cycles. Ils ne peuvent pas se monter dans les versions combinées avec un thermostat de sécurité |
Thermostats de régulation à canne bimétallique, type commercial et industriel, unipolaire, contacts inverseurs, 15A 250V/400V
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles à canne Les plages de température sont réalisables de 0°C jusqu’à 150°C sur la série S et jusqu’à 400°C sur la série V. Durée de vie électrique: 500.000 cycles. Ils ne peuvent pas se monter dans les versions combinées avec un thermostat de sécurité (Existent aussi dans des versions à différentielle réduite: SU, VU) |
Thermostats de régulation à canne bimétallique, type commercial et industriel, contacts unipolaire inverseur (1R) ou bipolaire à ouverture (1B), 15A 250V/400V
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles à canne Les plages de température sont réalisables de -10°C jusqu’à 165°C Durée de vie électrique: 100.000 cycles. Ils ne peuvent pas se monter dans les versions combinées avec un thermostat de sécurité (Existent aussi dans des versions avec différentielle réduite: 1U , 1C) |
8L | KX | 8X | 82 | 1X, 1E |
Limiteurs à bulbe et capillaire à température fixe, à sécurité positive, à ébullition de liquide, type électrodomestique, contacts à ouverture, 15A 250V.
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles muraux avec réarmement manuel (version rare), – Modèles à bulbe et capillaire – Modèles à canne – Modèles à fixation sur tube. Les points de consigne sont réalisables entre +70 à+300°C Durée de vie électrique: 300 cycles |
Limiteurs à bulbe et capillaire à réarmement manuel et point de consigne réglable, à dilatation de liquide, type commercial et industriel, unipolaire, inverseur, 15A 250V/400V
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles muraux avec contrôle de température ambiante, – Modèles à bulbe et capillaire, – Modèles à canne Supportent -50°C Ils ne peuvent pas se monter dans les versions combinées avec un thermostat de régulation Les plages de température sont réalisables de -25°C jusqu’à 760°C. Durée de vie électrique: 100.000 cycles. |
Limiteurs à bulbe et capillaire à température fixe, à ébullition, type électrodomestique, bipolaires à ouverture, 20A 250V
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles muraux avec réarmement manuel (version rare), – Modèles à bulbe et capillaire – Modèles à canne – Modèles à fixation sur tube. Ils ne peuvent pas se monter dans les versions combinées avec un thermostat de régulation Les points de consigne sont réalisables entre +70 à +170°C Durée de vie électrique: 300 cycles |
Limiteur à bulbe et capillaire à température fixe, à ébullition, type commercial et industriel, tripolaire à ouverture 25A 250V, 16A 400V, contact à double rupture.
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles muraux avec réarmement manuel (version rare), – Modèles à bulbe et capillaire – Modèles à canne – Modèles à fixation sur tube. Ils ne peuvent pas se monter dans les versions combinées avec un thermostat de régulation. Les points de consigne sont réalisables entre +70 à +170°C Durée de vie électrique: 300 cycles (250V), 1000cycles (400V) |
Limiteurs à réarmement manuel à canne bimétallique, type commercial et industriel, point de consigne réglable ou fixe, contact inverseur unipolaire (1X) ou bipolaire à ouverture (1E), 15A 250/400V.
Dans la série Y1, ils sont utilisés dans les versions suivantes: – Modèles à canne Ils ne peuvent pas se monter dans les versions combinées avec un thermostat de régulation Les plages de température sont réalisables de -10°C jusqu’à 165°C Durée de vie électrique: 1000 cycles. |
10. Caractéristiques comparées des différentes versions de la gamme Y1
10.1 Thermostats d’ambiance et antigel
Série Y1 | Série interne | Type de mesure | Accès au réglage du point de consigne | Action |
Contacts |
Limites des plages de température réalisables | ||||||
Dilatation de liquide | Capteur électronique | Interne | Bouchon | Hublot | Manette Externe | Régulation | Réarmement manuel | Combiné régulation et réarmement | ||||
Y1A | KR KU | -25+70°C | ||||||||||
Y1A | 8G* | -35+40°C | ||||||||||
Y1B | KR KU | -25+70°C | ||||||||||
Y1B | 8G* | -35+40°C | ||||||||||
Y1C | KR KU | -25+70°C | ||||||||||
Y1C | 8G* | -35+40°C | ||||||||||
Y1C | 8C | -35+40°C | ||||||||||
Y1D | 2PE2N | -35+40°C | ||||||||||
Y1E | 2PE2N | -35+40°C | ||||||||||
Y1F | 2PE2N | -35+40°C |
* Cette série peut aussi se faire avec des modèles à réarmement manuel ou combinés régulation+ réarmement manuel (Options peu fréquentes). Nous consulter pour références.
10.2 Thermostats de surface pour tuyauteries
Série Y1 | Série interne | Accès au réglage du point de consigne | Accès au réarmement manuel | Action | Contacts | Limites des plages de température réalisables | ||||||
Interne | Bouchon | Hublot | Manette Externe | Interne | Externe par bouchon vissé | Régulation | Réarmement manuel | Combiné régulation et réarmement | ||||
Y10 | KR, KU | 0+120°C | ||||||||||
Y10 | 8G | 4+110°C | ||||||||||
Y11 | KR, KU | 0+120°C | ||||||||||
Y11 | 8G | 4+110°C | ||||||||||
Y12 | KR, KU | 0+120°C | ||||||||||
Y12 | 8G | 4+110°C | ||||||||||
Y12 | 8C | 4+120°C | ||||||||||
Y13 | 8L* | Sécurité positive | 30-120°C | |||||||||
Y13 | 8X* |
Sécurité positive |
70-120°C | |||||||||
Y13 | 82* |
Sécurité positive |
70-120°C | |||||||||
Y14 | KXA*, KXF | 0+120 | ||||||||||
Y15 | KXA* | 0+120 | ||||||||||
Y16 | 8G+8L* | 4+120°C | ||||||||||
Y17 | 8G+8L* | 4+120°C |
* Cette série peut aussi se faire avec réarmement manuel à accès interne (Options peu fréquentes). Nous consulter pour références.
10.3 Thermostats à bulbe et capillaire
Série Y1 |
Série interne |
Accès au réglage du point de consigne | Accès au réarmement | Action |
Contacts |
Limites des plages de température réalisables |
||||||
Interne | Bouchon vissé | Hublot | Manette Externe | Interne* | Bouchon | Régulation | Réarmement manuel | Combiné régulation et réarmement | ||||
Y1G |
KR KU |
-25+760°C |
||||||||||
Y1G |
8G |
-35+300°C |
||||||||||
Y1H |
KR KU |
-25+760°C |
||||||||||
Y1H |
8G |
-35+300°C |
||||||||||
Y1I |
KR KU |
-25+760°C |
||||||||||
Y1I |
8G |
-35+300°C |
||||||||||
Y1J |
KR KU |
-25+760°C |
||||||||||
Y1J |
8G |
-35+300°C |
||||||||||
Y1J |
8C |
-35+300°C |
||||||||||
Y1K |
8L |
Sécurité positive |
60-300°C |
|||||||||
Y1K |
8X |
Sécurité positive |
60-170°C |
|||||||||
Y1K |
82 |
Sécurité positive |
60-170°C |
|||||||||
Y1L |
8L |
Sécurité positive |
60-300°C |
|||||||||
Y1L |
8X |
Sécurité positive |
60-170°C |
|||||||||
Y1L |
82 |
Sécurité positive |
60-170°C |
|||||||||
Y1M | KXA | -25+760 | ||||||||||
Y1N | KXA | -25+760 | ||||||||||
Y1O | KXA | -25+760 | ||||||||||
Y1P |
8G+8L |
Sécurité positive |
60-300°C |
|||||||||
Y1Q |
8G+8L |
Sécurité positive |
60-300°C |
10.4 Thermostats à canne
Série Y1 | Série interne | Type de mesure | Accès au réglage du point de consigne | Accès au réarmement manuel | Action | Contacts | Limites des plages de température réalisables | |||||||
Dilatation de liquide | Canne bimétallique | Interne | Bouchon vissé | Hublot | Manette Externe | Interne* | Bouchon vissé | Régulation | Réarmement manuel | Combiné régulation et réarmement | ||||
Y1R | SR, SU | -50+150 | ||||||||||||
Y1R | VR, VU | 0-400 | ||||||||||||
Y1R | 8G | -35+300 | ||||||||||||
Y1R | KR, KU | -25+760 | ||||||||||||
Y1S | SR, SU | -50+200 | ||||||||||||
Y1S | VR, VU | 0-400 | ||||||||||||
Y1S | 8G | -35+300 | ||||||||||||
Y1S | KR, KU | -25+760 | ||||||||||||
Y1T | 8G | -35+300 | ||||||||||||
Y1T | KR, KU | -25+760 | ||||||||||||
Y1T | 8C | -35+300 | ||||||||||||
Y1U | 1R, 1U | -10+165°C | ||||||||||||
Y1U | 1B, 1C | -10+165°C | ||||||||||||
Y1V | 8L | Sécurité positive | 60-300°C | |||||||||||
Y1V | 8X |
Sécurité positive |
60-170°C | |||||||||||
Y1V | 82 |
Sécurité positive |
60-170°C | |||||||||||
Y1W | KXA, KXF | -25+760 | ||||||||||||
Y1X | KXA | -25+760 | ||||||||||||
Y1Y | 1X | -10+165°C | ||||||||||||
Y1Y | 1D | -10+165°C | ||||||||||||
Y1Z | 8G+8L |
Sécurité positive |
60-300°C |
