Thermostats à canne, régulation, IP65, IK10

Ces thermostats à canne  à dilatation de liquide peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs   avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air, en environnement industriel non explosif.

Matière du boitier

Couleur

Indice de protection IP

Indice de protection mécanique

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

longueur de la canne (mm)

Ce produit est actuellement en rupture de stock et indisponible.

Description

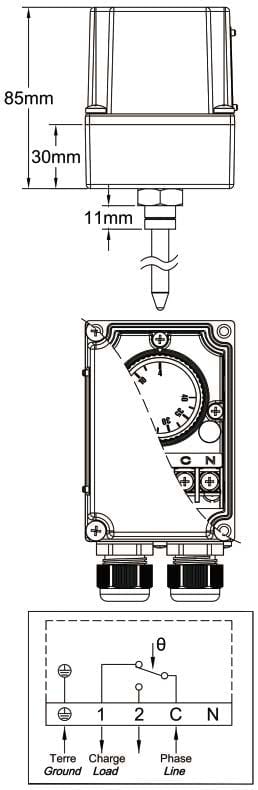

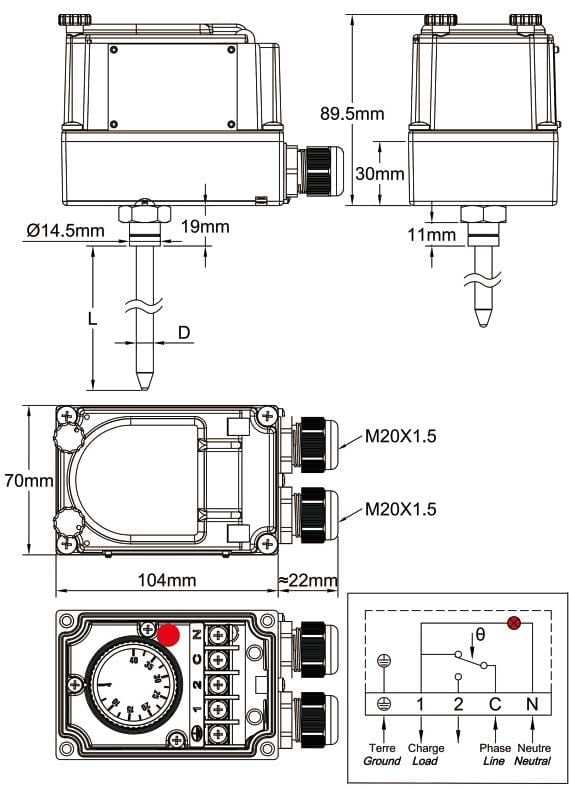

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP65, IK10 Régulation Mécanique SPDT Canne Y1S8G&   Y1R8G
Matière
Aluminium

Applications

Ces thermostats à canne  à dilatation de liquide peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs   avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air, en environnement industriel non explosif.

-Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.

-Insensible aux fortes vibrations

Caractéristiques techniques

Boitier: Aluminium, IP65, IK10. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.

Plages de réglage: -35+35°C (-30+95°F); -10+40°C (15-105°F); 4-40°C (40-105°F); 0-60°C (32-140°F); 0-90°C (32-195°F); 30-90°C (85-195°F); 30-110°C (85-230°F); 50-200°C (120-390°F); 50-300°C (120-570°F); 100-400°C (210-750°F); 100-500°C (210-930°F)

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Les modèles à réglage sous hublot comportent un couvercle en polycarbonate transparent permettant de voir l’état de la lampe témoin et le réglage du point de consigne. Graduations en °F disponibles en option.

Action: Régulation tout ou rien.

Elément sensible: Canne à dilatation de liquide. Cette canne possède une partie non active dite zone neutre permettant la traversée d’isolants et de calorifuge. La canne est munie d’un bossage permettant le montage de doigts de gants standards, de refroidisseur ou de brides (Voir doigts de gants dans la section accessoires)

Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).

Mise à la terre : Interne et externe.

Lampe témoin: Permet de visualiser l’état de sortie du contact du thermostat. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin)

Alimentation électrique: 2 presse-étoupes M20, PA66 noir.

Identification: Plaque d’identification métallique, rivetée.

Contact: Inverseur

Pouvoir de coupure, charges résistives:

-Contact à ouverture par hausse (C-1):

  • 16A 250V, 50 ~60Hz: >100000 cycles,
  • 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
  • 10A 400V, 50 ~60Hz: ≥ 50000 cycles.

-Contact à fermeture par hausse (C-2):

  • 6A 250V 50 ~60Hz: >100000 cycles

Pouvoir de coupure, charges inductives:

-Contact à ouverture par hausse (C-1):

  • 2,6A 250V 50 ~60Hz: >100000 cycles

-Contact à fermeture par hausse (C-2):

  • 0.6 A 250V 50 ~60Hz: >100000 cycles

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G

Références principales

*Au-dessus de 200°C nous recommandons de placer un refroidisseur référence 66RF07015 ou 66RF0701F12 entre le canne et le boitier (voir accessoires). Attention : Ce refroidisseur diminue de 70mm la longueur utile de la canne
