Limiteur de tuyauterie, température fixe, à réarmement manuel, IP65, IK10

Ces limiteurs de température de tuyauteries, à dilatation de liquide peuvent être utilisés pour une utilisation en sécurité de température haute de tuyauteries, en environnement industriel non explosif.

  • Le réarment interne est adapté aux appareils ne demandant pas de réarmements fréquents.
  • Insensible aux fortes vibrations
  • Limiteur non réglable
Matière du boitier

Couleur

Indice de protection IP

Indice de protection mécanique

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP65, IK10 Réarmement manuel Mécanique SPNC Tuyauterie Y118L&   Y108L
Matière
Aluminium

Applications:

Ces limiteurs de température de tuyauteries, à dilatation de liquide peuvent être utilisés pour une utilisation en sécurité de température haute de tuyauteries, en environnement industriel non explosif.

  • Le réarment interne est adapté aux appareils ne demandant pas de réarmements fréquents.
  • Insensible aux fortes vibrations
  • Limiteur non réglable

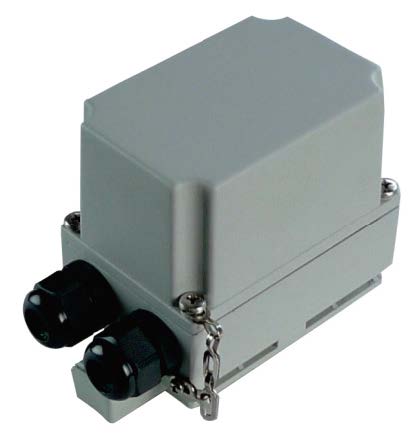

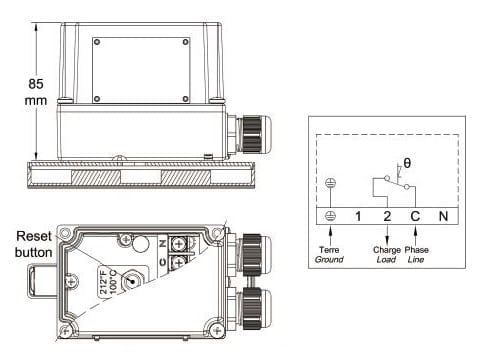

Boitier: Aluminium, IP65, IK10. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.

Action: thermostat de sécurité à réarmement manuel, à sécurité positive

Valeurs d’étalonnage: 80±8°C (176±15°F), 90±8°C (194±15°F), 110±8°C (230±15°F). Autres valeurs possibles entre 30°C et 110°C (85°F et 230°F). La valeur de l’étalonnage est repérée

Réglage: réglage fixe scellé, non modifiable par l’utilisateur

Elément sensible: Bulbe à dilatation de liquide monté dans un support aluminium en contact avec la paroi du tube.

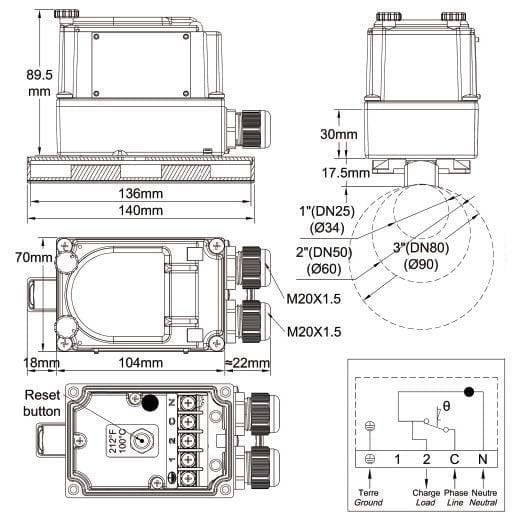

Le design du support procure un contact thermique optimisé avec des tubes de diamètre extérieur 34 mm (1 « , DN25),  60 mm (2″, DN50) et 90  mm  (3 », DN80). Pour des dimensions intermédiaires, nous recommandons l’usage de  graisse de  contact  thermique Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).

Mise à la terre : Interne et externe

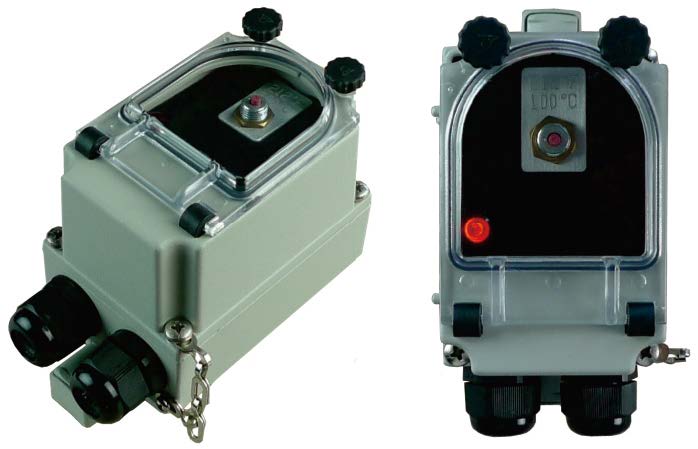

Lampe témoin: Permet de visualiser l’état de sortie du contact du limiteur. Montée en standard pour les modèles à réarmement sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin)

Alimentation électrique: 2 Presse-étoupes M20, PA66 noir.

Fixation: Le boitier peut être fixé par des colliers de serrage métalliques à vis sans fin (DIN 3017) de largeur maximale 15 mm, des attache câbles nylon selon EN50146 (applications ou la température permanente ne dépasse pas 85°C) ou de la bande perforée spécifique en acier inoxydable (voir accessoires en fin de ce catalogue)

Identification: Plaque d’identification métallique, rivetée. Le point d’étalonnage est imprimé en °C et en °F à côté du bouton de réarmement.

Contact: Ouverture par élévation de température

Pouvoir de coupure: 16A résistif. 250/400V alt.

  • Durée de vie électrique > 6.000 cycles.

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, voir la fiche technique du limiteur 8L

Références principales

Téléchargements

AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.
