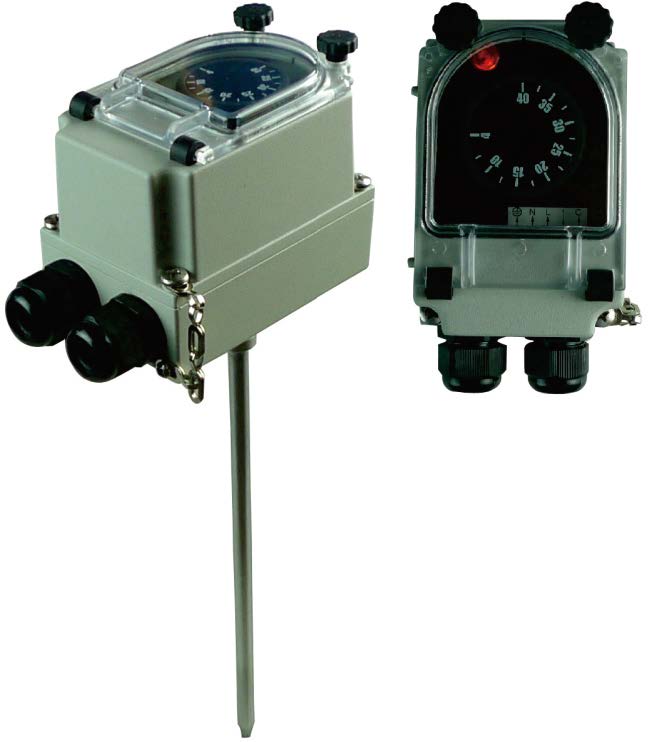

Thermostat électronique à canne, IP65, IK10

Ces thermostats à canne électroniques peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air, en environnement industriel non explosif.

Différentielle très faible. Action tout ou rien

Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.

Matière du boitier

Couleur

Indice de protection IP

Indice de protection mécanique
Type de contact

,

Matière des contacts

Pouvoir de coupure

tension
Durée de vie électrique (Nb de cycles en conditions nominales)
type de prise de mesure

Elément sensible

,

longueur de la canne (mm)

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP65, IK10 Régulation Electronique SPNO ou SPNC Canne Y1S2P&   Y1R2P
Material
Aluminium

Applications:

Ces thermostats à canne électroniques peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air, en environnement industriel non explosif.

Différentielle très faible. Action tout ou rien

Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents.

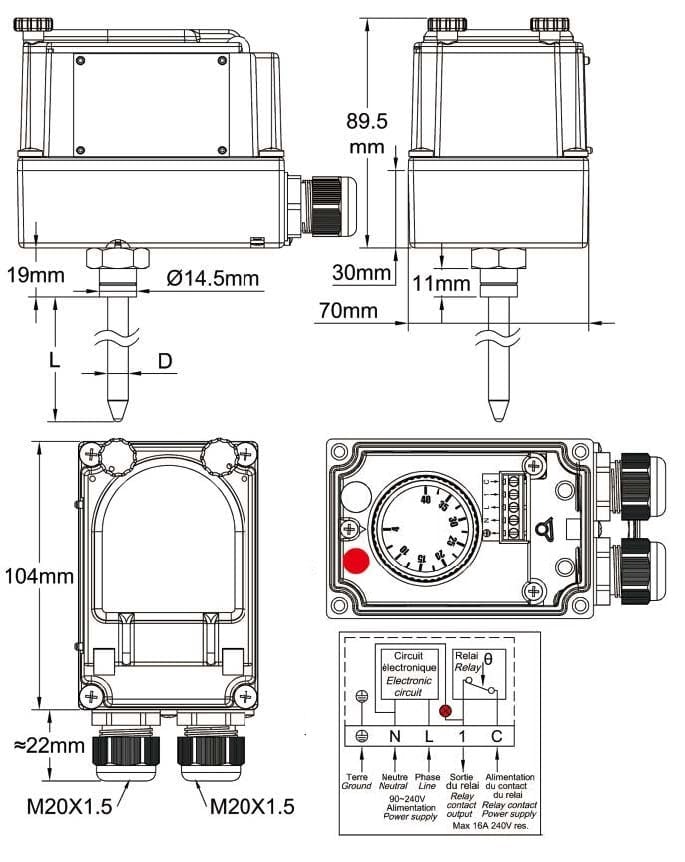

Boitier: Aluminium, IP65, IK10. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.

Action: Thermostat de régulation électronique à microprocesseur.

Plages de réglage: -35-35°C (-30+95°F) ; 0-10°C (32-50°F) ; 4-40°C (40-105°F); 30-90°C (85-195°F); 30-110°C (85-230°F); 50-200°C (120-390°F); 50-300°C (120-570°F); 100-400°C (210-750°F); 100-500°C (210-930°F).

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Les modèles à réglage sous hublot comportent un couvercle en polycarbonate transparent permettant de voir l’état de la lampe témoin et le réglage du point de consigne. Graduations en °F disponibles en option.

Elément sensible: NTC ou Pt100 à l’extrémité d’une canne en acier inoxydable dia 8mm. La canne est munie d’un bossage permettant le montage de doigts de gants standards, de refroidisseur ou de brides (Voir doigts de gants dans la section accessoires)

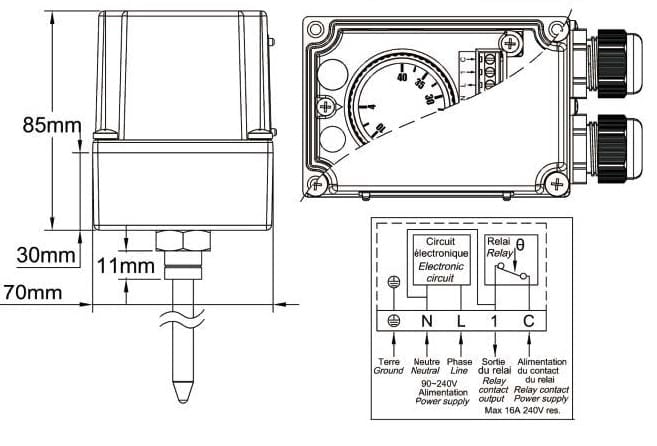

Raccordement électrique: Passage des câbles par deux presse-étoupes M20 et raccordement interne sur bornier à vis. Le raccordement des deux phases est obligatoire (220~250V, 50Hz~60Hz)

Mise à la terre: Interne et externe

Lampe témoin: Permet de visualiser l’état de sortie du contact du thermostat. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot.

Identification: Plaque d’identification métallique, rivetée

Contact: 16A (2,6), 250V alternatif. Contact à ouverture ou à fermeture. (Le changement de fonctionnement du contact s’effectue sur la carte électronique). Les appareils sont normalement fournis paramétrés avec le contact à ouverture par élévation de température pour commande de chauffage.

Durée de vie électrique: > 100.000 cycles.

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, voir la fiche technique du thermostat 2PE2N6.

Références principales (canne dia. 8mm)
