Thermostats électroniques à sonde distante, IP65, IK10
Régulation avec différentielle faible et action tout ou rien, en applications générales en environnement industriel non explosif, température de liquides ou de gaz.
Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents. L’utilisation d’une sonde électronique permet des mesures à longue distance, ce que ne permettent pas les appareils à bulbe et capillaire.
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Indice de protection mécanique | |
Type de contact | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible |
Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
IP65, IK10 | Régulation | Electronique | SPNC ou SPNO | à distance | ![]() |
Y1I2P& Y1G2P |
Matière | ![]() |
![]() |
![]() |
![]() |
||
Aluminium |
Applications:
Régulation avec différentielle faible et action tout ou rien, en applications générales en environnement industriel non explosif, température de liquides ou de gaz.
Le réglage interne est adapté aux appareils ne demandant pas de réglages fréquents. L’utilisation d’une sonde électronique permet des mesures à longue distance, ce que ne permettent pas les appareils à bulbe et capillaire.

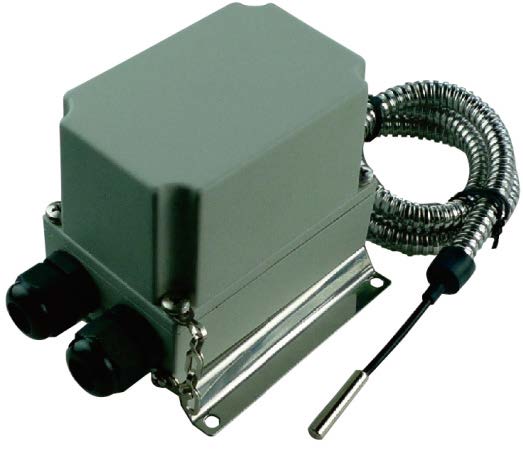

Boitier: Aluminium, IP65, IK10, avec platine de fixation murale en acier inoxydable 304 écartant l’élément de mesure de la paroi de fixation. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.
Action: Thermostat de régulation électronique à microprocesseur.
Plages de réglage: -35-35°C (-30+95°F) ; 0-10°C (32-50°F) ; 4-40°C (40-105°F); 30-90°C (85-195°F); 30-110°C (85-230°F); 50-200°C (120-390°F); 50-300°C (120-570°F); 100-400°C (210-750°F); 100-500°C (210-930°F).
Différentielle: La différentielle est préréglée au minimum, mais peut être augmentée par un potentiomètre situé sous le bouton de réglage du point de consigne.

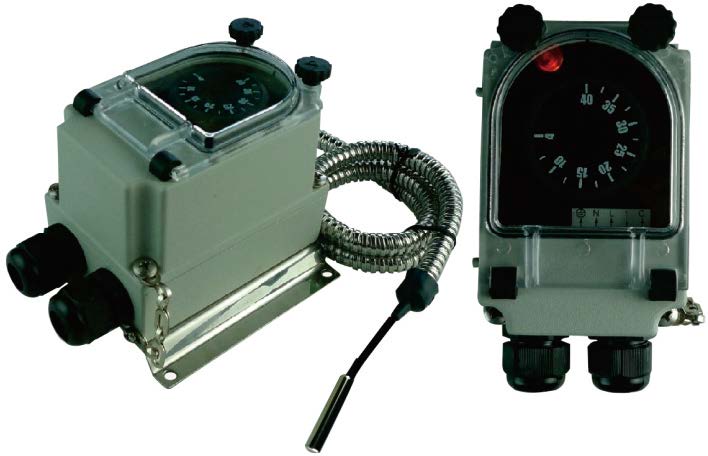

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Les modèles à réglage sous hublot comportent un couvercle en polycarbonate transparent permettant de voir l’état de la lampe témoin et le réglage du point de consigne. Graduations en °F disponibles en option.
Elément sensible: NTC ou Pt100 située sur le côté du boitier. Le câble de la sonde est protégé par une gaine annelée en acier inoxydable terminée par un embout silicone. Un embout plastique encliquetable fourni en accessoire standard permet le verrouillage de la gaine métallique flexible dans un doigt de gant (Voir doigts de gants dans la section accessoires). Longueur standard du câble 2m.
Autres longueurs sur demande.
Raccordement électrique: Passage des câbles par deux presse-étoupes M20 et raccordement interne sur bornier à vis. Le raccordement des deux phases est obligatoire (220~250V, 50Hz~60Hz).
Mise à la terre : Interne et externe
Lampe témoin: Permet de visualiser l’état de sortie du contact du thermostat. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot.

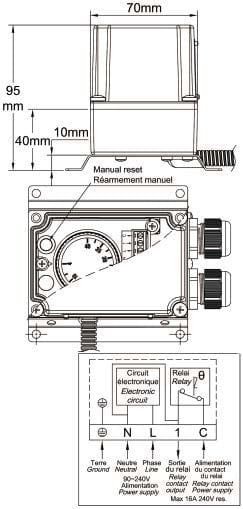

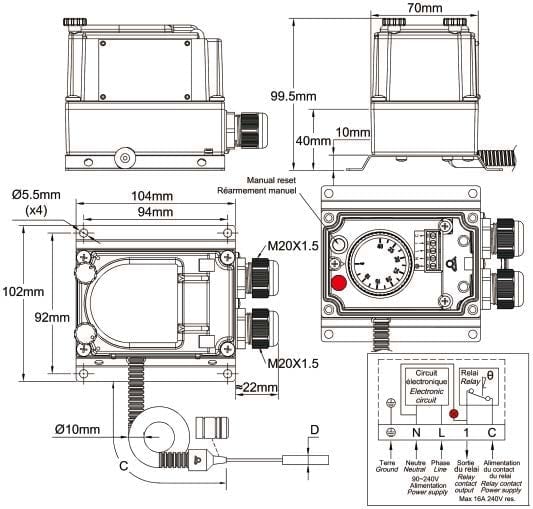

Fixation: Murale, par 4 vis dia 4 à 5mm sur la paroi, entre axe 94 x 92 mm
Identification: Plaque d’identification métallique, rivetée
Contact: 16A (2,6), 250V alternatif. Contact à ouverture ou à fermeture. (Le changement de fonctionnement du contact s’effectue sur la carte électronique). Les appareils sont normalement fournis paramétrés avec le contact à ouverture par élévation de température pour commande de chauffage.
Durée de vie électrique: > 100.000 cycles.
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 2PE2N6.
Références principales
Plages de réglage °C (°F) | Capteur de température | Références avec réglage externe | Références avec réglage interne | Différentielle °C (°F) |
-35+35°C (-30+95°F) | NTC (10KOhms @25°C) | Y1I2PN6F2350352J | Y1G2PN6F2350352J | 0,5~0,8°C (0.9~1.4°F) |
0-10°C (32-50°F) | NTC (10KOhms @25°C) | Y1I2PN6F2000102J | Y1G2PN6F2000102J | 0,5~0,8°C (0.9~1.4°F) |
4-40°C (40-105°F) | NTC (10KOhms @25°C) | Y1I2PN6F2040402J | Y1G2PN6F2040402J | 0,5~0,8°C (0.9~1.4°F) |
30-90°C (85-195°F) | NTC (10KOhms @25°C) | Y1I2PN6F2300902J | Y1G2PN6F2300902J | 0,5~0,8°C (0.9~1.4°F) |
30-110°C (85-230°F) | NTC (10KOhms @25°C) | Y1I2PN6F2301102J | Y1G2PN6F2301102J | 0,5~0,8°C (0.9~1.4°F) |
50-200°C (120-390°F) | Pt100 | Y1I2PP6F2502002J | Y1G2PP6F2502002J | 0,5~0,8°C (0.9~1.4°F) |
50-300°C (120-570°F) | Pt100 | Y1I2PP6F2503002J | Y1G2PP6F2503002J | 0,5~0,8°C (0.9~1.4°F) |
100-400°C (210-750°F) | Pt100 | Y1I2PP6F2A04002J | Y1G2PP6F2A04002J | 0,5~0,8°C (0.9~1.4°F) |
100-500°C (210-930°F) | Pt100 | Y1I2PP6F2A05002J | Y1G2PP6F2A05002J | 0,5~0,8°C (0.9~1.4°F) |
