Interrupteur additionnel d’axe de thermostat 20A 250-400V

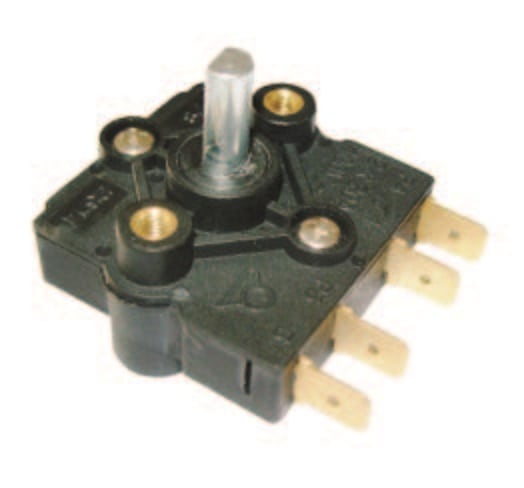

These on-off switches are designed to be added on thermostat shafts. They provide off position when the thermostat shaft is at the minimum position. They are available in single pole contact, two poles (one level) and three poles or four poles contact (two levels).

Pouvoir de coupure

tension

,

Matière du boitier

Température de fonctionnement max (°C)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Description

Applications

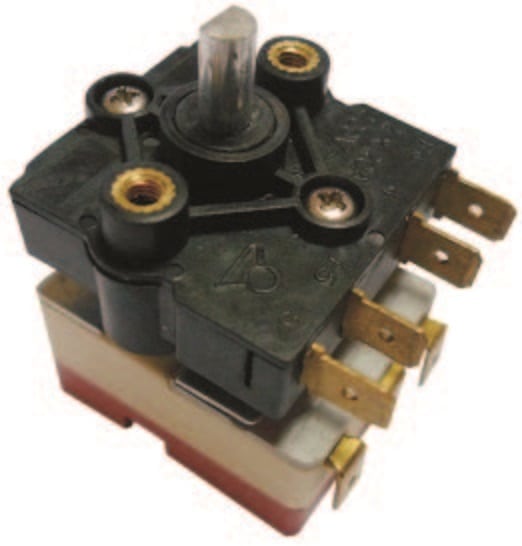

Ces interrupteurs sont destinés à ajouter une position arrêt sur un thermostat, lorsque l’axe de réglage de celui-ci est positionné au minimum de son angulation de réglage. Ils existent en contact unipolaire, bipolaire (un étage) et en contact tripolaire ou quadripolaire (deux étages).

Caractéristiques techniques

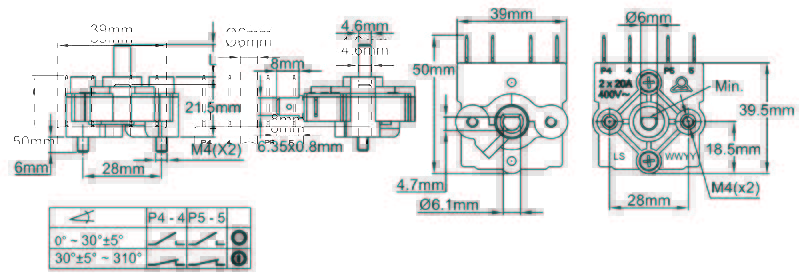

Montage: sur thermostats avec axe de 6mm, plat de 4.6mm, fixation par deux vis M4 entre axe 28mm. La longueur d’axe des thermostats sur lesquels ces interrupteurs se posent doit être inférieure à 12mm.

Longueurs d’axes disponibles: 11.5, 15, 23mm

Axe: acier zingué

Pouvoir de coupure : 20A 250V et 20A 400V résistif, 6000 cycles

Angulation: peuvent se monter sur des appareils ayant une angulation de 180 à 310°.

Zone de fonctionnement: les contacts sont ouverts entre 0° et 30+/-5 degrés angulaires et fermés entre cette valeur et 310°

Ecartement des contacts: entre 0 et 20° angulaire, l’écartement des contacts est supérieur à 3mm.

Tenue en température: 85°C

Matière du boitier: PA66, UL94VO

Raccordement: languettes 6.35×0.8. Bornes à vis possibles (Minimum de commande à respecter)

Options: changement de position du méplat, position différente d’ouverture ou de fermeture des contacts



Références principales avec longueur d’axe L= 11.5mm
