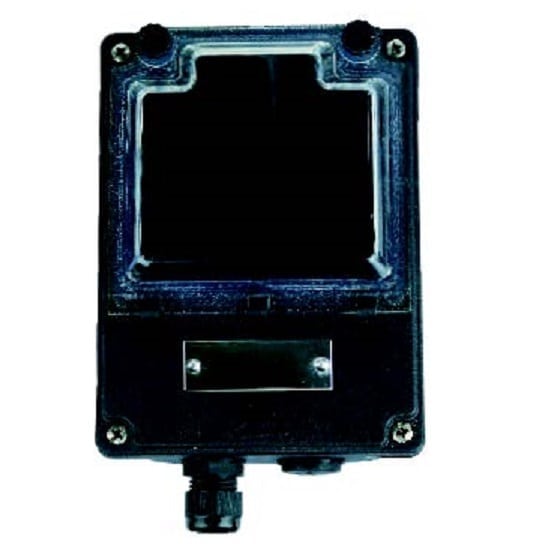

Boitier à fenêtre, pour thermoplongeur instrumenté, avec extension, Y3N3

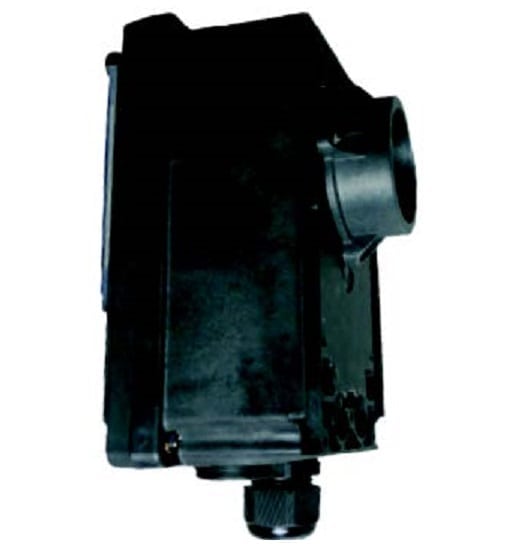

Boitier à fenêtre, pour thermoplongeur instrumenté, avec extension, Y3N3 – Image 2
Boitier à fenêtre, pour thermoplongeur instrumenté, avec extension, Y3N3 – Image 3
Contactez-nous

Boitier à fenêtre, pour thermoplongeur instrumenté, avec extension, Y3N3

– Face avant avec hublot polycarbonate à charnières
– Extension sur face arrière pour des raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Possibilité de montage de carte électronique

Dimensions 130 × 180 × 120 mm
Indice de protection IP

Volume (cm³)

Réf. : Y3N3 Catégories : , Étiquettes : , , ,

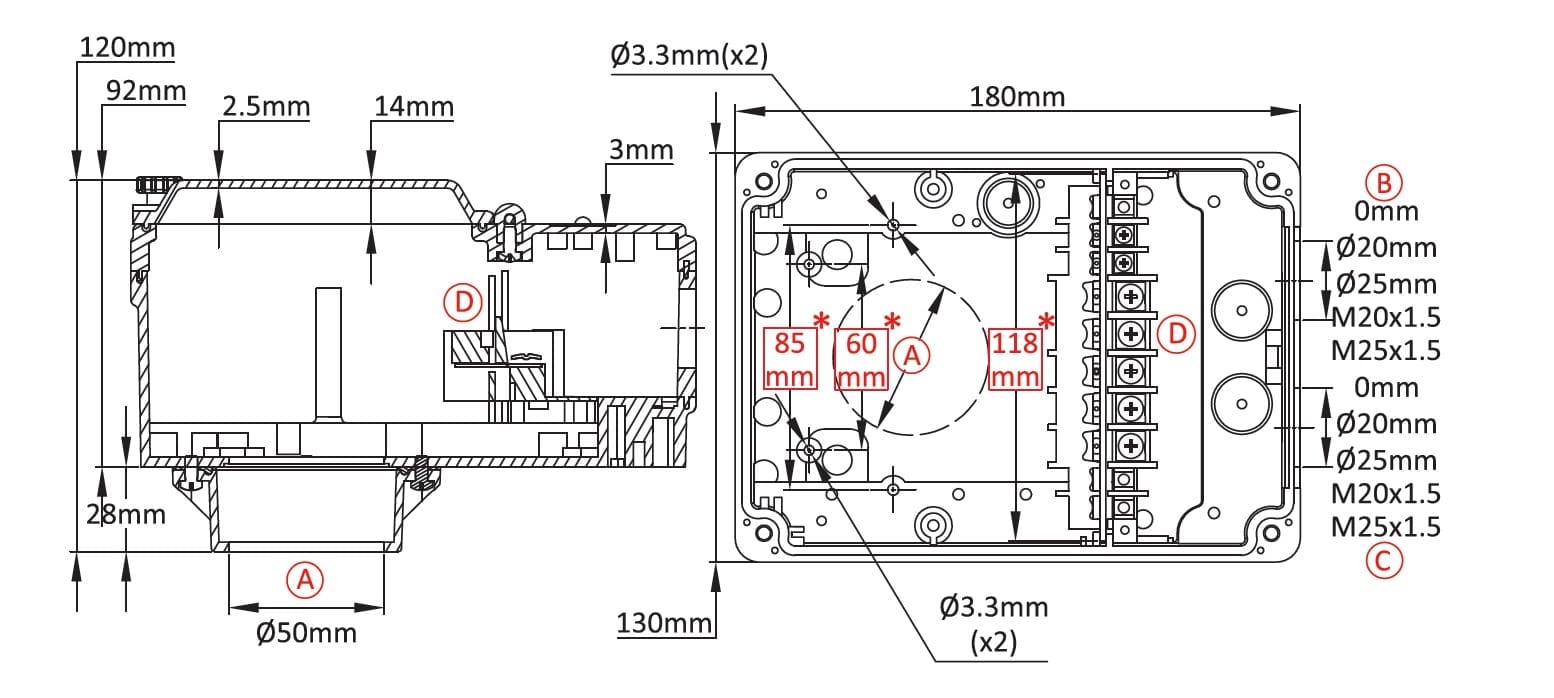

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier à fenêtre, pour thermoplongeur instrumenté, avec extension
– Face avant avec hublot polycarbonate à charnières
– Extension sur face arrière pour des raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne, ou simple filetage à bague rotative
– Possibilité de montage de carte électronique
– Plusieurs modèles de borniers internes amovible sont disponibles (jusqu’à 12 voies, 2,5; 6 et 10mm²)
– Plusieurs modèles de platine porte presse-étoupe mobile, avec nombreuses possibilités, de 1 à 4 sorties, jusqu’à M25

Dimensions: 130 x 180 x 120 mm

Volume: 2093 cm³

Matière: boitier en PA66 avec hublot en PC transparent

Indice de protection: IP69K

Indice de résistance mécanique: IK10



Références principales



Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
