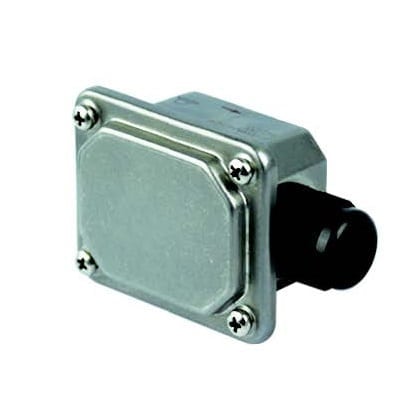

Boitier miniature de capteur de température, détecteur de niveau, Y3L1

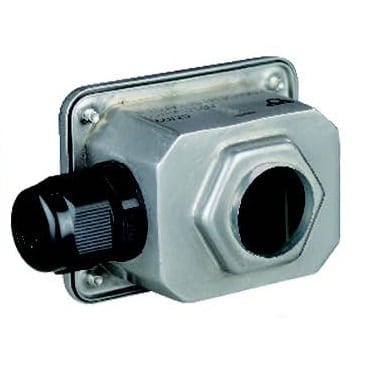

Boitier miniature pour thermoplongeur, capteur de température, détecteur de niveau, Y3L3

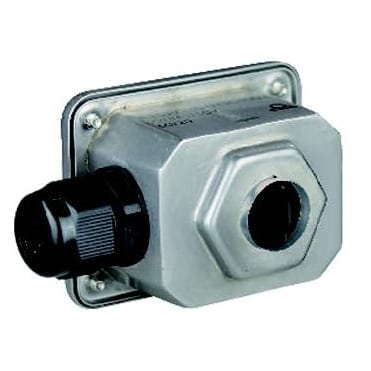

Boitier miniature de capteur de température, détecteur de niveau, Y3L2
– Couvercle plat
– Fond avec hexagone embouti de 35mm sur plat, pour raccord ½ ″ ou ¾ ″ soudé TIG
– Perçage pour un presse-étoupe M20
Dimensions | 75 × 60 × 44 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

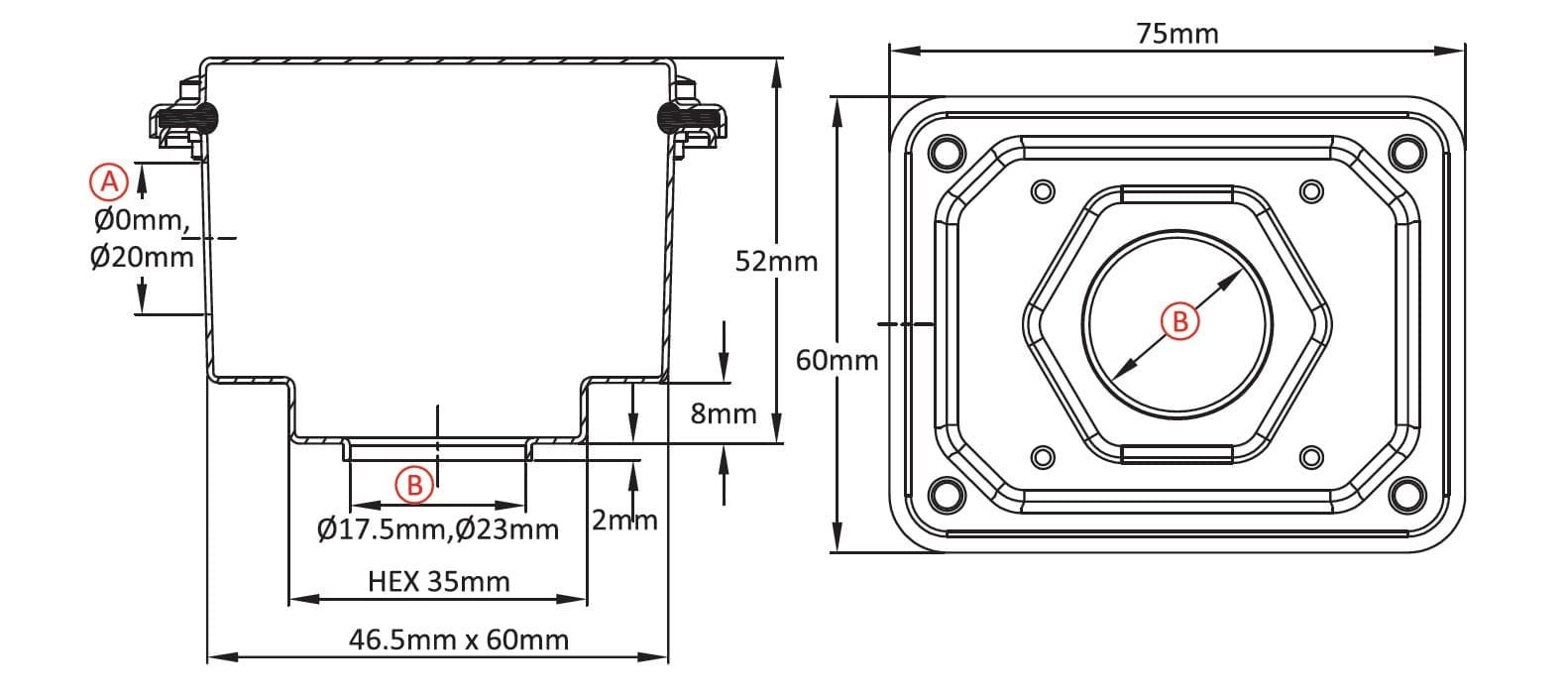

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Boitier miniature de capteur de température, détecteur de niveau
– Couvercle plat
– Fond avec hexagone embouti de 35mm sur plat, pour raccord ½ ″ ou ¾ ″ soudé TIG
– Perçage pour un presse-étoupe M20
Dimensions: 75 x 60 x 52 mm
Volume: 119 cm³
Matière: Acier inoxydable 304 ou 316
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Références principales
A (mm) | B(mm) | 304 | 316 |
0 | 17.5 | Y3L2175000000008 | Y3L2175000000009 |
0 | 23 | Y3L2230000000008 | Y3L2230000000009 |
20 | 17.5 | Y3L2175120000008 | Y3L2175120000009 |
20 | 23 | Y3L2230120000008 | Y3L2230120000009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.
