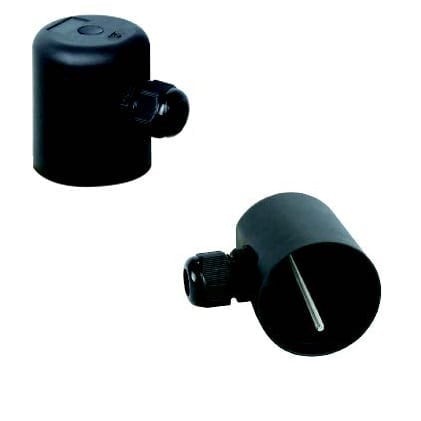

Boitier simplifié de thermoplongeur pour raccords avec vis centrale M4, Y302

– Montage sur raccords en laiton 1″1/4, 1″1/2 et M45x2
– Sortie par presse étoupe M20

Dimensions 54 × 54 × 66 mm
Indice de protection IP

Indice de protection mécanique

Matière du boitier

matière des vis

Volume (cm³)

Description

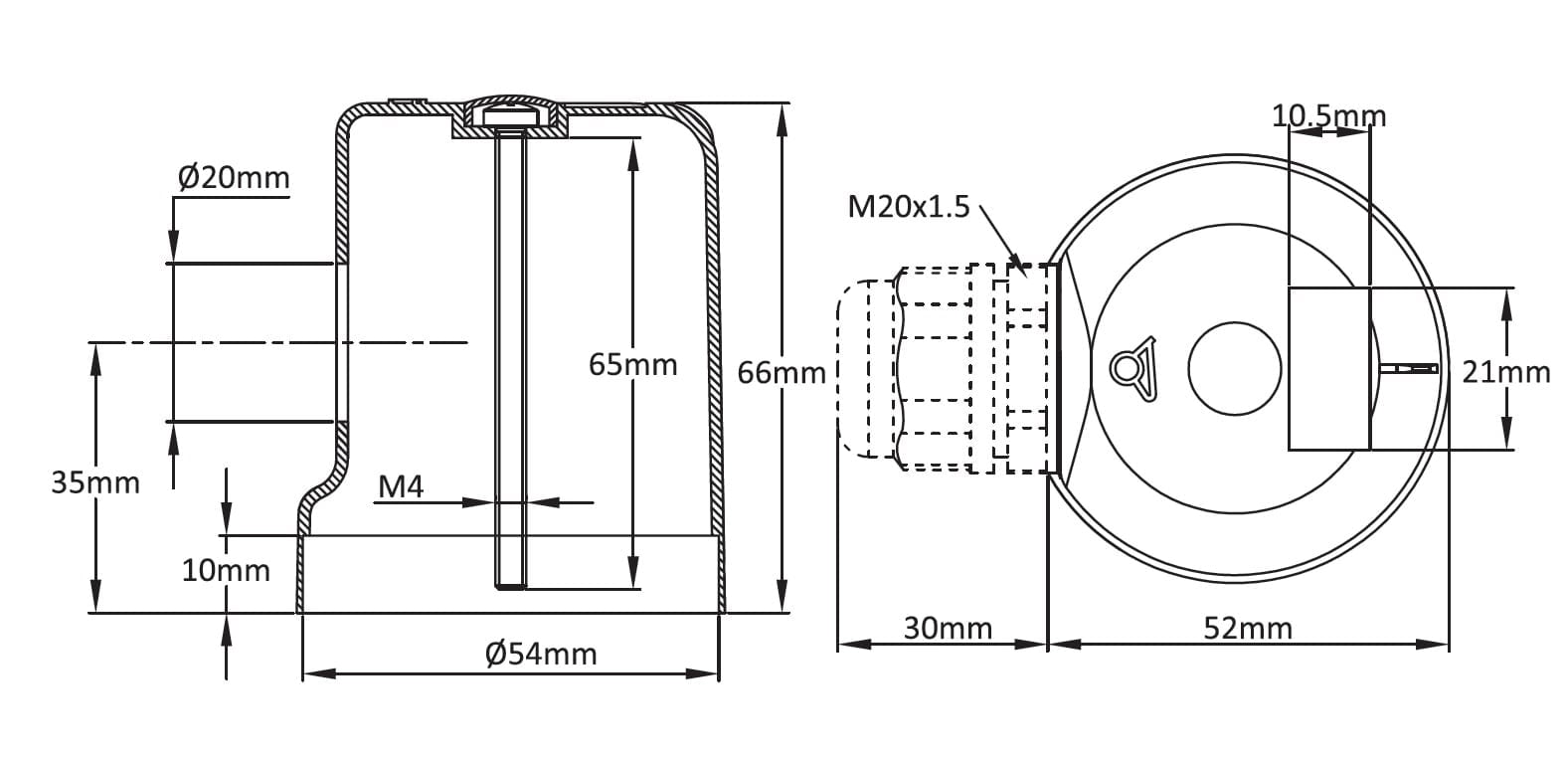

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.



Caractéristiques principales

Boitier simplifié de thermoplongeur pour raccords avec vis centrale M4
– Montage sur raccords en laiton 1″1/4, 1″1/2 et M45x2
– Sortie par presse étoupe M20

Dimensions: Dia.54 x 66 mm

Volume: 160 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK8

Matières des vis: acier inoxydable
