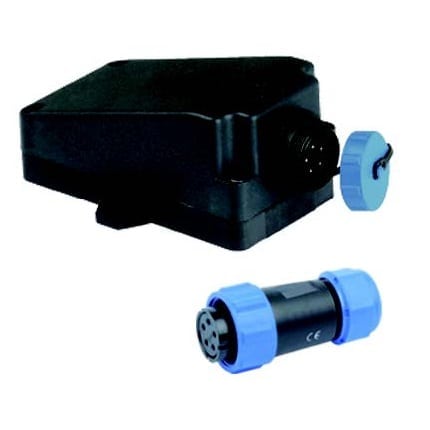

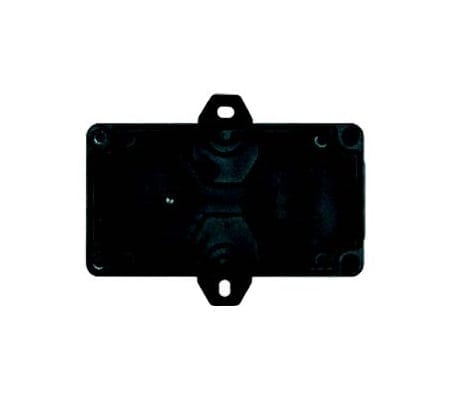

Boitier miniature en PA66, connecteur externe, Y3A4

Ce boitier convient une intégration de capteur de température, détecteur de niveau, carte électronique ou cartouche chauffante.

Le branchement électrique est effectué à l’extérieur du boitier.

Dimensions 100 × 56 × 48 mm
Indice de protection IP

Indice de protection mécanique

Matière du boitier

Volume (cm³)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.
Réf. : Y3A4 Catégories : , Étiquettes : , , ,

Description

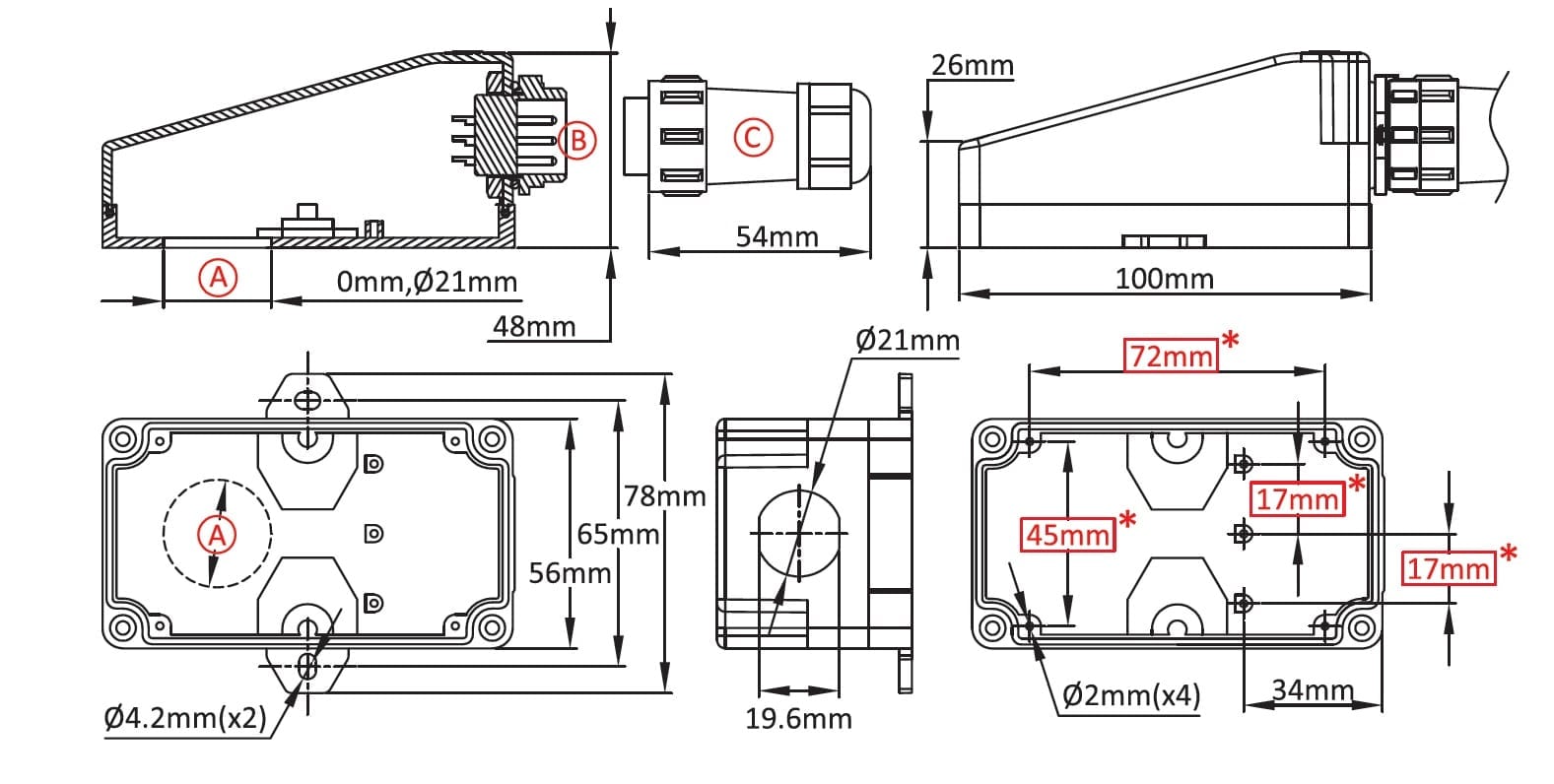

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Ce boitier convient une intégration de capteur de température, détecteur de niveau, carte électronique ou cartouche chauffante.

Le branchement électrique est effectué à l’extérieur du boitier.

Dimensions: 100 x 56 x 48

Volume: 216 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10



Références principales



Un modèle 3D, au format .stp, du boitier est disponible sur demande.

Téléchargements

Fiche technique

Plans

AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.

Bases pratiques associées à ce produit

  • Les classes de protection

    Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
  • Introduction technique des blocs de jonction en céramique et en polyamide

    Ceramic was the first insulating material used in the electrical connection terminals. Mechanically resistant, exceptionally fire resistant, excellent electrical insulator, it had all the qualifications. Produced from locally available raw materials, ceramic and porcelain glazed electro-technical parts were essential in the beginnings of electricity until the appearance of Bakelite in the 1930s, then of engineered thermoplastics to 1960.
  • Bases pratiques de fonctionnement des détecteurs de niveau à flotteur

    La sélection d’un aimant destiné à un détecteur de niveau doit tenir compte des caractéristiques du milieu dans lequel il va être immergé, de la température à laquelle il va être soumis, de sa résistance à la corrosion, du champ magnétique nécessaire pour la commande de l’ampoule reed et de la distance à laquelle cet aimant sera situé par rapport a l’ampoule reed.
  • Propriétés principales des matières plastiques usuelles utilisées dans les boîtiers

    Les boîtiers classiques, uniquement composés de 5 faces et d’un couvercle, demandent un aménagement long et coûteux, et faisant la plupart du temps l’impasse sur les nécessités de l’application : sécurité, résistance au feu, à la pénétration d’eau, aux chocs, aux UV, à la température, etc...
