Grand boitier rond simplifié de thermoplongeur, Y3K2
– Montage par contre bride interne sur raccords standards à simple filetage, en laiton ou en inox embouti, 2″1/2 et M77x2
– Sortie par presse étoupe M25
Dimensions | 86 × 86 × 72 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

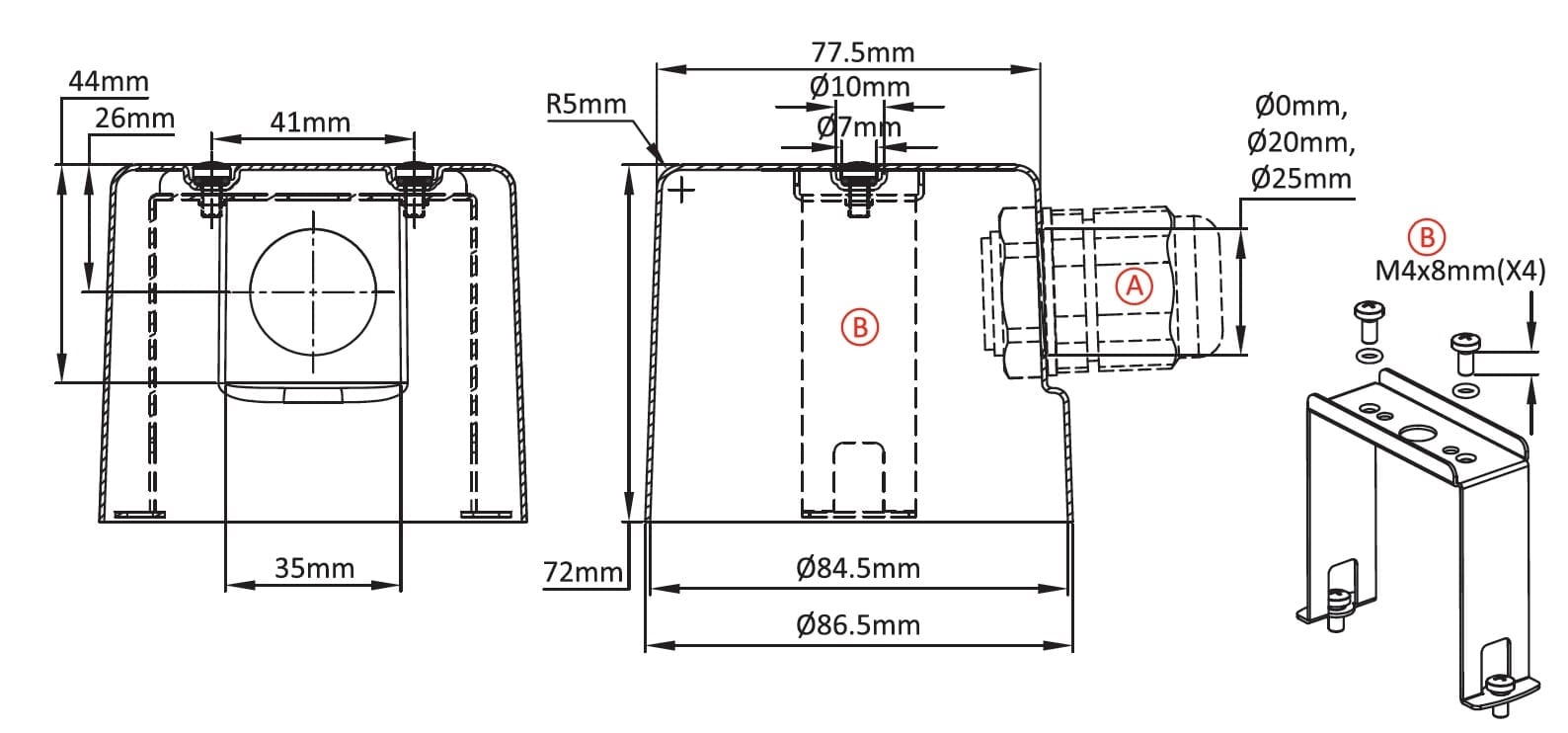

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

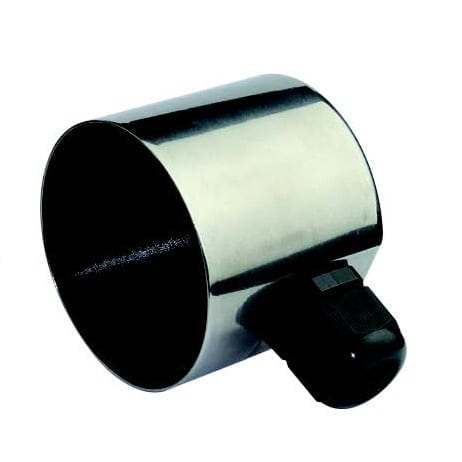

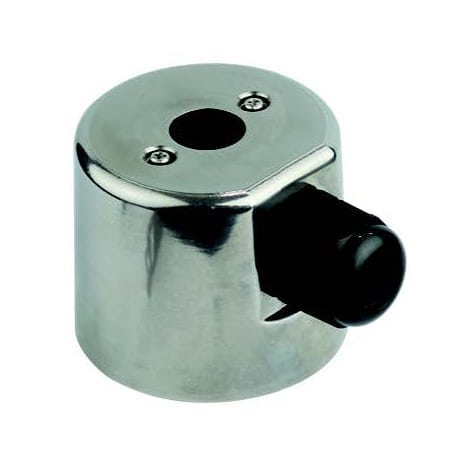

Grand boitier rond simplifié de thermoplongeur.

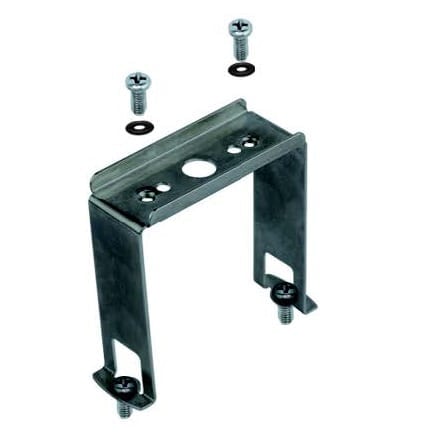

– Montage par contre bride interne sur raccords standards à simple filetage, en laiton ou en inox embouti, 2″1/2 et M77x2
– Sortie par presse étoupe M25
Dimensions: dia.86 x 72 mm
Volume: 390 cm³
Matière: Acier inoxydable 304 ou 316
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Références principales
A (mm) | B | 304 | 316 |
0 | √ | Y3K20001000E2008 | Y3K20001000E2009 |
20 | √ | Y3K20001120E2008 | Y3K20001120E2009 |
25 | √ | Y3K20001125E2008 | Y3K20001125E2009 |
0 | × | Y3K2000100000008 | Y3K2000100000009 |
20 | × | Y3K2000112000008 | Y3K2000112000009 |
25 | × | Y3K2000112500008 | Y3K2000112500009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
