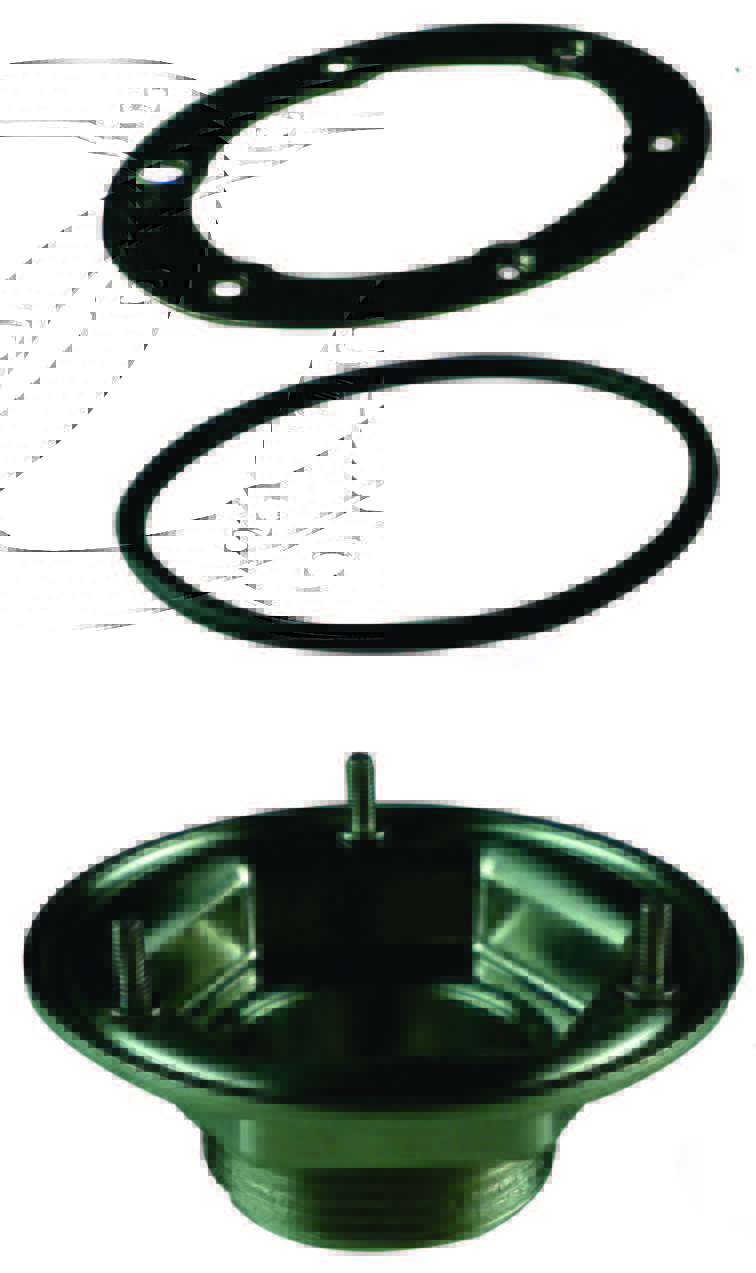

Raccord embouti de thermoplongeur en acier inoxydable
Cet ensemble, plus économique que les solutions usinées, permet le montage d’un thermoplongeur entièrement en acier inoxydable sur un boitier quelconque, et ne demande qu’un perçage diamètre 75 mm au fond du boitier, identique au perçage habituel pour les filetages M77x2. Il autorise la rotation du raccord après assemblage.
| matière du raccord | |
|---|---|
| diamètre du trou (mm) | |
| filetage du raccord |

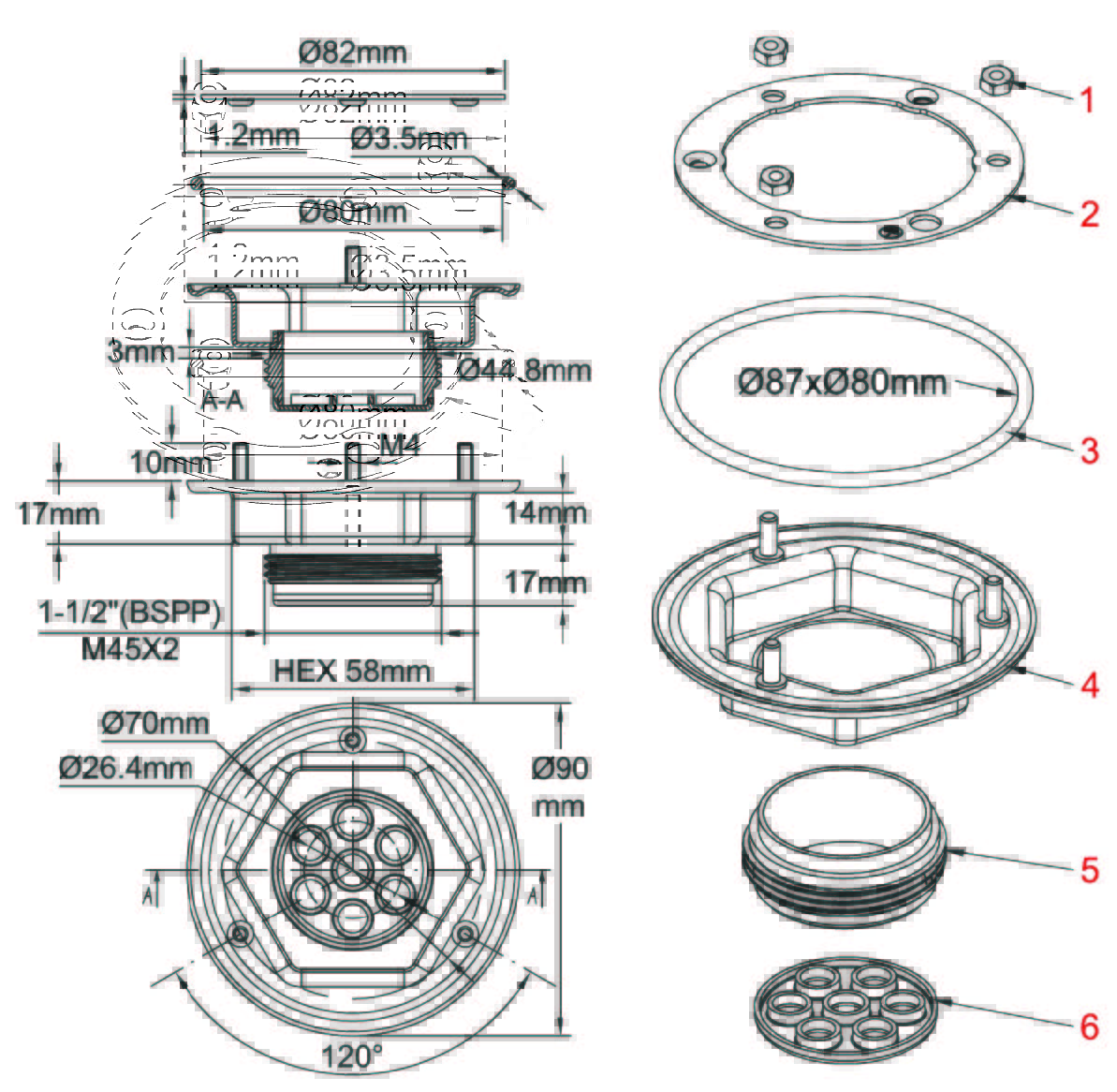

1: Ecrous M4 ; 2: Platine rotative; 3: Joint torique; 4: Platine emboutie; 5: Raccord fileté; 6: Coupelle emboutie.
Principales applications: Cet ensemble, plus économique que les solutions usinées, permet le montage d’un thermoplongeur entièrement en acier inoxydable sur un boitier quelconque, et ne demande qu’un perçage diamètre 75 mm au fond du boitier, identique au perçage habituel pour les filetages M77x2. Il autorise la rotation du raccord après assemblage.
La soudure des éléments blindés peut se faire par brasure ou au TIG. La soudure des éléments blindés au TIG permet de réaliser un assemblage 100% acier inoxydable, requis pour de nombreuses applications chimiques ou alimentaires.
Filetages : 1″1/2 et M45x2 (Filetages différents sur demande, avec minimum de commandes applicables)
Matière: Acier inoxydable 304L ou 316L (Nous consulter pour d’autres nuances)
Bague rotative: Identique à la bague standard pour raccords rotatifs M77 et 2″1/2, serrage par 3 écrous M4.
Joint torique: en silicone, dia 80×87 mm, captif dans une gorge emboutie.
Prise de clef: Hexagone de 58mm
Porté de joint: Plate avec dégagement de filet
Raccord: Le raccord, ne devant pas être usiné dans de la barre hexagonale de 54mm sur plat et de 31 à 45mm de long selon les modèles, mais simplement dans de la barre ronde de 48 mm et de 17mm de longueur, permet une économie de matière très importante pouvant atteindre 80%.
Après perçage éventuel des trous pour les résistances blindées, le raccord se soude (TIG) sur la lèvre intérieure de l’embouti.
Il existe en 2 versions de base :
- Pleine, pour réalisation de perçages à la demande et soudure ou brasure traditionnelle des éléments blindés
- Allégée, avec coupelle percée emboutie avec les trous de passage des éléments blindés. Ceux-ci peuvent alors soit être soudés TIG bord à bord sur les lèvres des trous, soit être brasés de manière traditionnelle après soudure TIG de la rondelle sur le raccord.
Références principales avec platine rotative et joint, perçages pour éléments dia. 8mm
Spare parts
 |
 |
 |
|||
 |
 |
 |
|||
| Raccord plein, perçage à la demande pour les éléments chauffants. | Raccord creux à souder sur la platine et sur la coupelle. | Coupelle emboutie non assemblée, pour soudure TIG préalable des éléments blindés. | |||
| M45x2 304L | Y3DP04RB | M45x2 304L | Y3DP04RB | 2 | Y3DP04D181200264 |
| 4 | Y3DP04D181400264 | ||||
| M45x2 316L | Y3DP16RB | M45x2 316L | Y3DP16RB | ||
| 6 | Y3DP04D181600264 | ||||
| 1”1/2 304L | Y3DP04RA | 1”1/2 304L | Y3DP04RA | 2+1 | Y3DP04D181286264 |
| 4+1 | Y3DP04D181486264 | ||||
| 1”1/2 316L | Y3DP16RA | 1”1/2 316L | Y3DP16RA | ||
| 6+1 | Y3DP04D181686264 | ||||
Téléchargements
Fiche technique
