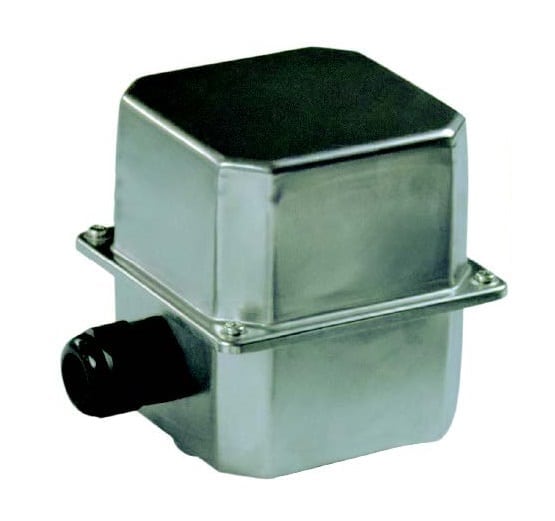

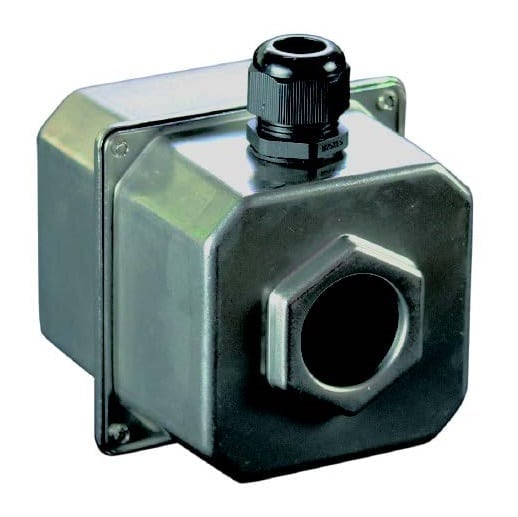

Grand boitier de thermoplongeur avec hexagone de serrage, Y3S8

– Fond embouti avec hexagone de 58mm pour raccords soudés TIG, 1″1/4, 1″1/2 ou M45
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance

Dimensions	125 × 125 × 138 mm
Indice de protection IP	IP69K
Indice de protection mécanique	IK7
Matière du boitier	304L, 316L, Acier inoxydable
Volume (cm³)	1525

Réf. : Y3S8 Catégories : Boitiers de thermoplongeur, Boitiers métalliques Étiquettes : IP69K, Emboutissage profond, acier inoxydable, boitier, thermoplongeur

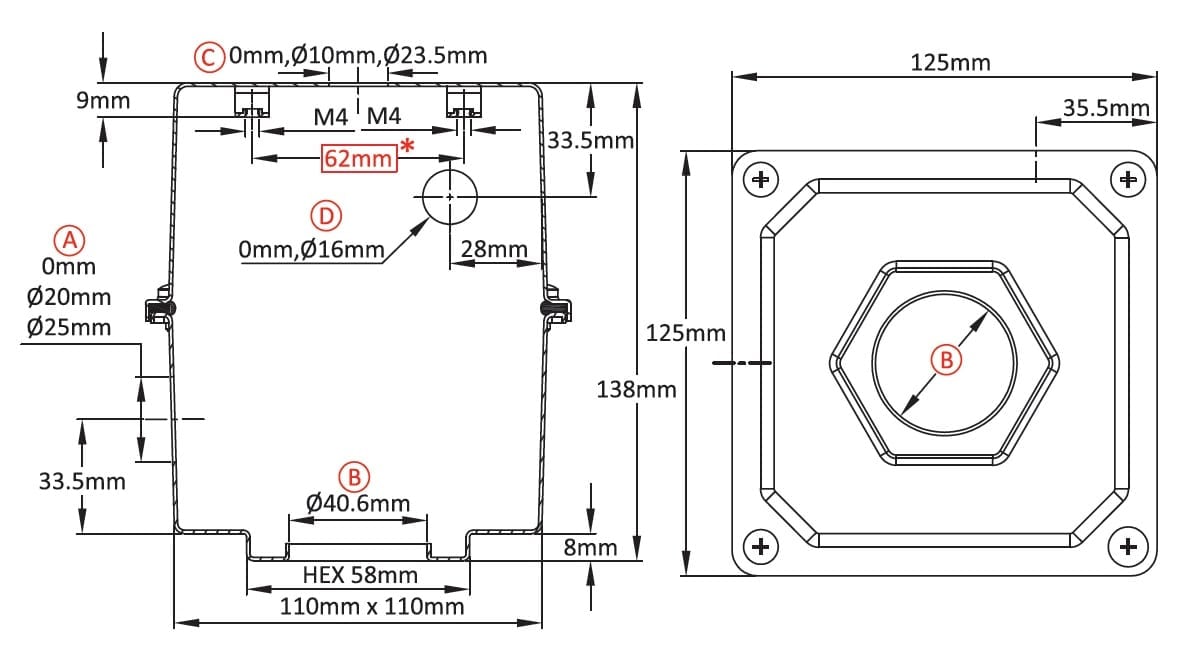

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Grand boitier de thermoplongeur avec hexagone de serrage
– Fond embouti avec hexagone de 58mm pour raccords soudés TIG, 1″1/4, 1″1/2 ou M45
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance

Dimensions: 125 x 125 x 138 mm

Volume: 1525 cm³

Matière: Fond et couvercle en acier inoxydable embouti.

Indice de protection: IP69K

Indice de résistance mécanique: IK7

Visserie: Acier inoxydable.

Joint de couvercle: Silicone moulé.

Références principales

Afficher les références

Accessoires

Contre-platine pour montage de thermostat à réglage interne	Bouchon pour trou de réglage de thermostat interne	Bornier en PA66, à 6 pôles	Raccords laiton	Raccord inox massif à percer	Raccord inox allégé embouti


9BBAE1000ELH008A	9BBJO1000004078A	BE6E6000000MP000	Totalité de la gamme et références des raccords, joints et écrous: Section raccords de thermoplongeurs.	Existe en non percé ou avec perçage à la demande. Références sur demande	Existe en 2, 3, 4, 5, 6, 7 trous et filetage M45x2 ou 1″1/2. Références sur demande

Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Fiche technique Y3S8

Plans

Bases pratiques associées à ce produit

Guide pratique pour la sélection d’un thermoplongeur
Les courbes ci-dessous ont été obtenues par des essais réalisés dans notre laboratoire. Les courbes ont été lissées informatiquement, et sont données uniquement à titre informatif. Elles ne sont représentatives que pour les puissances indiquées.
Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
Comparaison des différents types de raccords de thermoplongeurs
Il existe en Europe deux types de filetage courants pour les raccords de thermoplongeurs. - Le filetage selon ISO 228-1 dit aussi BSPP, ou pas du gaz cylindrique (G). - Le filetage métrique au pas de 2mm selon ISO 965-1, peu utilisé, résultat d’une tentative de remplacement des filetages ISO- 228-1 au milieu du 20ème siècle.
Traitement de surface des boitiers métalliques
Le traitement de surface des boîtiers métalliques L’état de surface est un paramètre essentiel de la résistance contre la corrosion atmosphérique. L’aluminium comme l’acier inoxydable forment naturellement en surface une couche d’oxyde protecteur. La corrosion ne se produit que lorsque cette couche d’oxyde protecteur est traversée ou détruite. Les microcavités d’une surface rugueuse permettent aux [...]

A (mm)	B (mm)	C (mm)	D (mm)	304	316
0	40.6	0	0	Y3S84060000G1008	Y3S84060000G1009
0	40.6	0	16	Y3S84060116G1008	Y3S84060116G1009
0	40.6	10	0	Y3S8406A000G1008	Y3S8406A000G1009
0	40.6	10	16	Y3S8406A116G1008	Y3S8406A116G1009
0	40.6	23.5	0	Y3S8406D000G1008	Y3S8406D000G1009
0	40.6	23.5	16	Y3S8406D116G1008	Y3S8406D116G1009
20	40.6	0	0	Y3S84060120G1008	Y3S84060120G1009
20	40.6	0	16	Y3S840602C0G1008	Y3S840602C0G1009
20	40.6	10	0	Y3S8406A120G1008	Y3S8406A120G1009
20	40.6	10	16	Y3S8406A2C0G1008	Y3S8406A2C0G1009
20	40.6	23.5	0	Y3S8406D120G1008	Y3S8406D120G1009
20	40.6	23.5	16	Y3S8406D2C0G1008	Y3S8406D2C0G1009
25	40.6	0	0	Y3S84060125G1008	Y3S84060125G1009
25	40.6	0	16	Y3S840602C5G1008	Y3S840602C5G1009
25	40.6	10	0	Y3S8406A125G1008	Y3S8406A125G1009
25	40.6	10	16	Y3S8406A2C5G1008	Y3S8406A2C5G1009
25	40.6	23.5	0	Y3S8406D125G1008	Y3S8406D125G1009
25	40.6	23.5	16	Y3S8406D2C5G1008	Y3S8406D2C5G1009
