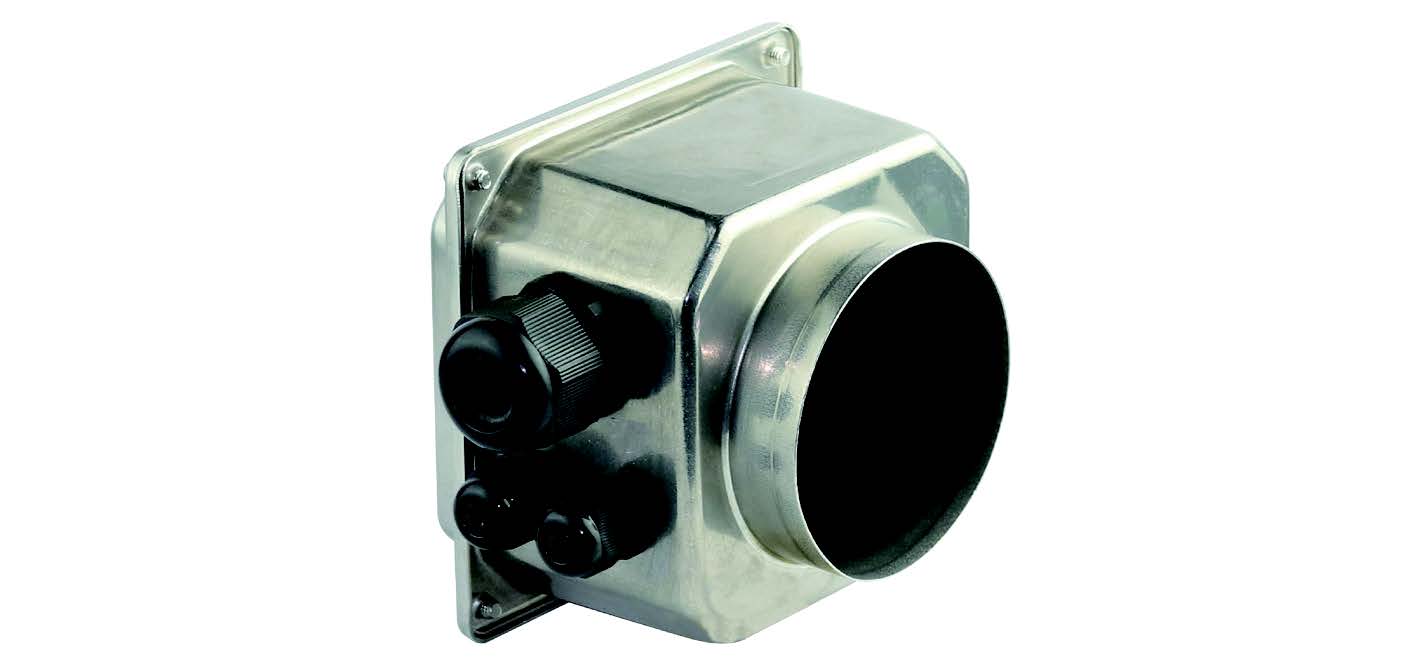

Grand boitier de thermoplongeur ou d’instrumentation couvercle plat, pour soudure sur tube, Y3TB

– Fond embouti avec lèvres pour soudure directe sur corps de réchauffeur ou sur tubes dia 80mm
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin

Dimensions 125 × 125 × 105 mm
Indice de protection IP

Indice de protection mécanique

Matière du boitier

, ,

Volume (cm³)

Réf. : Y3TB Catégories : , Étiquettes : , , , ,

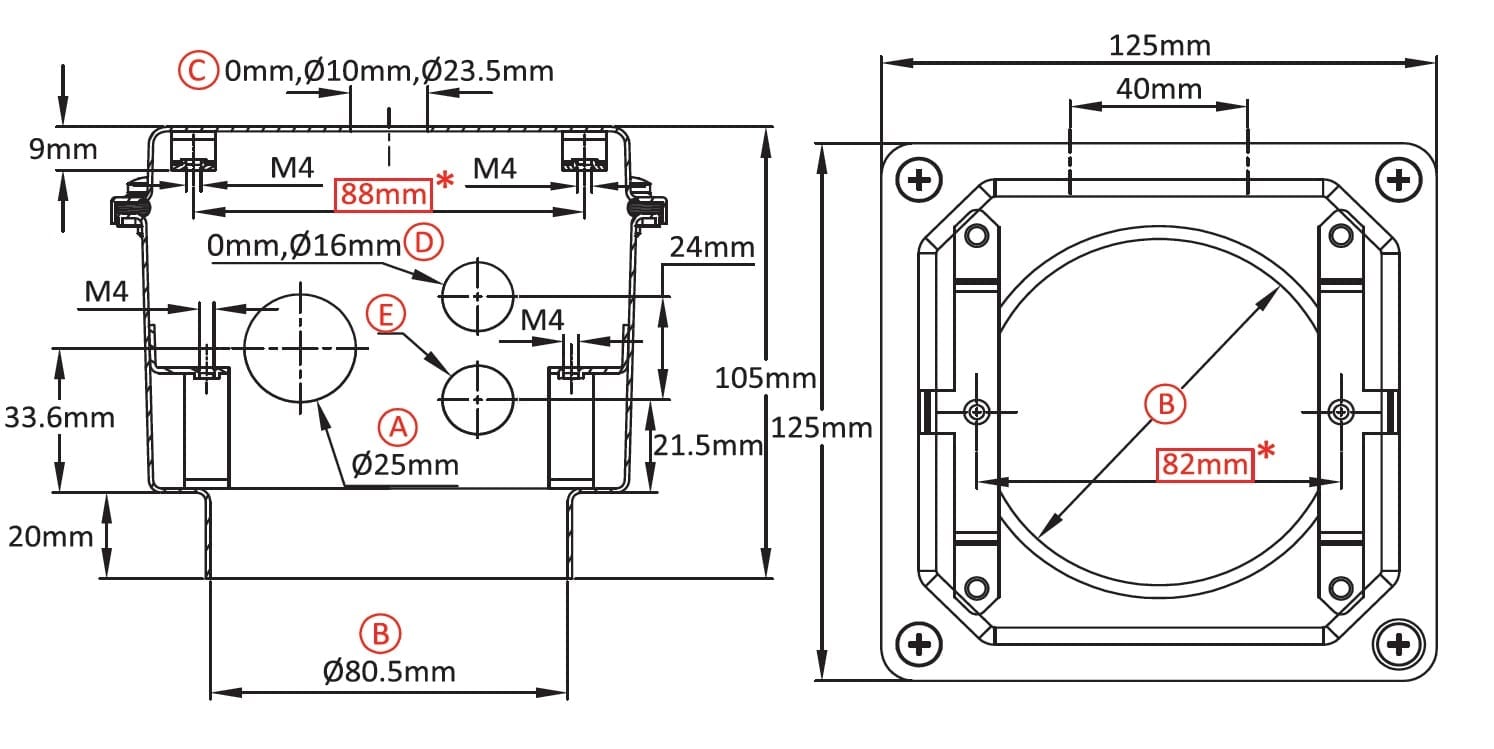

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.



Caractéristiques principales

Grand boitier de thermoplongeur ou d’instrumentation couvercle plat, pour soudure sur tube
– Fond embouti avec lèvres pour soudure directe sur corps de réchauffeur ou sur tubes dia 80mm
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin

Dimensions: 125 x 125 x 105 mm

Volume: 1138 cm³

Matière: Fond et couvercle en acier inoxydable embouti.

Indice de protection: IP69K

Indice de résistance mécanique: IK7

Visserie: Acier inoxydable.

Joint de couvercle: Silicone moulé.



Références principales





Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Plans
