Grand boitier de thermoplongeur ou d’instrumentation, pour soudure sur tube, Y3TA
– Fond embouti avec lèvres pour soudure directe sur corps de réchauffeur ou sur tubes dia 100mm
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance
Dimensions | 125 × 125 × 135 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

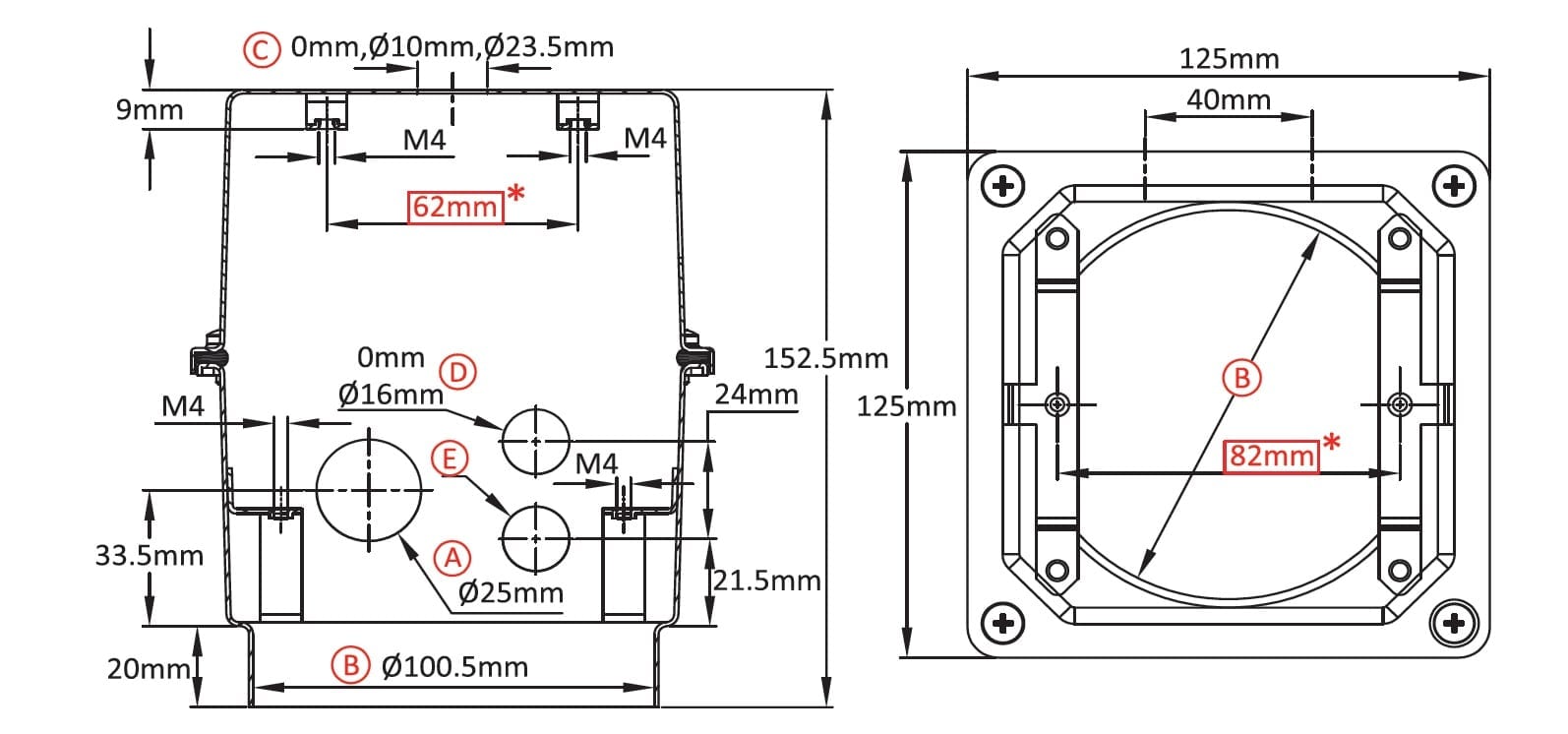

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

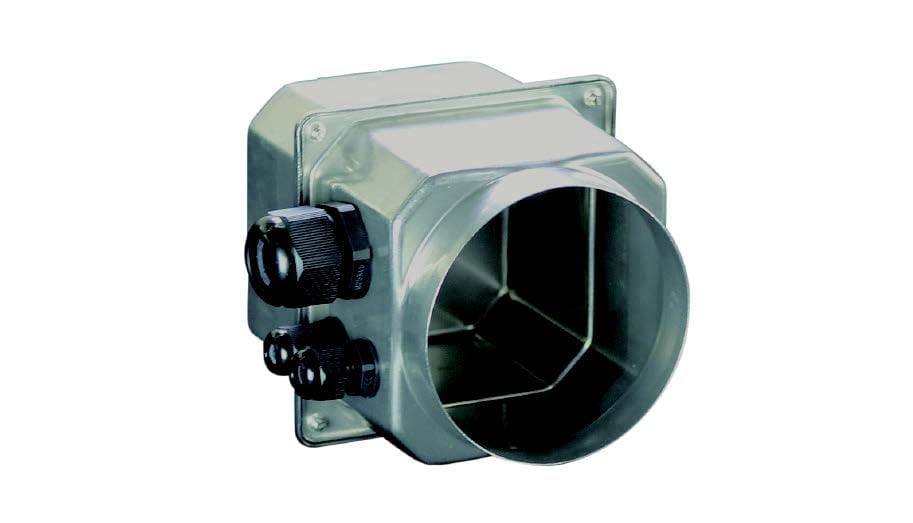

Grand boitier de thermoplongeur ou d’instrumentation, pour soudure sur tube
– Fond embouti avec lèvres pour soudure directe sur corps de réchauffeur ou sur tubes dia 100mm
– Perçage pour un seul presse étoupe M25 ou pour 1 x M25 et 2 x M16
– Perçage en option pour lampe témoin
– Peut recevoir un ou 2 contacteurs de puissance
Dimensions: 125 x 125 x 135 mm
Volume: 1668 cm³
Matière: Fond et couvercle en acier inoxydable embouti.
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Visserie: Acier inoxydable.
Joint de couvercle: Silicone moulé.
Références principales
A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | 304 | 316 |
25 | 100.5 | 0 | 16 | 16 | Y3TAA0503S3G1008 | Y3TAA0503S3G1009 |
25 | 100.5 | 10 | 16 | 16 | Y3TAA05A3S3G1008 | Y3TAA05A3S3G1009 |
25 | 100.5 | 23.5 | 16 | 16 | Y3TAA05D3S3G1008 | Y3TAA05D3S3G1009 |
25 | 100.5 | 0 | 0 | 16 | Y3TAA0502C5G1008 | Y3TAA0502C5G1009 |
25 | 100.5 | 10 | 0 | 16 | Y3TAA05A2C5G1008 | Y3TAA05A2C5G1009 |
25 | 100.5 | 23.5 | 0 | 16 | Y3TAA05D2C5G1008 | Y3TAA05D2C5G1009 |
25 | 100.5 | 0 | 0 | 0 | Y3TAA050125G1008 | Y3TAA050125G1009 |
25 | 100.5 | 10 | 0 | 0 | Y3TAA05A125G1008 | Y3TAA05A125G1009 |
25 | 100.5 | 23.5 | 0 | 0 | Y3TAA05D125G1008 | Y3TAA05D125G1009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
