Limiteur fixe à réarmement manuel, à bulbe et capillaire, IP65, IK10

  • Mesure à distance en applications générales en environnement industriel non explosif, température de liquides ou de gaz, destiné à une utilisation en sécurité de température haute.
  • Limiteur non réglable.
  • Le réarmement interne est adapté aux appareils ne demandant pas de réarmements fréquents.
Matière du boitier

Couleur

Indice de protection IP

Indice de protection mécanique

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP65, IK10 Réarmement manuel Mécanique SPNC à distance Y1I8L&   Y1G8L
Matière
Aluminium

Applications:

  • Mesure à distance en applications générales en environnement industriel non explosif, température de liquides ou de gaz, destiné à une utilisation en sécurité de température haute.
  • Limiteur non réglable.
  • Le réarmement interne est adapté aux appareils ne demandant pas de réarmements fréquents.

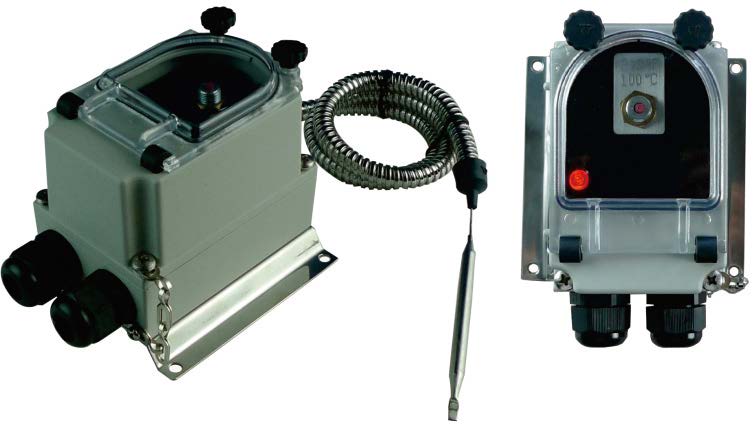

Boitier: Aluminium, IP65, IK10, avec platine de fixation murale en acier inoxydable 304 écartant l’élément de mesure de la paroi de fixation. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.

Action: Thermostat de sécurité à réarmement manuel, à sécurité positive

Valeurs d’étalonnage: 80±8°C (176±15°F), 90±8°C (194±15°F), 110±8°C (230±15°F), 130±8°C (266±15°F), 150±8°C (302±15°F), 175±8°C (347±15°F), 220±11°C (428±20°F), 270±13°C (518±23°F), 300±15°C (572±27°F). Autres valeurs possibles entre 30°C et

320°C (85°F et 610°F)

Réglage: Réglage fixe scellé, non modifiable par l’utilisateur.

Elément sensible: Bulbe à dilatation de liquide et capillaire. Le capillaire est protégé par une gaine annelée en acier inoxydable terminée par un embout silicone. Un embout plastique encliquetable fourni en accessoire standard permet le verrouillage de la gaine métallique flexible dans un doigt de gant. (Voir doigts de gants dans la section accessoires)

Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).

Lampe témoin: Permet de visualiser l’état de sortie du contact du limiteur. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin) .

Alimentation électrique: 2 Presse-étoupes M20, PA66 noir.

Mise à la terre : Interne et externe

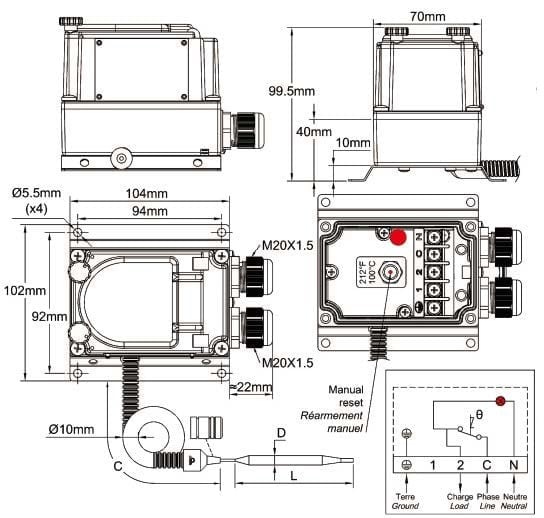

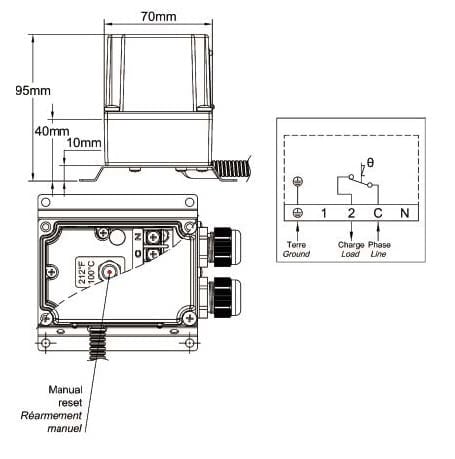

Fixation: Murale, par 4 vis dia 4 à 5mm sur la paroi, entre axe 94 x 92 mm

Identification: Plaque d’identification métallique, rivetée. Le point d’étalonnage est imprimé en °C et en °F à côté du bouton de réarmement.

Contact: Ouverture par élévation de température.

Pouvoir de coupure: 16A résistif. 250/400V alt.

  • Durée de vie électrique > 6.000 cycles.

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, demandez la fiche technique du thermostat 8L
