Boitier de thermoplongeur avec hexagone de serrage, Y3S4
– Couvercle haut
– Fond avec hexagone embouti de 61 mm sur plats
– Perçage pour un presse étoupe M20
– Peut recevoir un raccord 1″1/4 ou 1″1/2 ou M45 soudé TIG
– Peut recevoir un thermoplongeur classique de chauffe-eau avec raccord 1″1/4 avec hexagone de 54 mm sur plats
Dimensions | 90 × 90 × 82 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

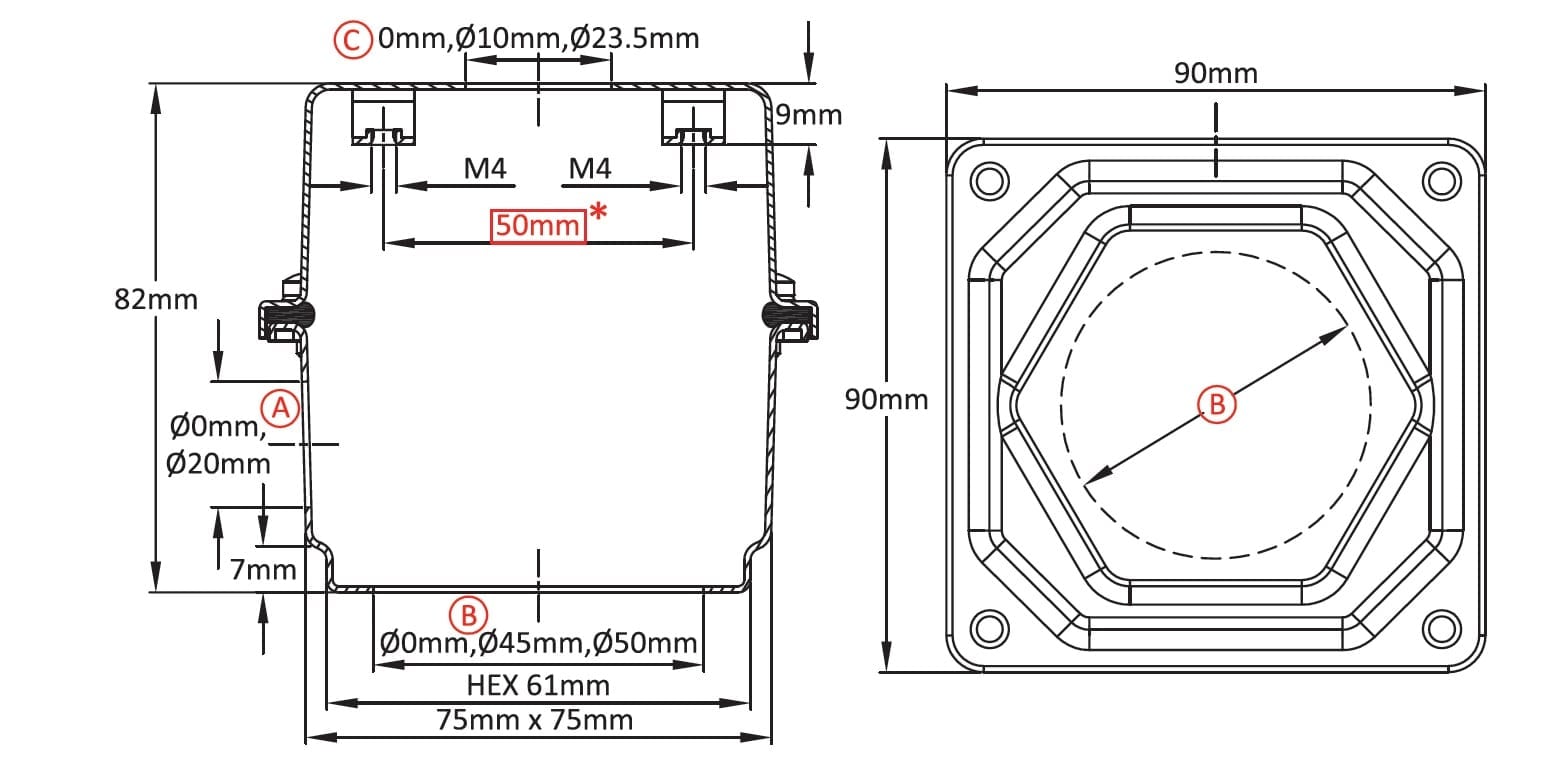

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

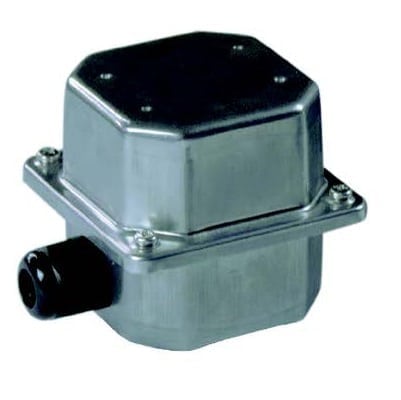

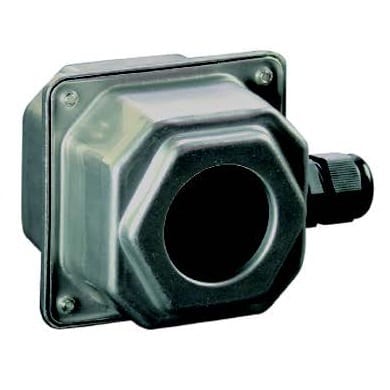

Boitier de thermoplongeur avec hexagone de serrage
– Couvercle haut

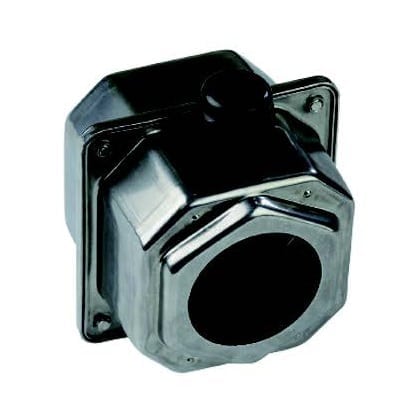

– Fond avec hexagone embouti de 61 mm sur plats
– Perçage pour un presse étoupe M20
– Peut recevoir un raccord 1″1/4 ou 1″1/2 ou M45 soudé TIG
– Peut recevoir un thermoplongeur classique de chauffe-eau avec raccord 1″1/4 avec hexagone de 54 mm sur plats
Dimensions: 90 x 90 x 82 mm
Volume: 418 cm³
Matière: Fond et couvercle en acier inoxydable embouti.
Indice de protection: IP69K
Indice de résistance mécanique: IK7
Visserie: Acier inoxydable.
Joint de couvercle: Silicone moulé.
Références principales
A (mm) | B (mm) | C (mm) | 304 | 316 |
0 | 0 | 0 | Y3S40000000G1008 | Y3S40000000G1009 |
0 | 0 | 10 | Y3S4000A000G1008 | Y3S4000A000G1009 |
0 | 0 | 23.5 | Y3S4000D000G1008 | Y3S4000D000G1009 |
0 | 45 | 0 | Y3S44500000G1008 | Y3S44500000G1009 |
0 | 45 | 10 | Y3S4450A000G1008 | Y3S4450A000G1009 |
0 | 45 | 23.5 | Y3S4450D000G1008 | Y3S4450D000G1009 |
0 | 50 | 0 | Y3S45000000G1008 | Y3S45000000G1009 |
0 | 50 | 10 | Y3S4500A000G1008 | Y3S4500A000G1009 |
0 | 50 | 23.5 | Y3S4500D000G1008 | Y3S4500D000G1009 |
20 | 0 | 0 | Y3S40000120G1008 | Y3S40000120G1009 |
20 | 0 | 10 | Y3S4000A120G1008 | Y3S4000A120G1009 |
20 | 0 | 23.5 | Y3S4000D120G1008 | Y3S4000D120G1009 |
20 | 45 | 0 | Y3S44500120G1008 | Y3S44500120G1009 |
20 | 45 | 10 | Y3S4450A120G1008 | Y3S4450A120G1009 |
20 | 45 | 23.5 | Y3S4450D120G1008 | Y3S4450D120G1009 |
20 | 50 | 0 | Y3S45000120G1008 | Y3S45000120G1009 |
20 | 50 | 10 | Y3S4500A120G1008 | Y3S4500A120G1009 |
20 | 50 | 23.5 | Y3S4500D120G1008 | Y3S4500D120G1009 |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Accessoires
Contre-platine pour montage de thermostat à réglage interne |
Bouchon pour trou de réglage de thermostat interne |
Bornier en PA66, à 6 pôles |
Raccords laiton |
Raccord inox massif à percer |
Raccord inox allégé embouti |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
9BBAE1000ELH008A |
9BBJO1000004078A |
BE6E6000000MP000 |
Totalité de la gamme et références des raccords, joints et écrous: Section raccords de thermoplongeurs. | Existe en non percé ou avec perçage à la demande. Références sur demande | Existe en 2, 3, 4, 5, 6, 7 trous et filetage M45x2 ou 1″1/2. Références sur demande |
